  Автоматический выключатель LW36-126/3150-40 с самоподзарядкой для высоковольтных систем SF6 предназначен для наружной установки и работы в высоковольтных АС-системах. Он идеально подходит для использования в электрических сетях с максимальным напряжением 145кВ и номинальной частотой 50 Гц. Этот автоматический выключатель используется для прерывания номинальных токов, токов короткого замыкания или для включения/выключения цепей, обеспечивая важное управление и защиту для энергосистем. Он также подходит для использования в качестве разъединителя в межсетевых соединениях.

  Этот продукт использует газ SF6 как средство для гашения дуги и изоляции. Он оснащен новейшей технологией самоподзарядки для гашения дуги и имеет новый механизм с пружинным приводом. LW36-126/3150-40 отличается долгим сроком службы, низкими эксплуатационными усилиями, низким уровнем шума и высокой надежностью, что делает его идеальным выбором для высокогорных районов или для систем напряжением 132кВ. Также может заменить импортные продукты того же типа.

  Структурные особенности:

  • Выключатель использует структуру с одним разрывом на три фазы с фарфоровыми колоннами. Каждая фаза оснащена пружинным приводом, который централизован и действует на все три фазы, что придает устройству современный и элегантный вид.
  • Выключатель использует газ SF6 как изоляционную и дугогашащую среду. Во время работы газ SF6 подключается по трем полюсам, а с помощью указательного реле плотности отслеживается его давление и плотность.
  • Благодаря принципу самоподзарядки и оптимизированной конструкции механизма движения, эффективность механической работы значительно улучшена, а усилия на оператора сведены к минимуму.
  • Превосходные характеристики прерывания и долгий срок службы.
  • Крепежная рама и опоры выполнены из высококачественной стали с горячим цинкованием. Все видимые крепежи выполнены из высокопрочных материалов с горячим цинкованием или из нержавеющей стали, что обеспечивает отличную коррозионную стойкость.
  • Высокая механическая надежность, возможность частых операций.
  • За счет высокого изоляционного сопротивления газа SF6 и оптимального движения контактов выключателя, устройство эффективно прерывает емкостные токи без повторных воспламенений.
  • Высокая степень внешней изоляции с большим рабочим расстоянием (≥31мм/кВ), отличные характеристики сопротивления загрязнению и высокая безопасность работы в суровых условиях.

  Применение:

  • Защита энергетических сетей: Широко используется в сетях напряжением 132кВ и выше для защиты и управления.
  • Операции переключения: Подходит для переключения цепей и как разъединитель в межсетевых соединениях.
  • Использование в высокогорных районах: Идеален для работы в высокогорных условиях благодаря прочной конструкции и передовым технологиям.

  Условия эксплуатации:

  • Температура окружающей среды: -25℃ (-40℃) ~ +40℃
  • Высота над уровнем моря: ≤2500м (2000м)
  • Скорость ветра: ≤34м/с
  • Ежедневные колебания температуры: ≤25℃
  • Интенсивность солнечного излучения: ≤1000Вт/м²
  • Сейсмоустойчивость: Устойчивость к землетрясениям 8 баллов (горизонтальное ускорение 0.2g, вертикальное ускорение 0.1g)
  • Толщина льда: ≤10мм
  • Уровень загрязнения воздуха: Не превышает уровень III по GB/T 5582
  • Местоположение установки: На открытом воздухе

  Если у пользователя есть особые требования к условиям эксплуатации, можно обсудить с экспертами Liyond.



• LW36-126 SF6 Автоматический Выключатель Технические Параметры

  S/N	Item		Unit	Data
  1	Rated Voltage		kV	LW36-126KV
  2	Insulation Level		kV	See Table 2
  3	Rated Frequency		Hz	50
  4	Rated Current		A	3150
  5	Rated Short-Circuit Breaking Current		kA	40
  6	Rated Short-Time Withstand Current		kA	40
  7	Rated Peak Withstand Current		kA	100
  8	Rated Short-Circuit Duration		S	3
  9	Rated Short-Circuit Closing Current (Peak)		kA	100
  10	Fault Breaking Current in Close Proximity		kA	36/30
  11	Rated Line Charging Breaking Current		A	31.5
  12	Rated Out-of-Step Breaking Current		kA	10
  13	Cumulative Number of Breakings at Rated Short-Circuit Breaking Current		times	20
  14	First-Opening Pole Factor			1.5
  15	SF6 Gas Pressure (20°C)		MPa	0.5
  16	Rated Voltage of Control and Auxiliary Circuit Power Supply			DC220V DC110V
  17	Rated Operation Sequence			Open – 0.3s – Close – Open – 180s – Close – Open
  18	Mechanical Characteristics			See Table 5
  19	Rated Main Circuit Resistance		μΩ	≤55
  20	Circuit Breaker Mechanical Durability		times	10000
  21	Static Pull Force of Terminal	Horizontal Longitudinal Pull Force FshA	N	1250
  		Horizontal Lateral Pull Force FshB	N	750
  		Vertical Pull Force FtVm	N	1000
  22	Annual SF6 Gas Leakage Rate		%	≤1
  23	SF6 Gas Moisture Content (V/V)		ppm	≤150±4
  24	Contact Travel		mm	150±4
  25	Contact Closing Stroke		mm	25+3-2

  Таблица 2 Уровень изоляции

  S/N	Item		Data
  1	1-minute power-frequency withstand voltage (RMS value, dry test, wet test)	Between contacts (kV)	230
  		Between poles or pole to ground (kV)	230
  2	Lightning impulse withstand voltage (Peak value) (Full-wave 1.2/50μs)	Between contacts (kV)	550
  		Between poles or pole to ground (kV)	550
  3	5-minute power-frequency withstand voltage (RMS value) at zero gauge pressure of SF6 gas	Between contacts (kV)	95
  		Pole to ground (kV)	95
  Note: The parameters in items 1 and 2 are for the insulation level at an altitude of 2000m.

  Таблица 3 Механические характеристики

  S/N	Item	Unit	Data
  1	Break Time Upper and Lower Limits	ms	27±3
  2	Close Time Upper and Lower Limits	ms	100 20
  3	Break-to-Close Time	ms	≤300
  4	Close-to-Break Time	ms	≤50
  5	Break Synchronization	ms	≤3
  6	Close Synchronization	ms	≤50
  7	Breaking Time	ms	60
  8	Break Speed (10ms After Breaking)	m/s	3.9 +0.7-0.3
  9	Close Speed (5ms Before Closing)	m/s	28±0.3

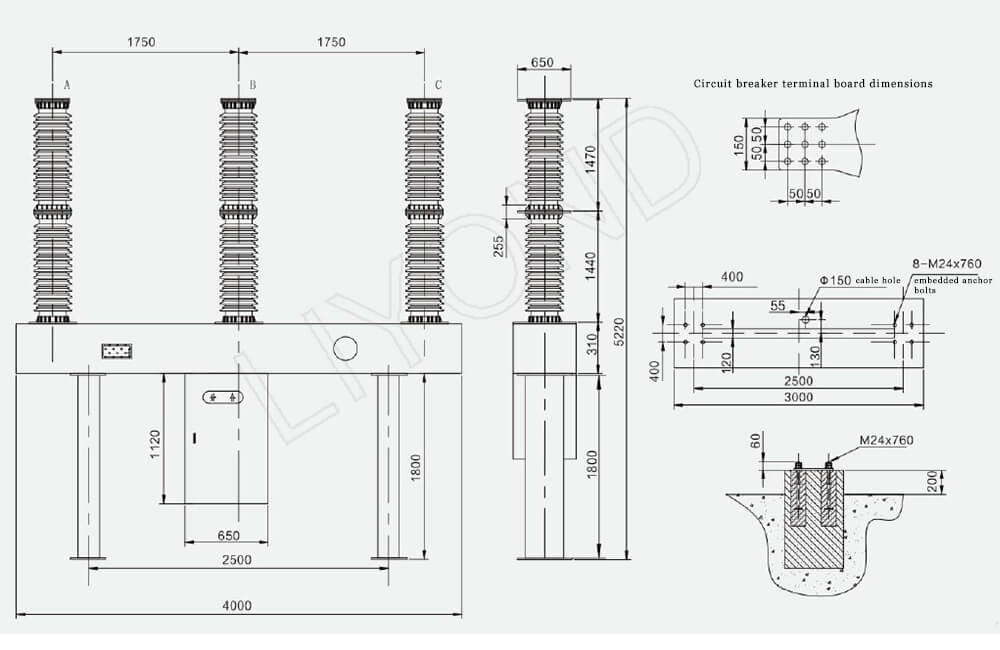

• LW36-126 SF6 Автоматический выключатель Ссылка на габаритный чертеж



  Уведомление о заказе автоматического выключателя LW36 SF6

  1. Модель и технические характеристики выключателя;
  2. Номинальные электрические параметры (напряжение, ток, ток короткого замыкания и т. д.);
  3. Условия эксплуатации (температура окружающей среды, высота над уровнем моря, уровень загрязнения окружающей среды);
  4. Номинальные электрические параметры цепи управления (номинальное напряжение двигателя накопления энергии, номинальное напряжение катушки включения и отключения);
  5. Название и количество запасных частей, специального оборудования и инструментов, которые необходимо заказать отдельно;
  6. Направление подключения основного верхнего клеммного соединения.

  Этот список поможет обеспечить правильную комплектацию и соответствие всех требований при заказе автоматического выключателя.
