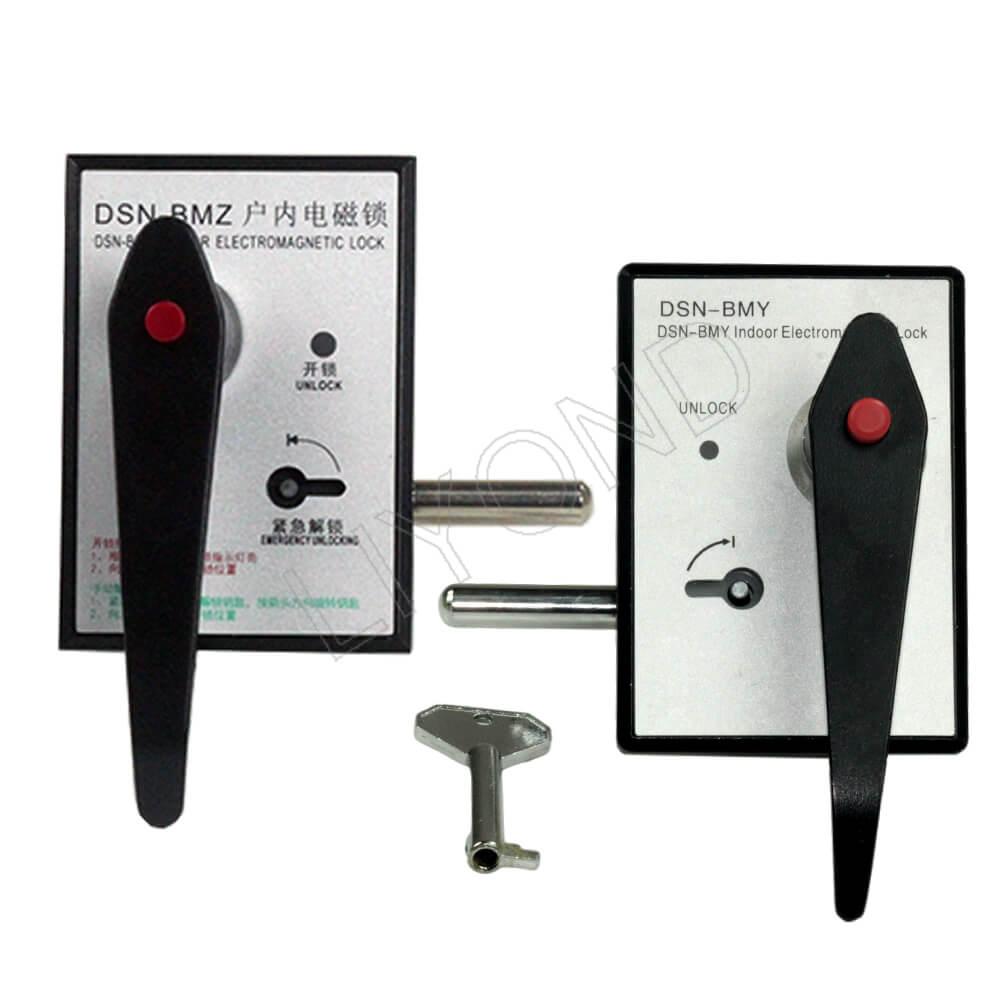

DSN-BMZ/DSN-BMY Электромагнитные замки для распределительных устройств

• спецификация
• рисунок

• DSN-BMZ/DSN-BMY Электромагнитные замки для распределительных устройств

  Пункт номер:DSN-BMZ/DSN-BMY

  технические условия

  DSN модель закрытый электромагнитный замок

  1. Разумная цена и высокое качество

  2. Стабильность работы

  3. Хорошая упаковка и быстрая доставка

  4. Гибкое управление

  5. OEM заказы Wecome

  6. Номинальное напряжение: 220В

  общий

  ГХК фиксированной сотовой КРУ предназначено нами интеграции сильные стороны отечественных и зарубежных аналогичных продуктов, пригодных для систем с переменного тока 50 Гц и номинальное рабочее напряжение до 690 В, удовлетворяющие требованиям питания, распределения и управления двигателя и в соответствии со стандартами, как IEC60493-1 , IEC60947 и GB7251.1.

  Тип DSN электромагнитный замок является ЗРУ высокого напряжения, чтобы предотвратить неправильное использование электронного тела управления электрической цепи оборудования, в первую очередь для высокого напряжения распределительного двери шкафа и других областях, необходимых для достижения обязательного защелку безопасности цепи, чтобы предотвратить злоупотребления оформления и забрел в взимается происходит , энергетике и на электроэнергию незаменимым блокирующее устройство.

  Информация

  1. Применение: использовать для распределительного блокировки устройства
  2. Функция: Предотвращение ложного срабатывания электрической аппарата

  модель	Номинальное напряжение	номинальный ток	номинальная мощность	Дверь шкафа установочный чертеж	Блокировка ручки маршрут
  DSN~AMZ DSN~AMZ DSN~AMZ	AC220V DC220V DV110V	100mA 196mA 98mA	меньше 3VAless чем 50Wless чем 12W	Расстояние диаметр отверстия 82 мм	14мм
  					14мм
  					14мм
  NSN~AMZ6 NSN~AMY6 NSN~BMZ6 NSN~BMY6	DC6V	400mA	менее 2,5 Вт		14мм
  					14мм
  					14мм
  					14мм

• Электромагнитные замки для распределительных устройств DSN-BMZ/DSN-BMY

  Пункт номер:DSN-BMZ/DSN-BMY



  Drawing-1



  Drawing-2






  ПУНКТ	ПАРАМЕТР
  Рабочее напряжение	AC 220V;DC 110V
  Вспомогательный контакт	ток ≤ 3A
  	ток ≤ 6A (блокировку выключателя)
  среда	A. температура	-25℃≤T≤40℃
  	B. влажность	Среднесуточная ≤ 95%
  		Месяц среднем ≤ 90%

  Экологическая Условия работы:

  1 Температура окружающей среды:-5℃–40℃, daily mean no higher than 35℃

  2 Влажность окружающей среды: не превышает 50% при 40℃, lower temperature allows higher relative humidity(up to 90% when ambient temperature is at 20℃)

  3 Высота: ниже, чем 2000 м

  4. Доказательство землетрясения степень: сила землетрясения не более 7 градусов

  5 охрана Вашего степень: IP30, IP41

  О нас:

  Мы специальности эпоксидной смолы напряжения и HVcomponents, таких как 12 кВ, 24 кВ, 36 кВ и 40,5 кВ, TG3 стенки втулки, контактора окне, изоляторов, преобразователей среднего. 630A, 1250A, 2500A, 3150A и 4000A контактор коробка, клуб контакт, исправление контакт, рука контакт и челюсти контакт. 630A и 1250A VS1 выключатель. 630A и 1250A ZN85-40.5 выключатель. 12 кВ и 24 кВ на землю выключатель. KYN28A-12 и KYN61 высокие распределительные компоненты напряжения!

  Мы передадим вам самое лучшее качество и цену!



LYD101 фиксацией электромагнит для высокого напряжения распределительных устройств

LYD101 фиксацией электромагнит для высокого напряжения распределительных устройств

• спецификация
• Параметры
• PDF скачать

• LYD101 фиксацией электромагнит для высокого напряжения распределительных устройств

  спецификация

  • 1. Высокое качество и длительный Useage
  • 2. Быстрая доставка в течение 10 дней
  • 3. Профессиональное изготовление
  • 4. Сильный магнитная сила
  • 5 часть от выключателя VS1 (ZN63-12), PT тележка
  • 6. Используйте на средней и высокого напряжения
  • 7. Хорошее качество
  • 8. Хорошо послепродажное обслуживание

  описание

  Этот тип фиксации электромагнит основном применяются на выключателя (типа: ZN63-12) VS1 и PT тележка в качестве выключателя выключателя на модуле управления.

  Этот тип катушкой (точки закрытия электромагнит) является одним из основных управляемой, в основном, катушки, подвижный сердечник, монтажное основание, возвратная пружина и так далее.

  Специальность идеально производство, надежность работы, длительный срок службы, высокая температура.

  1. Рабочее напряжение: DC 220V, 110V
  2. вспомогательные контакты: ток ≤ 3А
  3. ток = 6А (блокировку выключателя)

  Информация Применение

  LYD101 фиксацией электромагнит в основном подходит для использования внутри помещений высокого напряжения распределительных потребностей кабинет замок позицию до и после реализации блокировки, предотвратить сбои в работе противоугонное устройство, является незаменимым производство электроэнергии и отдел снабжения.

• LYD101 фиксацией электромагнит для высокого напряжения распределительных устройств



  LYD101 фиксацией электромагнит для высокого напряжения распределительных устройств

  ПУНКТ	ПАРАМЕТР
  Номинальное напряжение	220, 110V，DC
  вспомогательные контакты	ток ≤ 3А
  ток	6A
  Рабочий ход	7мм
  действие	должны выступать в качестве рабочего напряжения равна или превышает 65% от номинального напряжения
  срок службы	50000 раз
  сопротивление изоляции	>100MΩ
  высокое давление	2,5 кВ, постоянного тока
  тип	Изгиб пластины / Прямой пластина
  материал:	Жесткий магнитный материал
  вес	50-100g

• LYD101 фиксацией электромагнит для высокого напряжения распределительных устройств

  Switchgear accessories (5026)

Механизм шторочный  для  распределительного  1000мм ширины 5XS.320.011

Механизм шторочный  для  распределительного  1000мм ширины 5XS.320.011

• спецификация
• черновик
• PDF скачать

• Механизм шторочный  для  распределительного  1000мм ширины 5XS.320.011

  Шторочный механизм устанавливается в шкафы КРУ. Предназначен для защиты обслуживающего персонала от соприкосновения с находящимися под напряжением токоведущими частями неподвижных контактов главной цепи, установленных в проходных изоляторах.

  Шторочный механизм обладает следующими преимуществами:

  • Шторки шторочного механизма изготовлены из оцинкованной стали, для исключения появления поверхностных токов;
  • Шторки автоматически закрывают доступ к неподвижным контактам при выводе выкатного элемента из рабочего положения;
  • Для безопасного обслуживания КРУ шторки могут закрываться навесным замком.



• Механизм затвора для 1000мм ширина распределительного 5XS.320.011



  Механизм шторочный  для  распределительного  1000мм ширины 5XS.320.011

  НОМЕР.	наименование	код	Кол-во
  1	Право поддержка	8XS.123.276	1
  2	Право связывая пластины	5XS.235.012	1
  3	знак	8XS.866.014	1
  4	Слева связывание пластина	5XS.235.013	1
  5	шайба φ6	GB97.1-85	16
  6	Эластичный washerφ6	GB93-87	10
  7	Болт М6 * 12	GB5783-86	10
  8	Левая поддержка	8XS.13.275	1
  9	Связь пластина сварки	5XS.174.281	2
  10	Вниз затвора	5XS.320.273	1
  		8XS.320.273.1 (сократить 200 мм)
  		8XS.320.273.2 (1000 изоляция)
  11	Блок карты	DK-10	8
  12	Суппорт	8XS.123.278	3
  13	Связь пластина сварки	5XS.174.282	2
  14	знак	5XS.866.012	1
  15	знак	5XS.866.013	2
  16	Суппорт	5XS.123.277	3
  17	Гайка M6	GB6170-86	6
  18	Верхний затвор	8XS.320.274	1
  		8XS.320.274.1 (Сократить 200 мм)
  		8XS.320.274.2 (1000 изоляция)
  19	Руководство стержень	8XS.234.272	2
  20	Стоп воротник	8XS.210.011	2

• Механизм затвора для 1000мм ширина распределительного 5XS.320.011

  Switchgear accessories (5026)

Верхний механизм затвора для  распределительного устройства ширины 800мм или 1000мм

Верхний механизм затвора для  распределительного устройства ширины 800мм или 1000мм

• спецификация
• черновик
• PDF скачать

• Верхний механизм затвора для  распределительного устройства ширины 800мм или 1000мм

  Шторочный механизм устанавливается в шкафы КРУ. Предназначен для защиты обслуживающего персонала от соприкосновения с находящимися под напряжением токоведущими частями неподвижных контактов главной цепи, установленных в проходных изоляторах.

  Шторочный механизм обладает следующими преимуществами:

  • Шторки шторочного механизма изготовлены из оцинкованной стали, для исключения появления поверхностных токов;
  • Шторки автоматически закрывают доступ к неподвижным контактам при выводе выкатного элемента из рабочего положения;
  • Для безопасного обслуживания КРУ шторки могут закрываться навесным замком.

  Детали

  НОМЕР.	ПУНКТ	КОД	КОЛ
  1	восстанавливающее скобки	8 × S.123.011	1
  2	вниз связывая широкие (справа)	5 × S.174.004	1
  3	скобка доска	8 × S.123.012	2
  4	вниз связывая широкие (слева)	5 × S.174.003	1
  5	Шайба 6	GB97.1-85	14
  6	шайба 6	GB93-87	8
  7	пятном M6 * 12	GB5783-86	8
  8	влево-вправо скобка	8 × S.123.011	1
  9	Блок чип 8	DK-8	4
  10	связывая доска сварки	5 × S.174.015.1	2
  11	скобка доска	8 × S.123.013	2
  12	направляющая планка	8 × S.234.011	2
  13	Верхняя жить ворота	8 × S.320.011 (для 800 мм панели) 8 × S.320.011.5 (for1000 мм панели)	1
  14	табло	8 × S.886.013	1
  15	табло	8 × S.886.012	1
  16	расстояние между рукавом	8 × S.210.011	2

• Верхний механизм затвора для  распределительного устройства ширины 800мм или 1000мм



  Верхний механизм затвора для  распределительного устройства ширины 800мм или 1000мм

  НОМЕР	наименование	код	Кол-во
  1	Право поддержка	8XS.123.011	1
  2	Вниз связывая пластины (справа)	5XS.174.004	1
  3	Суппорт	8XS.123.012	2
  4	Вниз связывая пластины (слева)	5XS.174.003	1
  5	шайба φ6	GB97.1-85	14
  6	шайба φ6	GB93-87	8
  7	Болт М6 * 12	GB5783-86	8
  8	Левая поддержка	8XS.123.011	1
  9	Блок карты	DK-8	4
  10	Связь пластина сварки	5XS.174.015.1(H=535, VD4、31.5KA）	2
  		5XS.174.015.2(Н = 465, так же, как VD4, 31.5KA)
  		5XS.174.015.3 (Н = 555, так же, как VS1)
  11	Суппорт	8XS.123.013	2
  12	Руководство стержень	8XS.234.011	2
  12	Верхний затвор	8XS.320.011 (для 800 мм глубины шкафа)	1
  		8XS.320.011.5 (для 1000мм глубина шкафа)
  14	знак	8XS.886.013	1
  15	знак	8XS.886.012	1
  16	Стоп воротник	8XS.210.011	2

• Верхний механизм затвора для 800мм или 1000мм ширина распределительного устройства

  Switchgear accessories (5026)

Вторичный механизм блокировки 5XS.573.010

• спецификация
• черновик

• Вторичный механизм блокировки 5XS.573.010

  Основание вторичной вилки обычно используется для фиксации и поддержки вторичной вилки, чтобы обеспечить стабильность и безопасность электрического соединения. Он изготовлен из металлического материала и обладает достаточной прочностью и долговечностью, чтобы выдерживать различные механические воздействия при монтаже и эксплуатации.

  Преимущества:

  1. Вспомогательные Части коммутационным
  2. OEM заказы приветствуются
  3. Удобное управление
  4. Выгодная и конкурентоспособная цена цена

  Таблица выбора поддержка для блокировки

  наименование	артикул	H	замечание
  поддержка	8XS.043.017.1	136	для выключателя ≤ 1250 VD4
  	8XS.043.017.2	116	для выключателя VS1
  	8XS.043.017.3	126	для 1600A-2500A VD4
  			автоматический выключатель
  	8XS.043.017.4	80	для 3150A VD4
  			автоматический выключатель

• Вторичный механизм блокировки 5XS.573.010



  Drawing-1



  Drawing-2



  Drawing-3




  №	наименование	артикул	Кол-во
  1	поддержка	8XS.043.017.1 ~4	1
  2	ролик	8XS.224.021	1
  3	пружина растяжения	8XS.288.015	1
  4	Сварка блокировки стержня	5XS.174.017	1
  5	вал	8XS.200.020	1
  6	Сплит перегородки кольцо φ6	GBB96-858	2
  7	винт	8XS.900.010	1
  8	гайка M5	GB6170-86	1
  9	шайба φ5	GB93-87	1
  10	шайбаφ5	GB97.1-85	1



24кВ Заземленные блокировки  с приводом ( узелом шатуна) 5XS.363.010-243

24кВ Заземленные блокировки  с приводом ( узелом шатуна) 5XS.363.010-243

• спецификация
• черновик
• PDF скачать

• 24кВ Заземленные блокировки  с приводом ( узелом шатуна) 5XS.363.010-243



  Описание:

  Эта продукция распространяется только тогда, когда установить заземлитель в средней части каркаса. Если установлен в задней, пожалуйста, выберьте  блокировки 5XS.363.010-241 / 242. Задняя ось продукции  использует изоляционные материалы, поэтому не надо учитывать происхождение ряд достичь эксплуатации вала , значительно улучшили надежность, безопасность продукции. Задняя дверь  имеет  антиблокировочная функция, прочность как 5XS.363.010.3.

  Характеристики:

  1. Используется для 24 кВ распределительного устройства
  2. Удобное управление
  3. Выгодная и конкурентоспособная цена цена
  4. Артикул: 5XS.362.010.243



• 24кВ Заземленные блокировки  с приводом ( узелом шатуна) 5XS.363.010-243



  24кВ Заземленные блокировки  с приводом ( узелом шатуна) 5XS.363.010-243

  №	наименование	артикул	Кол-во
  1	Изгиб пластины	8XS.161.059	1
  2	Управляющая ось	9YF.009.424	1
  3	Заземлитель	JN15-24/31.5-275	1
  4	Узел шатуна	5XS.223.030.1~3	1
  5	Подключение блока сварки	5YF.009.420	1
  6	слуга	9YF.009.423	1
  7	Изоляционные ось	8YF.091.100.1	1
  8	поддержка	5YF.043.022	1
  9	Продлить блокировки рукав	8YF.211.059.1	1
  10	закулисный		1

• 24кВ Заземленные блокировки  с приводом ( узелом шатуна) 5XS.363.010-243

  Switchgear accessories (5026)

устройство блокировки операционного механизма заземлителя 5XS.363.010.3

устройство блокировки операционного механизма заземлителя 5XS.363.010.3

• спецификация
• чертеж
• PDF скачать

• устройство блокировки операционного механизма заземлителя 5XS.363.010.3

  Описание
  Эта продукция совершенствуется на основе 5XS.363.010, не надо изменить любой размер каркаса и  реализовать функцию анти-блокировки без  (заземлителя не может работать, если задняя дверь открыта, такой же, как 5XS.363.010. 1).

  Эта продукция  имеет более надежный и прочность, чем 5XS.363.010.1, может максимально уменьшение повреждения компонентов при неправильные операции персоналами .Если Вам нужна функция аварийной отблокировки на задней дверь, пометьте пожалуйста  в графе для примечаний

  характеристика

  1 Применение:. соединится с заземлителем, установлен на распределительных устройств

  2 Материал:. Сталь с цинковым покрытием

  3 Стандарт:. Китайский национальный стандарт – стандарт ГБ (равно стандарта МЭК)



• устройство блокировки операционного механизма заземлителя 5XS.363.010.3



  устройство блокировки операционного механизма заземлителя 5XS.363.010.3

  №	наименование	артикул	Кол-во	замечание
  1	Передняя ось	8YF.098.184	1
  2	Соединительная муфта	8YF.098.186	1
  3	Вернуться вал	8YF.098.185	1	L = 841 для  шкафа  глубины 1500 , L = 1001 для  шкафа  Глубины  1660
  4	Узел шатуна	5YF.223.030.1~3	1
  5	Переплетение поддержку	5YF.098.160	1
  6	пружина сжатия	8YF.099.141	1
  7	Т образный замок рукав	8YF.098.187	1

• устройство блокировки операционного механизма заземлителя 5XS.363.010.3

  Switchgear accessories (5026)

Распределительные устройства Приводы / узел шатуны 5XS.233.030.1-3

• спецификация

• Распределительные устройства Приводы / узел шатуны 5XS.233.030.1-3

  Шатун в распределительном шкафу представляет собой механическое соединительное устройство, обычно используемое для соединения и передачи силы или движения. В распределительных шкафах рычаг в основном используется для передачи движения приводного механизма для управления операциями размыкания и включения автоматических выключателей, разъединителей или других электрических компонентов. Обычно он разрабатывается с учетом долговечности, точности и механической прочности, чтобы обеспечить стабильную работу при частых операциях.

  технические условия

  1. Используется для распределительного шкафа
  2. Гибкое управление
  3. Выгодное цена
  4. Красивый внешний вид

  чертеж



  №	наименование	артикул	количество
  1	Шатуна	5*S.151.016	1
  2	Втулка	GB91-86	4
  3	Втулка	GB880-86	2
  4	Шайба	8*S.950.010	4
  5	Захватная вилка	8*S.257.010	2
  6	Болт М12	GB170-86	2
  7	Шайба Ф12	GB93-87	2
  8	Винт болт М12 * 120	GB901-88	1
  9	Болт 8 * 16	GB78-85	1
  10	Шатуна	5*S.151.017	1



KYN61 Заземлённые  блокировки для распределительных устройств

KYN61Заземлённые  блокировки для распределительных устройств

• спецификация
• чертеж
• PDF скачать

• KYN61 Заземлённые  блокировки для распределительных устройств

  описание

  • 1 Тип:. KYN61C
  • 2 Материал:. железо и поверхность цинкование
  • 3. Согласно вашего дизайна
  • 4. OEM заказы приветствуются
  • 5 Применение:. распределительное высокого напряжения

  спецификация

  1. Стандартный материал согласно технического чертежа

  2. OEM стандарт качества гарантируется

  3. Длительный срок службы рабочей

  4. Потому что поверхностное цинкование, поэтому он не может быть окси-genated и обесцвеченными

  5. KYN61C высоковольтные распределительные аксессуары

• KYN61Заземлённые  блокировки для распределительных устройств



  KYN61 Заземлённые  блокировки для распределительных устройств

  №	Наименование	Артикул	Кол-во
  1	Модуль блокировки	5XS-363-010	1
  2	Зубчатая захлопка	8XS -151 – 044	1
  3	Ограничитель	8XS-211-063	3
  4	Концевой выключатель	GDF-5Y-H	1
  5	Фиксация электромагнит	MV-BSDT	1
  6	Заземление и тележка устройство блокировки	YF-050-34203	1
  7	Вал в сборе Заземлитель	YF-050-44217B	1
  8	Изгиб пластины	YF-055-34111	1
  9	Плита	YF-055-41115	1
  10	Блокировка улов	YF-055-44119	1
  11	Втулка вала	YF-055-44125	1
  12	Рукав	YF-055-44126	2
  13	Рукав	YF-055-44126B	2
  14	Шайба	YF-055-44127	5
  15	Валик	YF-055-44129	1
  16	Рукав	YF-055-44147	2
  17	Клей стикер	YF-055-44159	1
  18	Блокировка блок	YF-055-44164	1
  19	Пружина растяжения	YF-055-44191	1
  20	Пружина сжатия	YF-055-44197	1

• KYN61 Заземлённые  блокировки для распределительных устройств

  Switchgear accessories (5026)

Механизм затвора для распределительных устройств 5XS.320.010

Механизм затвора для распределительных устройств 5XS.320.010, для ячейки шириной 800мм

• спецификация
• черновик
• PDF скачать

• Механизм затвора для распределительных устройств 5XS.320.010

  Шторочный механизм устанавливается в шкафы КРУ. Предназначен для защиты обслуживающего персонала от соприкосновения с находящимися под напряжением токоведущими частями неподвижных контактов главной цепи, установленных в проходных изоляторах.

  Шторочный механизм обладает следующими преимуществами:

  • Шторки шторочного механизма изготовлены из оцинкованной стали, для исключения появления поверхностных токов;
  • Шторки автоматически закрывают доступ к неподвижным контактам при выводе выкатного элемента из рабочего положения;
  • Для безопасного обслуживания КРУ шторки могут закрываться навесным замком.

  число	название	код
  1	Левая торсионную пружину	8YF.288.010
  2	Левый вниз соединительную пластину	5*S.174.010
  3	Исправлена ​​доска сварки (слева)	5*S.100.011
  4	Левая УПП плату подключения	5*S.174.014
  5	Плоская прокладка	φ 8
  6	Перейти кольцо	φ 8

• Механизм затвора для распределительных устройств 5XS.320.010



  Shutter mechanism for switchgear 5XS.320.010




  число.	пункт	код	Кол-во
  1	Право поддержка	8XS.123.011	1
  2	Право связывая пластины	5XS.235.011	1
  3	знак	8XS.866.014	1
  4	Слева связывание пластина	5XS.235.010	1
  5	шайба Φ6	GB97.1-85	16
  6	Упругие шайбы Φ6	GB93-87	10
  7	Болт М6 * 12	GB5783-86	10
  8	Левая поддержка	8XS.123.010	1
  9	Связь пластина сварки	5XS.174.016.1 (для VD4)	2
  		5XS.174.016.2 (для VS1)
  		5XS.174.016.3 (для VB2)
  10	Вниз затвора	8XS.320.010（800mm）	1
  		8XS.320.010.1 (650мм)
  		8XS.320.010.2 (840 мм)
  		8XS.320.010.3 (900 мм)
  		8XS.320.010.4 (1000мм)
  11	Блок карты	DK-8	8
  12	Суппорт	8XS.123.013	3
  13	Связь пластина сварки	5XS.174.015.1 (для VD4)	2
  		5XS.174.015.2 (для VS1)
  		5XS.174.015.3 (для VB2)
  14	знак	8XS.866.012	1
  15	знак	8XS.866.013	2
  16	Суппорт	8XS.123.012	3
  17	Гайка M6	GB6170-86	6
  18	Верхний затвор	8XS.320.011 (800мм)	1
  		8XS.320.011.1 (650мм)
  		8XS.320.011.2 (840 мм）
  		8XS.320.011.3 (900 мм)
  		8XS.320.011.4 (1000 мм)
  19	Руководство стержень	8XS.234.011 (для VD4.VS1)	2
  		8XS.234.011.1 (для VB2）
  20	Стоп воротник	8XS.210.011	2

• Механизм затвора для распределительных устройств 5XS.320.010

  Switchgear accessories (5026)
