Выключатель разрыва нагрузки среднего напряжения RMU SF6 10 кВ 630 А для входящей линии

Выключатель разрыва нагрузки среднего напряжения RMU SF6 10 кВ 630 А для входящей линии

• спецификация
• Параметры

• Выключатель разрыва нагрузки среднего напряжения RMU SF6 10 кВ 630 А для входящей линии

  SF6 нагрузочный выключатель 12 кВ является надежным и эффективным решением для среднего напряжения распределительных сетей и промышленных электроэнергетических систем. Он использует газ SF6 как изоляционную и дугогасящую среду, что обеспечивает высокие характеристики электрической устойчивости.

  Нагрузочный выключатель состоит из трех компонентов: разъединительного выключателя, заземляющего контакта и баллона с газом SF6. Разъединительный выключатель и заземляющий контакт обеспечивают безопасность при эксплуатации при обслуживании и ремонте. Баллон содержит газ и служит как изоляционная и дугогасящая среда.

  SF6 нагрузочный выключатель обладает несколькими преимуществами по сравнению с традиционной воздушной изоляционной электроаппаратурой. Газ SF6 обладает отличными изоляционными и дугогасящими свойствами, что позволяет работать на более высоких напряжениях и токах, а также уменьшает габариты устройства. Нагрузочный выключатель также имеет длительный срок службы и требует меньше технического обслуживания, чем воздушная изоляционная электроаппаратура.

  SF6 нагрузочный выключатель может управляться вручную или удаленно с помощью панели управления или SCADA-системы. Он может предоставлять защиту от коротких замыканий и перегрузок, а также мониторинг уровней тока и напряжения. Нагрузочный выключатель может быть интегрирован в другие типы электроаппаратуры или использоваться как самостоятельное оборудование.

  В целом SF6 нагрузочный выключатель является надежным и эффективным решением для распределения электроэнергии на среднем напряжении. Он широко используется в различных отраслях промышленности и на различных объектах, где требуется распределение электроэнергии на среднем напряжении.

  Нормальная рабочая среда

  1. Высота: ≤1000m
  2. Температура окружающей среды от -30ºC до +40ºC, среднесуточная температура не должна превышать 30ºC.
  3. Среднесуточная относительная влажность воздуха менее 95%, среднемесячная – менее 90%.
  4. Рабочая среда должна быть без пара, газа, химического коррозионного осаждения, соляного тумана, пыли, грязи и других опасных взрывоопасных сред, которые сильно влияют на изоляцию и проводимость изделий.
  5. Рабочая среда не должна подвергаться регулярной вибрации или серьезным ударам.
  PS: Продукты с особыми требованиями, спецификациями и размерами, которые необходимо улучшить, могут быть разработаны и изготовлены в соответствии с требованиями пользователя.

• Технические характеристики

  Пункт	Единица	Данные

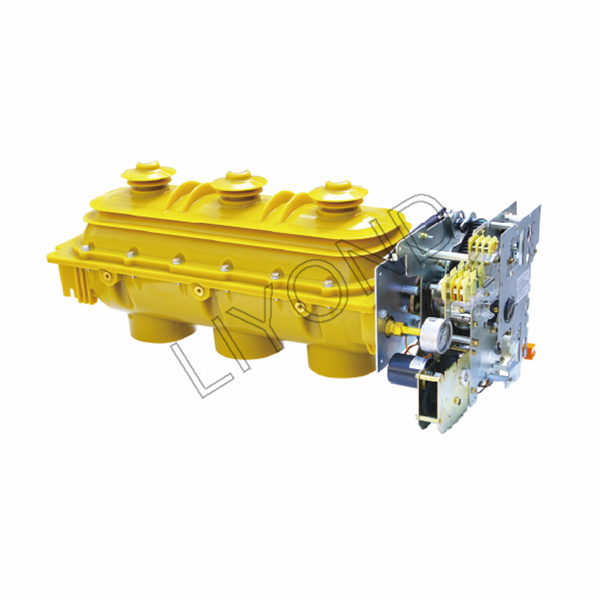

  		FLN36-12D/T630-20 Выключатель отключения нагрузки	FLRN36-12D/125-50 LBS + Комбинированные предохранители
  Номинальное напряжение	кВ	12	12
  Номинальная частота	Hz	50	50
  Номинальный ток	A	630	125
  Кратковременное (1 мин) выдерживаемое напряжение частоты питания	кВ	42	42
  Выдерживаемое напряжение импульса молнии	кВ	75	75
  Номинальная мощность частота выдерживаемое напряжение(5мин)	кВ	24	24
  Номинальный кратковременный выдерживаемый ток (выключатель нагрузки/3 с)	kA	20	20
  Номинальный кратковременно выдерживаемый ток (заземлитель/2 с)	kA	20	20
  Номинальный пиковый выдерживаемый ток (выключатель нагрузки)	kA	50	50
  Номинальный пиковый выдерживаемый ток (заземлитель)	kA	50	50
  Номинальный ток включения при коротком замыкании (выключатель нагрузки)	kA	50	125
  Номинальный ток включения при коротком замыкании (заземлитель)	kA	50	50
  Номинальный ток отключения в замкнутом контуре	A	630
  Номинальный ток отключения активной нагрузки	A	630
  Номинальный ток отключения зарядки кабеля	A	10	10
  Номинальный ток отключения при коротком замыкании	kA		50*
  Номинальный ток передачи	A		1750*
  Тип предохранителя			XRNT-12kV/125A*
  Выходная энергия удара предохранителя	J		1±0.5
  Механическая выносливость LBS/заземлитель	Таймс	5000/2000	5000
  Расстояние воздушной изоляции заряженного тела и земли	mm	≥ 125	≥ 125
  Давление газа SF6 (относительное давление при 20 ℃)	bar	0.4	0.4
  Одновременность открытия и закрытия	ms	≤ 2	≤ 2
  Сопротивление главной цепи	μΩ	≤ 65	≤ 65

  Структура переключателя нагрузки SF6
