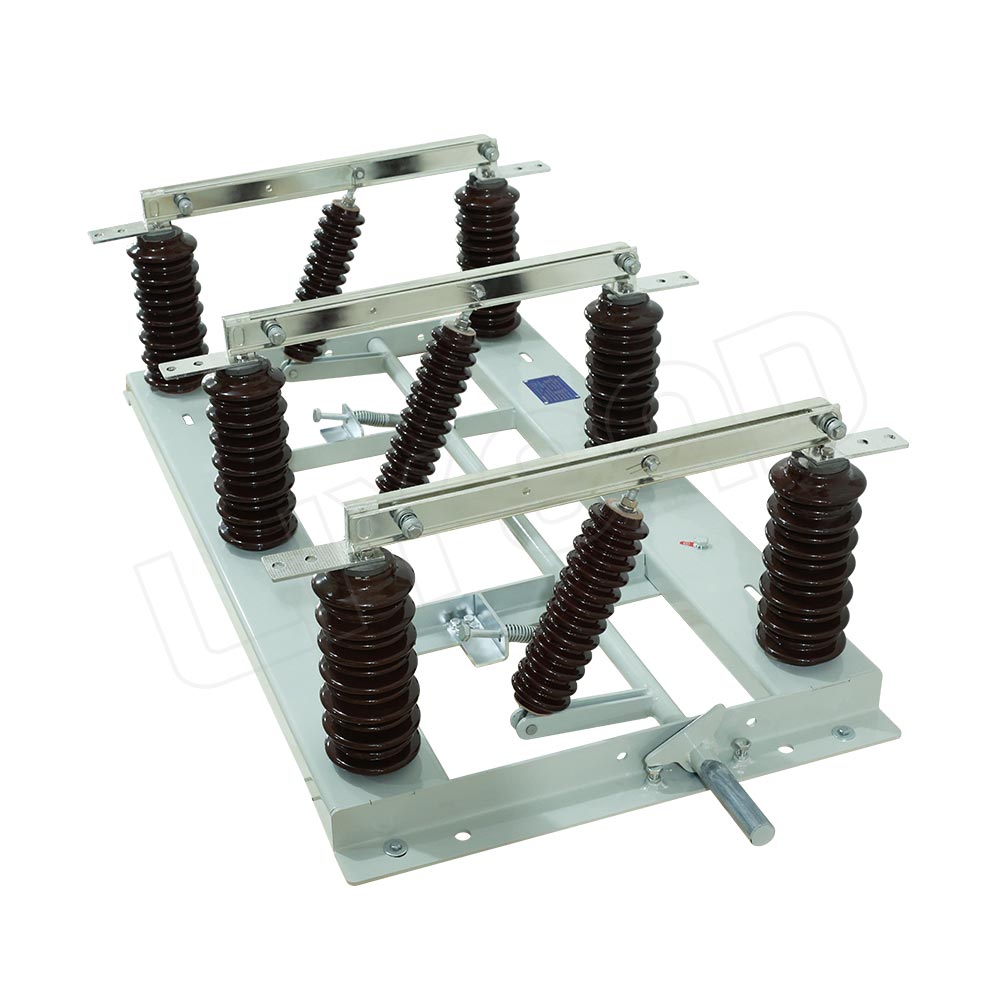

  Высоковольтный разъединитель GW1 предназначен для установки на наружной линии высоковольтного электрораспределительного оборудования для отключения линии и преобразования линии при наличии напряжения и отсутствии нагрузки. Данное изделие представляет собой трехфазное электрическое устройство, состоящее из трех отдельных однополюсных разъединителей. Каждый однополюсный разъединитель имеет одинаковые компоненты, такие как изолятор опорной стойки, передние и задние статические контакты, нож затвора и угол дуги.

  Разъединитель состоит из трех одинаковых однополюсных разъединителей, которые при установке образуют единый блок с помощью трубчатого соединителя и оснащены механизмом ручного управления CS8-1. Каждый однополюсный разъединитель имеет отдельную железную раму с установленными на обоих концах двумя столбовыми изоляторами, на которых закреплены контакты. В середине железной рамы находится вращающийся вал, с помощью изоляторов-стоек осуществляющий размыкание и замыкание ножевой задвижки. Выключатель GW1 – это двухполюсный высоковольтный разъединитель наружной установки, состоящий из трех однополюсных выключателей, выключатель однонаправленного типа открывания, который состоит из основания, изоляторов, направляющих контактных ножей и проводящей части, с двумя столбовыми изоляторами для каждого полюса, закрепленными на двух сторонах основания, в середине которого находятся изоляторы-стяжки, костыльный рычаг и вращающийся вал для открывания или закрывания выключателя, который может быть оснащен противоугонным механизмом управления или механизмом управления общего типа.

  Условия окружающей среды:
  1. Высота над уровнем моря не превышает 2000 м или менее.
  2. Верхний предел температуры окружающей среды +40°C, нижний предел -30°C в общем районе.
  3. Давление ветра не более 8 градусов.
  4. Сейсмическая интенсивность не более 8 град.
  5. Толщина льда не более 1 мм.
  6. Отсутствие частой и сильной вибрации в месте установки.
  7. Место установки обычного типа не должно оказывать серьезного влияния на изоляцию выключателя и проводящую усталость от газа, пара, химического осадка, соляного тумана, пыли и других взрывоопасных и коррозионных веществ.
  8. Антикоррозийный тип подходит для сильно загрязненных зон, но не должен использоваться для провоцирования чрезмерного возгорания, взрыва и других веществ.



• Техническая спецификация

  Нет.	Пункт		Блок	Данные
  1	Номинальное напряжение		кВ	12/24/40.5
  2	Номинальный ток		A	630/1000/1250
  3	Номинальная частота питания		Hz	50/60
  4	Номинальный пиковый выдерживаемый ток		кА	50/63
  5	Номинальный кратковременный выдерживаемый ток		кА	20/25
  6	Номинальная длительность кратковременного выдерживаемого тока		s	4
  7	Сопротивление основного шлейфа		μΩ	12kV≤80	24kV≤90	40.5kV≤100
  8	1 мин (в сухом состоянии) Выдерживаемое напряжение частоты питания	фаза – фазе фаза – земля через разомкнутые контакты	кВ	42/48	50/60	95/115
  9	1мин(влажный)частота питания выдерживаемое напряжение			34	50	85
  10	пиковое напряжение грозового импульса			75/85	125/145	185/215
  11	Механический ресурс		Times	2000

  Габаритные и установочные размеры
