• Высокоэффективный потенциальный трансформатор 10 кВ навесной силовой однофазный трансформатор напряжения

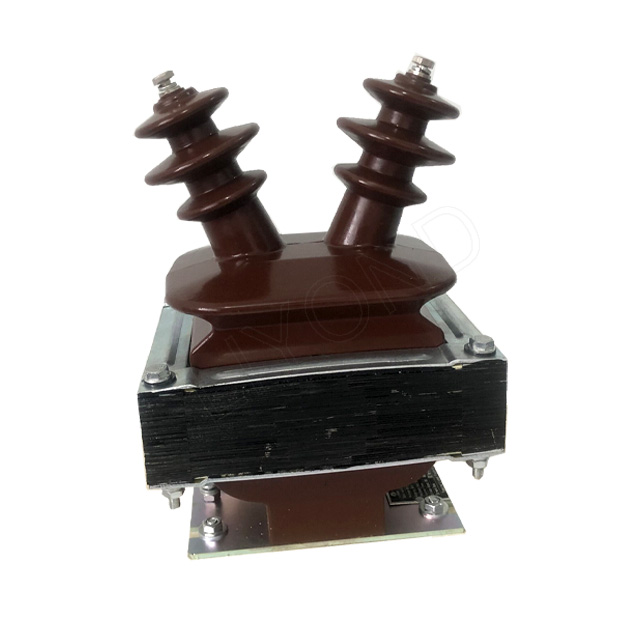

  Трансформатор напряжения JDZ-10Q – однофазное полностью герметичное изделие сухого типа, устанавливаемое внутри помещения, в одиночку или группой из двух штук. Применяется для номинальной частоты 50HZ или 60HZ, номинального напряжения 3kV, 6kV, 10kV в энергосистемах для учета электроэнергии, контроля напряжения и релейной защиты.
  Данное изделие соответствует стандартам IEC60044 и GB20840.3-2013 на трансформаторы тока.

  Преимущества продукции:
  1. Небольшой размер.
  2. Хорошая изоляция и влагостойкость.
  3. Удобный монтаж, подходит для установки в любом месте.
  4. Технология отработана, продукция относительно стабильна.

  Условия окружающей среды
  1. Высота над уровнем моря не превышает 3000 метров;
  2. Температура окружающей среды не выше +40℃ и не ниже -5 ℃;
  3. Относительная влажность окружающего воздуха не более 65% (20 ℃);
  4. Соответствовать уровню загрязнения II;
  5. Отсутствие коррозийного газа в месте установки

•

  Технические параметры

  Отношение номинальных напряжений (V)	Комбинация уровней точности	Номинальная мощность (ВА)	Предельный выход (ВА)	Номинальный уровень изоляции (кВ)
  6000/100	0.2/0.5/1	15/30/60	200	7.2/32/60
  10000/10	3/3P(6P)	50/50		12/42/75
