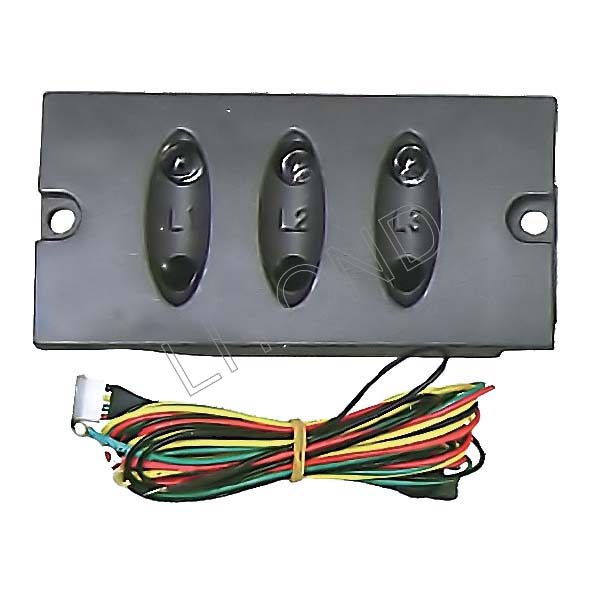

LYD103 Блок индикаторов высоковольтный

LYD103 Блок индикаторов высоковольтный

• спецификация
• черновик
• PDF скачать

• LYD103 Блок индикаторов высоковольтный

  Артикул: LYD103

  Описание:

  1 . диапазон применения и характеристика

  Крытый высокого напряжения взимается устройство отображения состоит из трех датчиков и дисплей (через ведущего связи ) , он применяется к определенной помещении высокая вольт электрооборудования номинальной частотой 50 Гц и номинальным напряжением ниже 40,5 кВ, этим устройством , это может означать взимается состояние в цепи , кроме того, он может быть координатно- работать с электромагнитным замком , реализующего принудительного локаут переключающей рукоятки и контролируется одним сигналом высокого напряжения , в то время как , его система цепи является автономным и не вмешивались один another.Just необходимости высокая схема вольт электрифицирована , даже если схема отображения и фиксации цепи возникают неисправности одновременно, электромагнитный замок по-прежнему оставаться в фиксировать положение , что может предотвратить от плохо обращаться или заключения заряженной расстояния .

  2 . выполнение нормой

  DL/T538 (высокий вольт взимается устройство отображения )

  DL/T593 (доля техническое требование высокого напряжения коммутационного оборудования и контрольно-измерительных приборов )

  JB/T10305 ( 3,6 кВ ~ техническое состояние 40,5 КВ оборудования высокого напряжения в помещении органического материала опорный изолятор в )

  GB/T7354 ( измерительная разряд )



  Подробности:

  1. Номинальное напряжение: 220 В

  2. Высокое напряжение взимается индикатор

  3. Применение: Высокое напряжение электрической передачи

  4. Связаться с преобразователем

  5. Используется для распределительных устройств

  6. Влажность при эксплуатации: Среднесуточная 95%, мес. средняя 90%

  7. Рабочая температура +40 ℃ ~ – 30℃

  Применение:

  Серия DXN индикатор высокого напряжения адаптирована для внутреннего, номинальным напряжением 3 ~ 40,5 кВ, работы

  частота 50Гц сети для отображения электрификации положение петли высокого напряжения, где

  HVLDD установлен, объединить оборудование высокого напряжения с устройства в прямом эфире дисплея.

  Этот тип индикатор напряжения DXN-T представляет собой сочетание блок для индикации наличия напряжения

  на М.В. кабины, будучи установлены на емкостных делителей, и соответствовать

  IEC61958-2000 Standard и Национальный стандарт.
