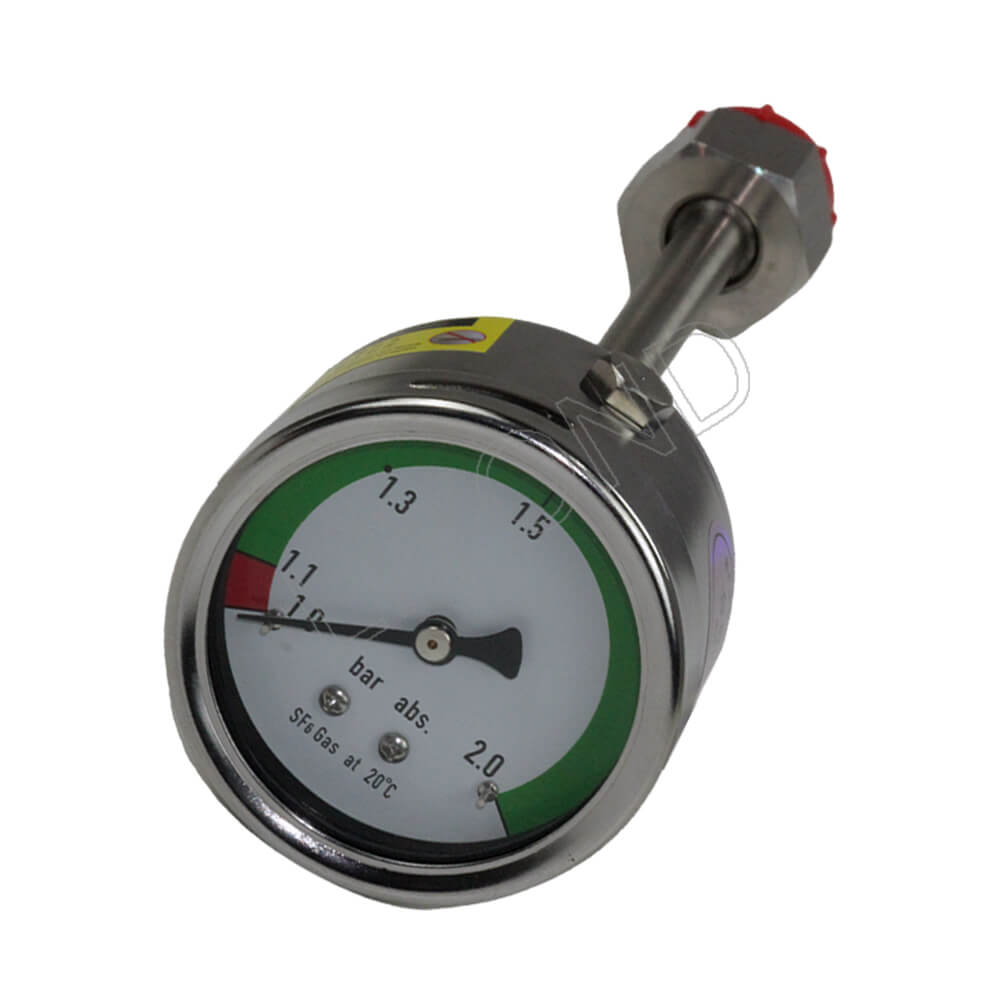

Измеритель плотности газа SF6 для распределительных устройств с газовой изоляцией

Измеритель плотности газа SF6 для распределительных устройств с газовой изоляцией

• описание

• Измеритель плотности газа SF6 для распределительных устройств с газовой изоляцией

  Данный тип измерителя плотности газа SF6 используется для отображения плотности газа SF6 в закрытых контейнерах на объекте. Он используется в электрооборудовании, таком как автоматические выключатели SF6, полюсные выключатели, надувные шкафы, трансформаторы и взаимные индукторы. Предоставляем решения для новых подстанций и интеллектуального преобразования существующих подстанций.

  Технические характеристики измерителя плотности газа SF6

  1. Размер: 63 мм
  2. Диапазон: -0.1-0.1Bar (настраиваемый)
  3. Точность: При 20℃: класс 1.0 или 1.6; от -20℃ до +60℃: класс 2.5; от -30℃ до -20℃: класс 3.0
  4. Защита: IP67
  5. Соединение: дно, или назад
  6. Скорость утечки: < 1×10-9 Па-м 3 /с
  7. Размер кабеля: рекомендуется 1,5 мм²; максимум 2,5 мм²
  8. Свойства изоляции
  Сопротивление изоляции: >100 МΩ (500 В ПОСТОЯННОГО ТОКА)
  Выдерживаемое напряжение: AV2000V, 50/60 Гц 1 мин (на корпус)
  9. Номиналы контактов: 30Вт/50ВА, 1А макс.
  220VDC/380V 50/60Hz макс.
  10. Окно: Безопасное стекло

  Особенности:
  1. Герметичный корпус из нержавеющей стали AISI304
  2. Детали AISI316, контактирующие с газом
  3. Манометр с трубкой Бурдона с температурной компенсацией
  4. Подходит для внутренней или наружной установки
  5. Индицируемые значения и сигнальные выходы не зависят от высоты установки

  Применение:

  1. Распределительные устройства с элегазовой изоляцией (КРУЭ)
  2. Линии с газовой изоляцией (GIL)
  3. Автоматические выключатели SF6
  4. Газоизолированные шинные сборки

  Меры предосторожности при установке
  1. Прибор должен быть установлен вертикально на интерфейсе устройства.
  2. Во время установки необходимо использовать гаечный ключ для затяжки соединительной гайки. Категорически запрещается поворачивать головку счетчика для ее фиксации.
  3. Прибор должен медленно повышать и понижать давление, чтобы предотвратить повреждение продукта.
  4. При нормальном использовании плотномера ослабьте взрывозащищенный колпачок на корпусе на 1-2 оборота, чтобы внутренняя полость
  Воздух подключают, а затем затягивают.
  Примечание. Когда плотномер не используется, температурная компенсация находится в равновесном состоянии без температурной компенсации, а указатель меняется в зависимости от температуры окружающей среды.
  меняется со степенью.
  Когда температура выше 20°C, указатель находится ниже нулевой линии.
  Когда температура ниже 20°C, указатель находится над линией 0 бит.
