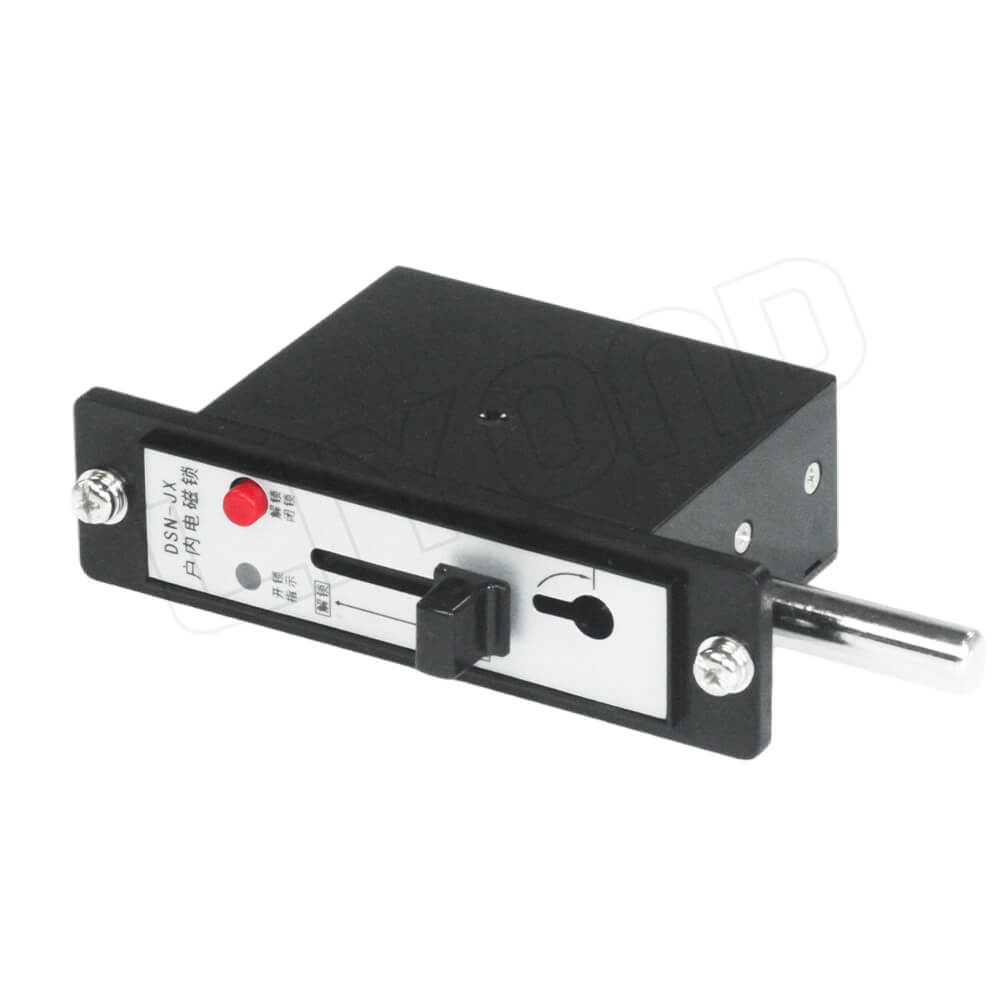

Крытый электромагнитные (заземление переключатель) DSN-J механизм замки

Крытый электромагнитный замок (заземлительный переключатель) DSN-J

• описание
• Технические параметры
• PDF скачать

• Назначение и область применения

  Данная  электромагнитная блокировка представляет собой  устройства, препятствующие неправильным действиям заземлителя внутри высоковольтной коммутационной аппаратуры. электромагнитная блокировка обладает высокой надежностью, компактной инструкцией,  а также простой в использовании

  Условия эксплуатации:

  1, Температура окружающей среды: верхнее рабочее значение +40℃,
  нижнее рабочее значение: генеральная зона -10℃, альпийскоарктическая зона -25℃.

  2, Высота над уровнем моря, не более 1000М.

  3, Среднее значение влажности за сутки не более 95%;

  4, Среднее значение влажности за месяц не более чем 90%;

  5, Не допускается установка в местах с опасностью возгорания, опасностью взрыва, сильным загрязнением, химической коррозией и сильной вибраци

  6, Стандарт выполнения: JB/T7827-95

  Этапы установки

  1.Снимите панель крепления M5 повернуть винт на гайке, пружинные шайбы, плоские шайбы;

  2.Извините, в монтажное отверстие двери изнутри наружу;

  3.Отрегулируйте и затяните гайку.

  Нормальная  этапы установки

  Опустите кнопку разблокировки, питание, катушки соленоида действий, двигаясь ядро от стопорного болта,

  блокировки индикатор, указывающий, что позволяет разблокировки.

  Включите кнопку набора в разблокировки направлении, когда он достигает конечного положения, болт автоматически

  блокируется в открытом положении замок может быть приведен в действие, чтобы блокировать объект. Если блокировка

  не достигает вакансию, защелка автоматически вернется в заблокированное положение для удовлетворения функцию

  “Автоматический сброс”; когда болт замок в замке открыт позиции, поднимая фиксатор выключения, который возвращает

  защелку в закрытое положение, в заблокированном состоянии в целях удовлетворения .

  Вручную шаг разблокировки

  Под лифта кнопку, питание автоподстройки частоты вынужден покинуть, разблокировать выключен, подвижный

  сердечник застряла защелки пробку, будет представлять не позволяют разблокировки;

  При особых обстоятельствах должна быть разблокирована принять, чтобы разблокировать ключ, чтобы отпереть

  установочное отверстие, направление вращения, указанную ключей панели 90 º к “а” или “нейтральное положение”

  будет отходить от основной защелки пробкой;

  Примечание: Разблокировать ключ, чтобы отпереть процесс, ядро оттолкнулся от защелки пробкой, чтобы освободить

  заблокированный роль государства и разблокировки необходимо кнопку набрать двигаться защелку, чтобы разблокировать

  цели, и, следовательно, не может быть непосредственно использован для разблокировки ключ, чтобы отпереть.

• Условное обозначение



  Габаритные и установочные размеры









  Крытый электромагнитного механизма блокировки выбора и основные параметры

  Заказ №	Спецификация	Болтнаправлениемонтажа	Номиналь ноенапряжение	номиналь ныйток	Номиналь наямощность	Защелкапоездка	замечание
  D-21	DSN-JX	Болтвниз установку	AC220V DC220V DC110V	100mA 196mA 98mA	<3VA <50W <12W	28mm	Три питания напряжение Универсальный
  D-22	DSN-JS	Установкана задвижкувверх
  D-23	DSN-JZ	Левая защелкаустановка
  D-24	DSN-JY	Фиксатор уста новленного право

• Крытый электромагнитные (заземление переключатель) DSN-J механизм замки
