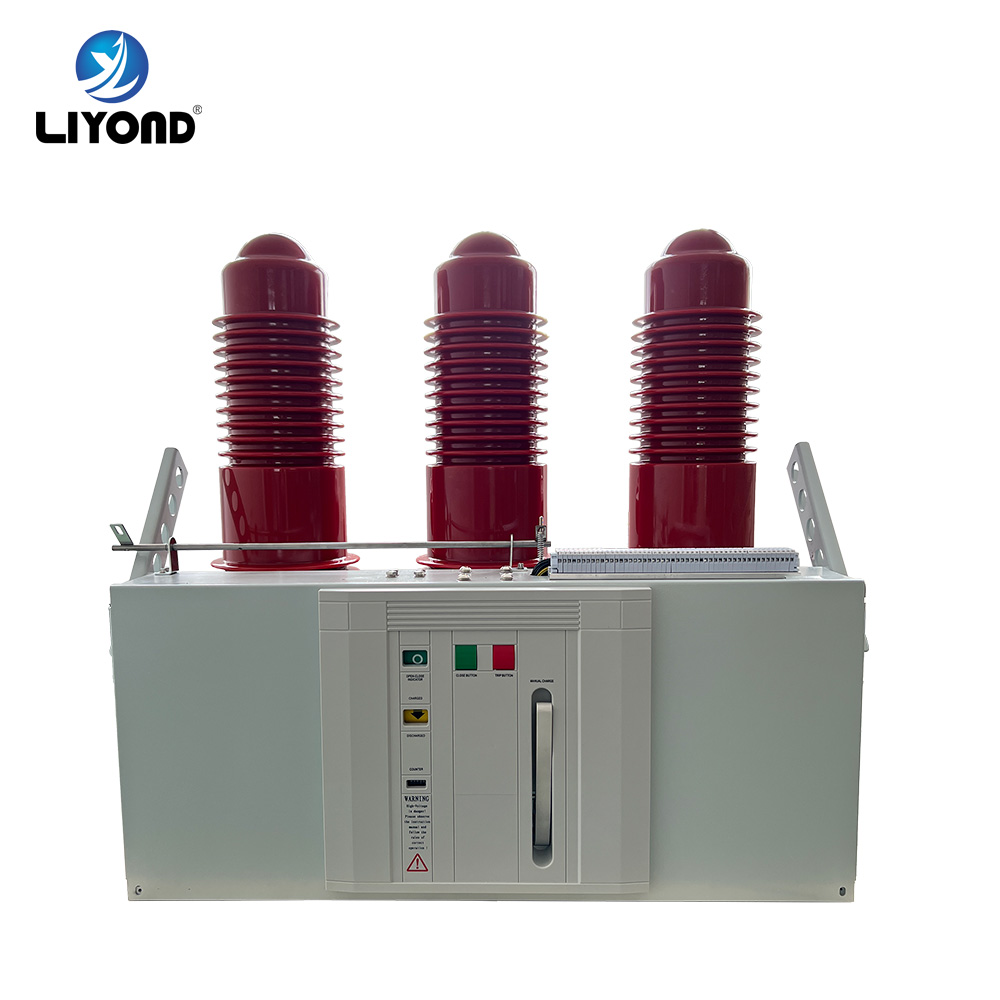

Напольный вакуумный выключатель 35 кв с пружинным механизмом VBI
Высоковольтный вакуумный выключатель VBI представляет собой устройство внутреннего исполнения с трехфазным переменным током частотой 50 Гц и номинальным напряжением 40,5 кВ. Он может использоваться для управления и защиты электрооборудования на промышленных и горнодобывающих предприятиях, электростанциях и подстанциях, особенно в местах с частыми операциями. Форма установки выключателя в распределительном шкафу может быть как стационарной, так и выдвижной, устанавливаемой на тележку.
Высоковольтный вакуумный выключатель VBI внутреннего исполнения имеет надежные характеристики и прост в установке. Это лучший выбор для управления и защиты высоковольтных систем передачи и распределения электроэнергии.
Условия применения
1. Температура окружающего воздуха: -40℃~+40℃, и не более 35°C в течение 24 часов.
2. Относительная влажность: среднесуточное значение не более 95%; среднемесячное значение не более 90%.
3. Высота над уровнем моря: ≤1000 м
Напольный вакуумный выключатель 35 кв с пружинным механизмом VBI
| Нет. | Пункт | Единица | Данные | ||
| 1 | Номинальное напряжение | кВ | 40.5 | ||
| 2 | Номинальное кратковременное напряжение 1 мин, выдерживаемое частотой питания | кВ | 95 | ||
| 3 | Выдерживаемое напряжение импульса молнии | кВ | 185 | ||
| 4 | Номинальная частота | Hz | 50/60 | ||
| 5 | Номинальный ток | A | 630/1250/1600/2000/2500 | ||
| 6 | Номинальный ток отключения при коротком замыкании | KA | 20 | 25 | 31.5 |
| 7 | Номинальный ток короткого замыкания (пиковое значение) | KA | 50 | 63 | 80 |
| 8 | Номинальный ток выдерживания короткого замыкания | KA | 20 | 25 | 31.5 |
| 9 | Номинальный пиковый выдерживаемый ток | KA | 50 | 63 | 80 |
| 10 | Длительность номинального кратковременного выдерживаемого тока | s | 4 | ||
| 11 | Номинальная последовательность операций | 0-0.3s-CO- 180s-CO | |||
| 12 | Номинальное время отключения тока короткого замыкания | раз | 30 | ||
| 13 | Механический ресурс | раз | 10000 | ||
Общий эскизный чертеж
