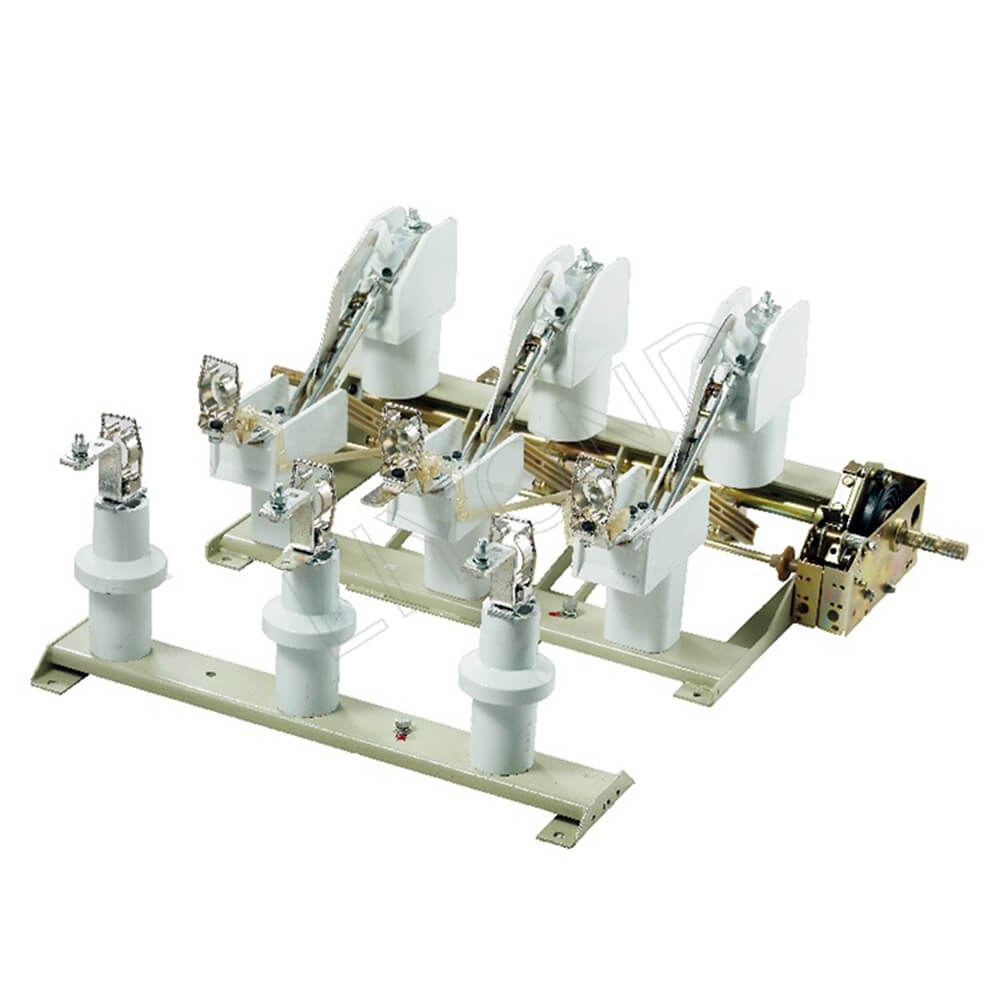

Переключатель нагрузки сжатого воздуха высокого давления для помещений, комбинированный переключатель с предохранителем FN18

Переключатель нагрузки сжатого воздуха высокого давления для помещений, комбинированный переключатель с предохранителем FN18

• спецификация
• Параметры
• рисунок

• FN18-口 – это трехполюсный выключатель общего назначения с разрывом нагрузки, который предлагает владельцам и сборщикам КРУ преимущества передовой технологии отключения и проверенные надежные характеристики в компактном исполнении. Выключатель предлагается сборщикам КРУ в качестве составного элемента для распределительных устройств в металлических шкафах и на площадках с номиналами 12-40,5 кВ.
  Стандартная комплектация выключателя FN18 включает в себя стальную раму из высокопрочной стали со стоячими изоляторами, уникальную дугогасительную систему, рабочий механизм и токоведущие части, в том числе прерыватели ножевого типа с литыми шарнирами и челюстными соединителями.
  Дополнительные аксессуары и функции включают в себя различные рукоятки управления, моторный оператор, вспомогательные выключатели, шунтирующее отключающее устройство, основания для предохранителей, механическое отключение предохранителей, заземляющие выключатели, механическую блокировку дверей и блокировку ключом.

  Высоковольтный выключатель нагрузки серии FN18 для установки внутри помещений обладает такими преимуществами, как простота конструкции, управления, компактная структура, малый объем, полнофункциональность, малый вес, быстрая скорость отключения и закрытия и высокая надежность. Он подходит для переменного тока 50 Гц, номинального напряжения 12 кВ, 24 кВ, номинального тока 630 А и трехфазной распределительной системы, особенно для проектов строительства и реконструкции городских сетей, высотных зданий, кольцевых сетей электроснабжения общественных объектов, а также является идеальным продуктом для защиты подстанций и трансформаторов ящичного типа.

  ссылка на структуру





• Номинальное напряжение		блок	12кВ			17.5кВ			24кВ			36кВ			40.5кВ
  Номинальный ток		A	400	630	1250	400	630	1250	400	630	1250	630	800	1000	630	800	1000
  Максимальный ток		A	400	630	1250	400	630	1250	400	630	1250	630	800	800	630	800	800
  Включающая способность при коротком замыкании		кА Пик	67			50			50			50			50
  Пиковый выдерживаемый ток*		кА Пик	82			82			82			66			66
  Кратковременный ток	1 sec.	кА eff	31.5 25 20	31.5 25 20	31.5 25 20	31.5 25	31.5 25	31.5 25	25 25 16	25 25 16	31.5 25  16	25	25	25	25	25	25
  	2 sec.
  	3 sec.
  Отключающая способность по активной нагрузке (испытательная нагрузка 1 и, IEC 60265-1( 265))		A	400	630	1250	400	630	1250	400	630	1250	630	800	630	800	630	800
  В основном емкостная отключающая способность (испытательный режим 4, IEC 60265-1 (IEC 265))		A	150			45			80			50			50
  В основном индуктивная отключающая способность cosφ=0,15		A	16			16			16			16			16
  Макс. отключающая способность совместно с предохранителями IEC 62271-105(IEC 420 1990-11)		A	1600	1600		1600	1600		900	900		300*	300	300	300	300	300
  Выдерживаемое напряжение промышленной частоты 50 Гц 1 мин. -к земле и между полюсами                               – через изоляционное расстояние		кВ	42 45			45 60			55  70			80 88			95 120
  Импульсное выдерживаемое напряжение 1,2/50 мкс -к земле и между полюсами                               – через изоляционное расстояние		кВ	75 85			95 110			125 145			170 195			190 220
  Расстояние от полюса		мм	150, 170, 210			170,210			170, 235, 275			360			360
  Макс. рабочий крутящий момент при: -закрытие К/А мех.                                      -открытие К/А мех.		Нм	115-120 Nm K-mech.120 Nm/A-mech. 3Nm									80-100 Nm K-mech.80-100 Nm
  Рабочий угол на валу		степень	130									120
  Время открытия		РС	40-60									60

•
