Пружинный привод SL-1 для вакуумных выключателей среднего напряжения
Пружинный привод SL-1 — это высоконадежный механизм управления, предназначенный для внутреннего средневольтного вакуумного выключателя. Он совместим с вакуумными выключателями типов VK, VS1 и аналогичными моделями, и подходит для стационарных и выкатных распределительных устройств.
Компактная конструкция, низкая энергия включения и высокая передаточная эффективность позволяют снизить механическую нагрузку и обеспечить стабильную работу, длительный срок службы и низкий уровень шума. Привод соответствует стандартам GB1984 и требованиям IEC.
Основные преимущества
Компактные размеры и низкая энергия включения: энергия включения около 7 кг·м при отключающей способности 31,5 кА
Широкая совместимость: подходит для вакуумных выключателей VK, VS1 и аналогов
Высокая надежность: простой механизм, ресурс не менее 20 000 операций
Минимальное обслуживание: низкий уровень шума, сниженные эксплуатационные затраты
Высокая адаптивность: поддержка различных межфазных расстояний и литых полюсов
Область применения
Номинальное напряжение: 12 кВ
Номинальная частота: 50 Гц
Применение:
Внутренние распределительные устройства среднего напряжения
Системы распределения электроэнергии и промышленное электроснабжение
Стационарные и выкатные ячейки КРУ
Обозначение моделей
SL-1 / GF-G — стационарный пружинный привод
SL-1 / GF-Y — выкатной пружинный привод
Основные технические характеристики
| № п/п | Параметр | Unit | Значение | ||
| 1 | Размыкание контактов | мм | 10 ± 1 mm | ||
| 2 | Ход контактов | мм | 3.8 – 4.6 mm | ||
| 3 | Синхронность фаз | мс | ≤ 2 ms | ||
| 4 | Время дребезга контактов | ≤ 2 ms | |||
| 5 | Межфазное расстояние | мм | 210 ± 1.5 | 230 ± 1.5 | |
| 6 | Номинальный ток отключения КЗ | кА | 25 | 31.5 | 40 |
| 7 | Контактное давление после включения | Н | 2600±100 | 3150±150 | 4500±300 |
| 8 | Средняя скорость отключения (на участке 70% после размыкания контактов) | м/с | 1.3 ± 0.2 | ||
| 9 | Средняя скорость включения (на участке 30% до замыкания контактов) | м/с | 0.8 ± 0.2 | ||
| 10 | Время включения / отключения | мс | 25 – 75 | ||
| 11 | Угол поворота выходного вала | ° | 30° – 33° | ||

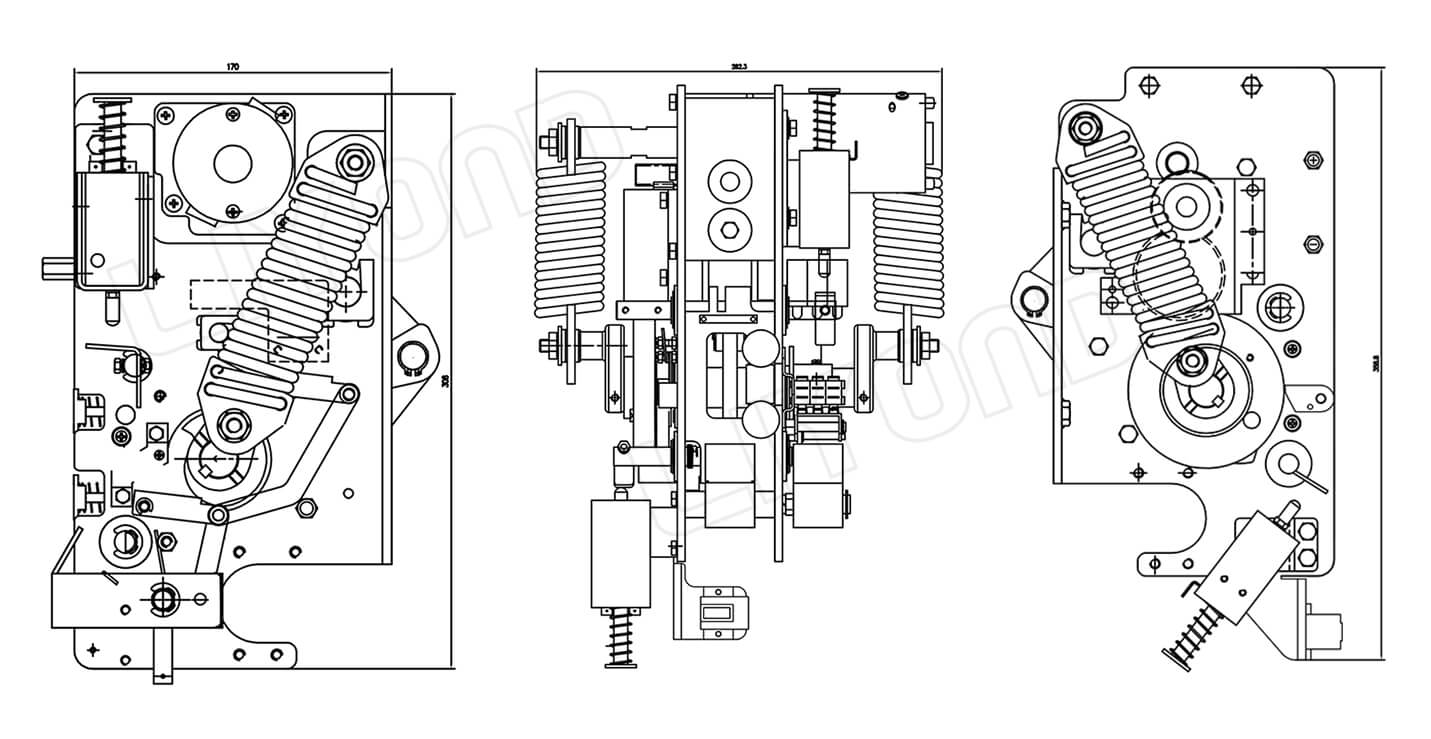

Справочный габаритный чертёж
Условия эксплуатации
Температура окружающей среды: от -40°C до +40°C
Высота над уровнем моря: ≤ 3000 м
Относительная влажность:
Среднесуточная ≤ 95%
Среднемесячная ≤ 90%
Установка: в помещениях, без агрессивных сред и сильных вибраций
