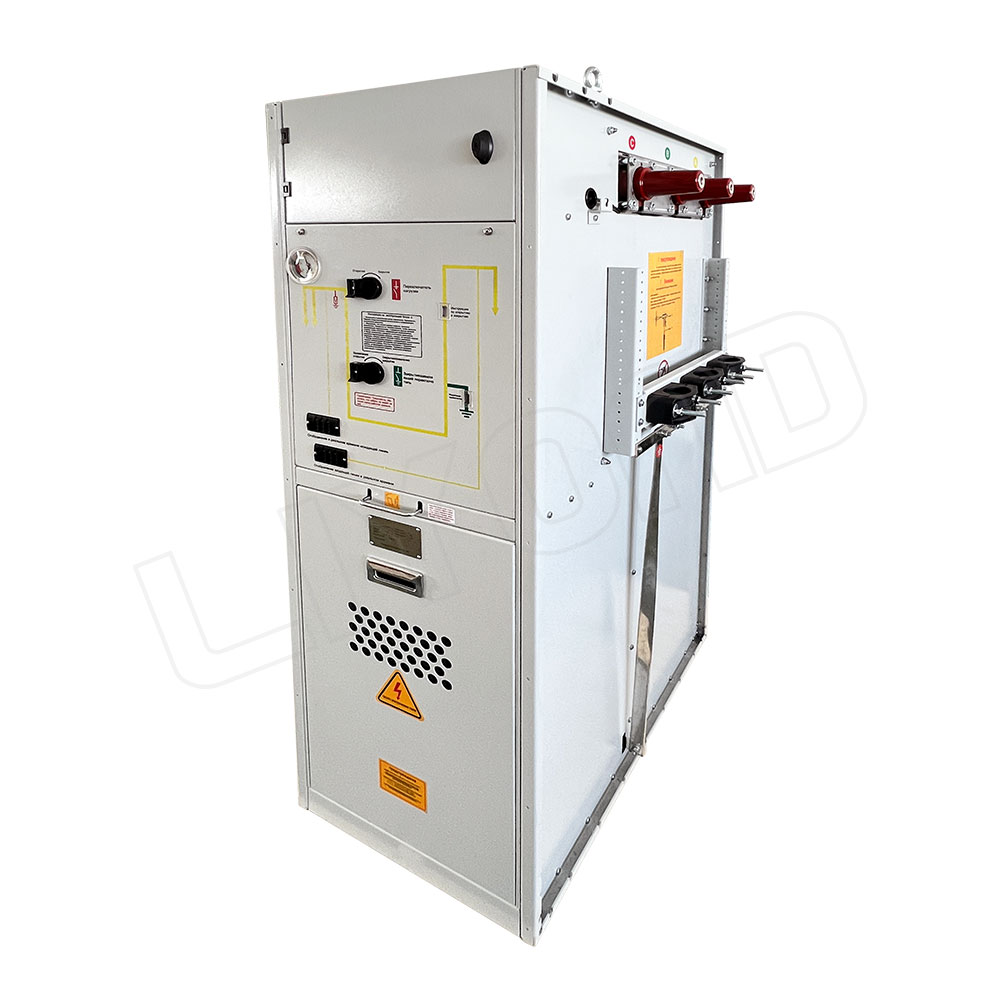

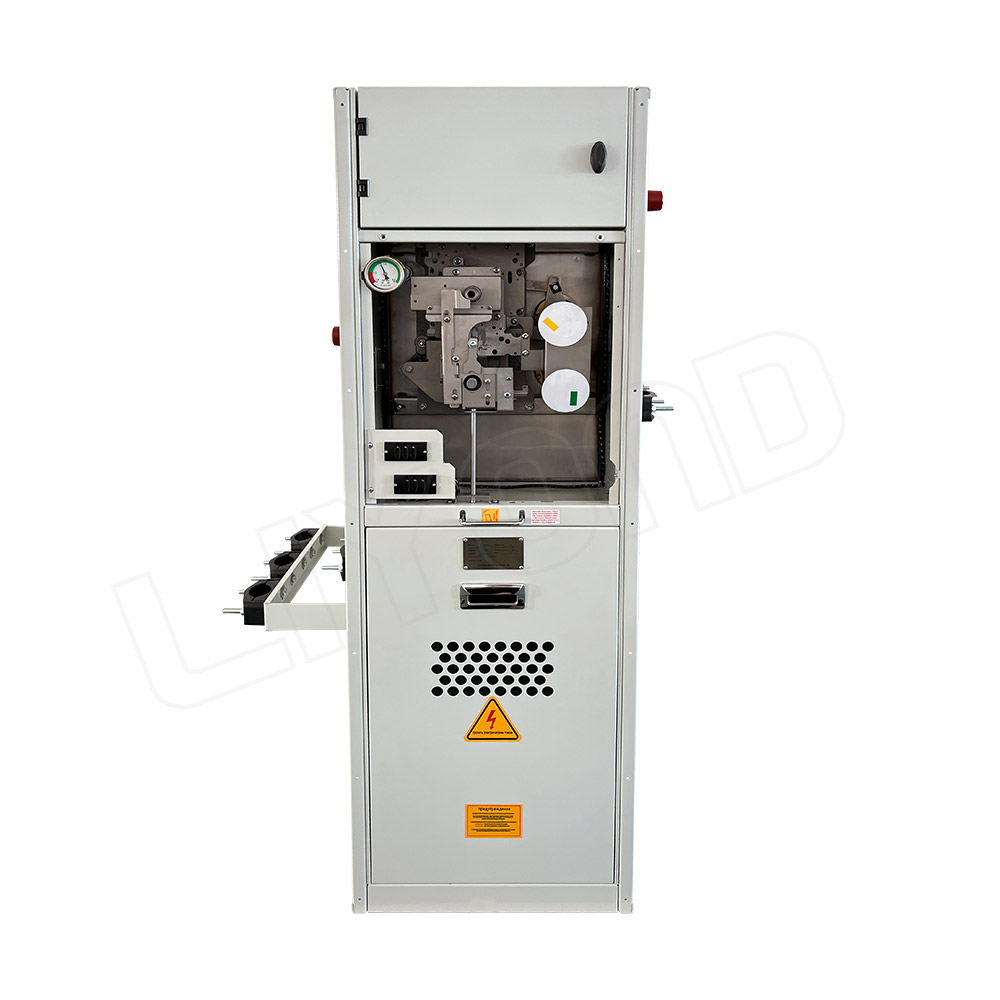

шкаф переключателя распределительного устройства 35кВ 40.5кВ изолированный газом расширяемый компактный

шкаф переключателя распределительного устройства 35кВ 40.5кВ изолированный газом расширяемый компактный

шкаф переключателя распределительного устройства 35кВ 40.5кВ изолированный газом расширяемый компактный

• Спецификация
• Технические параметры
• Инструкции по заказу

• Распределительное устройство с элегазовой изоляцией серии LYQF-40.5 предлагает 10 стандартных комбинаций для удовлетворения требований большинства распределительных сетей 36 ~ 40,5 кВ. LYQF-40.5 представляет собой компактное распределительное устройство, обеспечивающее практически любое сочетание выбранных функциональных блоков.
  Серия LYQF-40.5 имеет интерфейсы и пользовательские интерфейсы, она обеспечивает комплексные решения по коммутации для вторичной распределительной сети 36~40,5 кВ.
  Газовая камера из нержавеющей стали серии LYQF-40.5 наполнена элегазом, все токоведущие части и выключатели полностью герметизированы и изолированы снаружи. Эта полностью герметичная система защищает внутренние выключатели и все токоведущие части от внешних воздействий окружающей среды, что обеспечивает высокую надежность, безопасность персонала и работу без обслуживания.

  LYQF-40.5 подходит для индивидуального использования распределительного устройства в следующих местах.

  1. Вторичная подстанция малогабаритного типа
  2. Малые промышленные и горнодобывающие предприятия
  3. Ветряные электростанции
  4. Гостиницы, торговые центры, офисные здания, коммерческие центры и т. д.

  Условия рабочей среды
  1. Температура окружающего воздуха: верхняя граница +40°С нижняя граница -40°С;
  2. Относительная влажность воздуха: среднесуточная не более 95%, среднемесячная не более 90%;
  3. Высота над уровнем моря ≤ 1500 метров (при стандартном давлении воздуха);
  4. Сейсмичность не превышает 8 баллов;
  5. Места без возгорания, взрыва, серьезного загрязнения, химической коррозии и сильной вибрации.

  Особые условия
  Производитель и конечный пользователь должны договориться об особых условиях эксплуатации, которые отличаются от нормальных условий эксплуатации.
  Если речь идет о особенно суровых условиях эксплуатации, необходимо проконсультироваться с производителем и поставщиком.
  При установке электрооборудования выше 1500 м над уровнем моря необходимо указать, чтобы давление можно было регулировать при изготовлении. Когда это давление регулируется, срок службы самого распределительного устройства не оказывает существенного влияния.

  Стандартная комбинация



  C: Блок переключения нагрузки
  D: Блок прямого подключения кабеля
  De: Блок прямого подключения кабеля с заземлителем
  F: Комбинация выключателя нагрузки и предохранителя
  V: Блок вакуумного выключателя

• Вещь	Ед.	Единица C		Единица F		Единица V
  		переключатель нагрузки	заземлитель	выключатель нагрузки – предохранитель комбинация	нижний заземлитель	вакуумный выключатель	заземлитель/разъединители
  Номинальное напряжение	кВ	36/40.5	36/40.5	36/40.5	36/40.5	36/40.5	36/40.5
  Выдерживаемое напряжение промышленной частоты	кВ	70/95	70/95	70/95	70/95	70/95	70/95
  Изолирующий перелом	кВ	80/110		80/110			80/110
  Выдерживаемое напряжение грозового импульса	кВ	170/185	170/185	170/185	170/185	170/185	170/185
  Изолирующий перелом	кВ	195/215		195/215			195/215
  Номинальный ток	A	630/630*		200/200		630/630
  Отключающая способность
  Активная нагрузка	A	630/630		200/200
  Отключение тока в замкнутом контуре	A	630/630		200/200
  Зарядка кабеля без нагрузки	A	20/21		20/21		50(C1)
  Замыкание на землю	A	60/63		60/63
  Зарядка кабеля замыкания на землю	A	35/36		35/36
  Ток передачи	A			840/750
  Ток отключения короткого замыкания	кА			20(ожидал)		20(Е1, С1)
  Закрывающая способность	кА	50/50(5 раз)	50/50(5 раз)	50(ожидал)	2.5(5 раз)	50/50	50/50
  Рейтинг (электрическая жизнь)		E3/E2	E2/E2	-/-	E2/E2	E2/E2	E2/E2
  3 с кратковременно выдерживаемый ток	кА	20/20	20/20	Ограничен высоковольтным предохранителем		20/20	20/20
  Классификация внутренней дуги	кА	20/20		20/20		20/20

  *Зависит от номинального значения тока предохранителя

• При заказе пользователь должен предоставить следующую техническую информацию:
  1. Схема основных цепей, схема расположения и поэтажный план;
  2. Принципиальная схема вторичной цепи распределительного шкафа;
  3. Модели, спецификации и количество всех электрических компонентов в распределительном устройстве;
  4. Если вам нужно установить низковольтную коробку, это следует объяснить;
  5. Когда распределительный шкаф используется в особых условиях окружающей среды, это необходимо пояснить.
