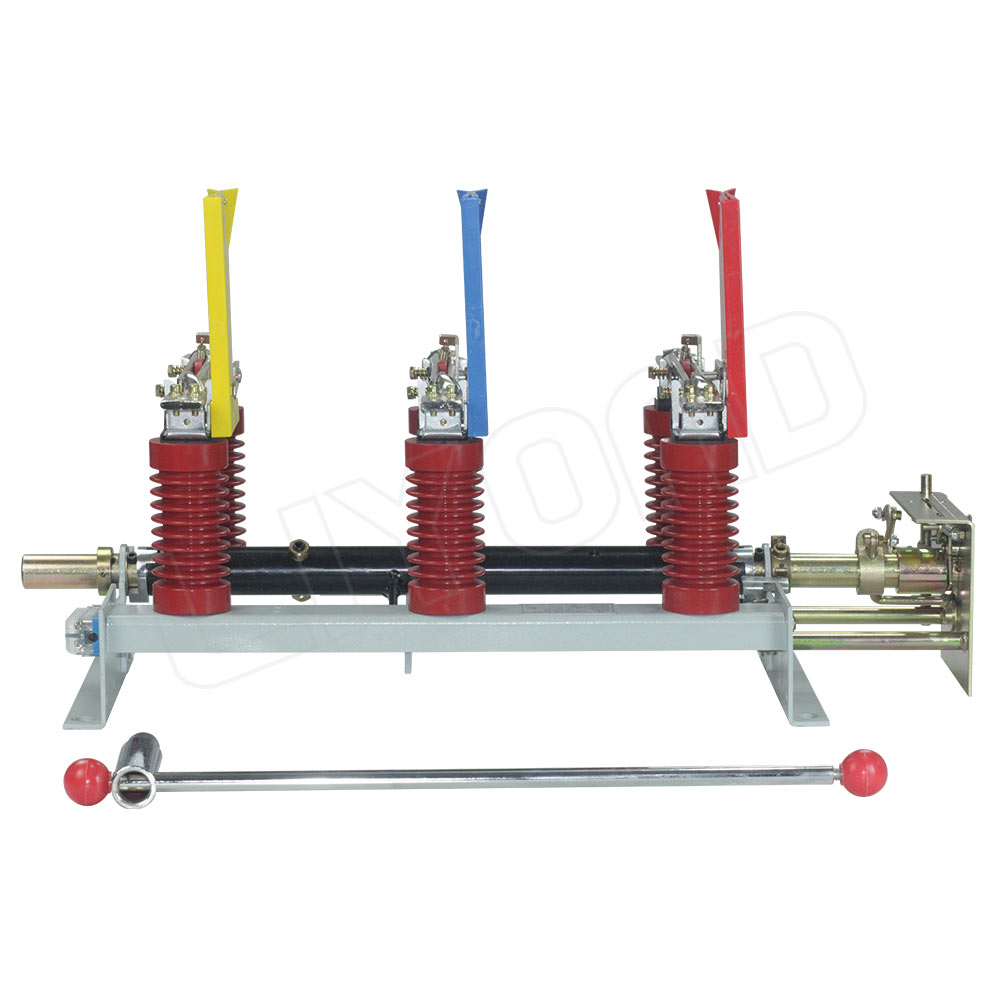

Тип переключатель нагрузки переменного тока высокого напряжения FN7(C)-12 12кВ ручной с деятельностью панели
Тип переключатель нагрузки переменного тока высокого напряжения FN7(C)-12 12кВ ручной с деятельностью панели
Высоковольтный выключатель нагрузки переменного тока FN7-12 — это новый тип газогенерирующего внутреннего высоковольтного выключателя нагрузки. Он подходит для трехфазных систем переменного тока частотой 50 Гц и номинальным напряжением 12 кВ. Он используется для отключения тока нагрузки и замыкания тока короткого замыкания.
Серия высоковольтных выключателей нагрузки и комбинированных предохранителей серии FN7(C)-12 основана на серии высоковольтных выключателей нагрузки FN7-12 и дополнена боковым рабочим механизмом, что делает установку более простой, удобной и функциональной. для удовлетворения различных требований пользователей.
Нормальная среда использования
1. Верхний предел температуры окружающего воздуха: +40 градусов, нижний предел: -25 градусов;
2. Высота не превышает 1000м;
3. Относительная влажность: среднесуточное значение не превышает 95%, среднемесячное значение не превышает 90%;
4. Интенсивность землетрясения не превышает 8 градусов;
5. Места без риска пожара, взрыва, химической коррозии и сильной вибрации;
6. Уровень загрязнения: Уровень II;
7. Окружающий воздух не должен быть значительно загрязнен коррозийными или легковоспламеняющимися газами и водяными парами.
Тип переключатель нагрузки переменного тока высокого напряжения FN7(C)-12 12кВ ручной с деятельностью панели
| проект | Единица | Данные | |
| Номинальное напряжение | kV | 12 | |
| Номинальный ток | A | 400 | 630 |
| Выдерживаемое напряжение промышленной частоты 1 мин. | kV | 42/48 | |
| 4S термостабильный номинальный ток (эффективное значение) | kA | 12.5 | 50 |
| Динамический стабильный ток (пиковое значение) | kA | 31.5 | 50 |
| Ток включения короткого замыкания | kA | 31.5 | 50 |
| Номинальный ток отключения | A | 400 | 630 |
| Номинальный ток передачи | A | 1000 | |
Ссылка на габаритный чертеж
Больше моделей
| Тип | Модель | DS | DX | L | R | RA | F |
| Заземлитель на входной клемме | Заземлитель на выходной клемме | Устройство блокировки | Предохранитель | Ударный выпуск | Силовое закрывающее устройство | ||
| Нет выпуска | FN7-12 | – | – | – | – | – | – |
| FN7-12DSL | △ | – | △ | – | – | – | |
| FN7-12DXL | – | △ | △ | – | – | – | |
| FN7-12R | – | – | – | △ | – | – | |
| FN7-12DSLR | △ | – | △ | △ | – | – | |
| FN7-12DXLR | – | △ | △ | △ | – | – | |
| С ударным выпуском | FN7-12RAF | – | – | – | – | △ | △ |
| FN7-12DSLRAF | △ | – | △ | – | △ | △ | |
| FN7-12DXLRAF | – | △ | △ | – | △ | △ |
Примечание: (-)без (△)с
Инструкция по заказу.
1. Модель, наименование и количество выключателя нагрузки.
2. Если устройство оснащено предохранителем, укажите тип, номинальное напряжение и номинальный ток предохранителя.
