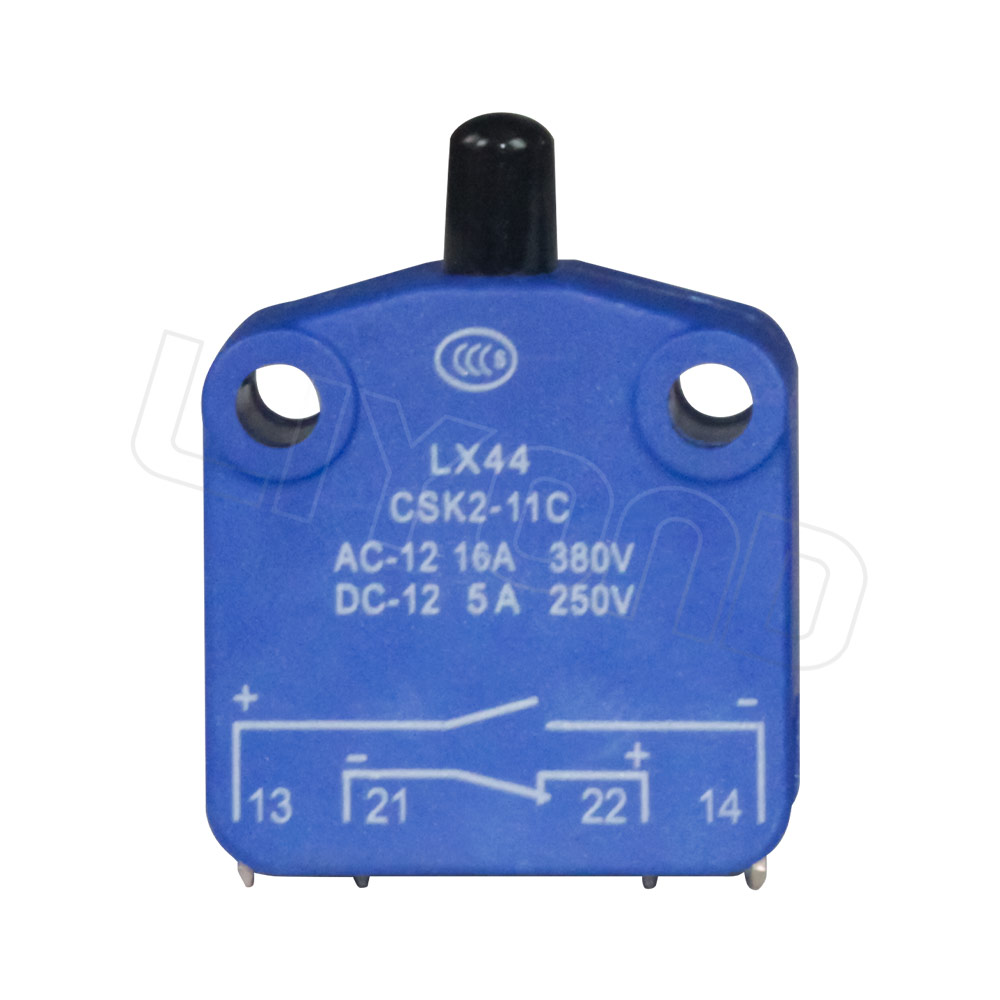

Концевой выключатель, переключатель хода в механизме CSK20-11

Ключевые технические преимущества

Высокая нагрузочная способность без промежуточных реле

Коммутационная способность микровыключателя составляет 16 А при напряжении 380 В (категория AC-12). Это позволяет напрямую управлять мощными вспомогательными цепями и исполнительными механизмами, исключая необходимость установки промежуточных реле.

Мгновенное срабатывание контактной группы

Конструкция с верхним толкателем оснащена внутренним пружинным механизмом мгновенного действия (snap-action). Переход между замкнутым и разомкнутым состоянием происходит дискретно и моментально, что предотвращает возникновение электрической дуги и гарантирует высокую точность позиционирования.

Четкая топологическая маркировка клемм

На синий корпус выключателя наведена нестираемая лазерная схема соединений. Контакты 13-14 являются замыкающими (NO), а контакты 21-22 — размыкающими (NC). Маркировка полярности сводит к нулю риск ошибок персонала при плотном монтаже внутри шкафов КСО и КРУ.

Жесткий полимерный термостойкий корпус

Оболочка выполнена из высококачественного синего диэлектрического пластика, устойчивого к термической деформации и механическим ударам. Компонент сохраняет геометрическую стабильность и параметры изоляции в жестких температурных условиях внутри ячеек при нагреве шин.

Концевой выключатель, переключатель хода в механизме CSK20-11

Каковы функции клемм путевого выключателя LX44 CSK2-11C?

Выключатель LX44 CSK2-11C имеет двухцепную структуру с 4 выводами. Клеммы 13-14 соответствуют нормально разомкнутому контакту (NO), а клеммы 21-22 — нормально замкнутому контакту (NC). Это позволяет одновременно передавать сигнал положения в цепь сигнализации и разрывать цепь питания привода для обеспечения безопасности.

Можно ли использовать выключатель LX44 CSK2-11C в цепях постоянного тока?

Да, LX44 CSK2-11C сертифицирован для работы в цепях постоянного тока по категории применения DC-12. Он выдерживает нагрузку до 5 А при номинальном напряжении 250 В DC, что делает его полностью пригодным для интеграции в цепи оперативного постоянного тока (ШОТ) и системы гарантированного электроснабжения подстанций.

Каким международным стандартам соответствует данный микровыключатель?

Микровыключатель LX44 CSK2-11C производится в условиях строгого заводского контроля внутренней системы качества и полностью соответствует международным стандартам IEC и CE для низковольтного распределительного и управляющего оборудования, обеспечивая полную аппаратную совместимость с импортными и локальными приводными механизмами.
