Крытый VCB FY-1 Вакуумный выключатель с выкатной тележкой
Модель FY-1 закрытый вакуумный высоковольтный выключатель тележка в сборе используется в основном в управления и защиты от номинального напряжения 12 (24 кВ). Диапазон применения номинальный ток 630-5000A и ток отключения 20-50KA. Оба твердых герметизированная полюс и упакованы доступны. Общее техническое исполнение полностью отвечает технические характеристики привода под национальным стандартом GB1984 “AC высокого напряжения выключателя”, а также IEC 56 стандартных.
Технические характеристики :
1. Это имеет модульную операционную механизм и интегрированный заряженную ручку
2. Газовые мягкого азотирования контакты низкоуглеродистых легированных сталей показывают высокую износостойкость.
3. Поверхность компонент принять композитный цинкование и компоненты могли выдержать испытание на нейтральную соль спрей для 350 hours.
4. По совершенных проверки и испытаний объектов, тележка в сборе будет служить автоматический выключатель с надежной и последовательной работы.
5. К услугам длинный выносливость design.The механическая прочность является 30000 циклов при малым током и 20000 циклов на высокой current.It свободно обслуживания во 10000 cycles.It отвечает стандартным требованиям уровня М2.
6. Специальные инструменты используются в сборке для обеспечения продукт с последовательным и высокого качества.
7. Об этом свидетельствует тестирования в соответствии с национальным стандартом GB1984-2003, что тележка в сборе соответствующий уровню М2-E2-C2 автоматического выключателя и может удовлетворить требования для отечественных и зарубежных заказчиков.
Технические параметры:
| Параметры | Единицы | Технические параметры |
| Рабочее напряжение цепи управления | в | AC,DC220/110 |
| Закрытие и открытие электрической энергии магнит | в | 370 |
| Заряженные двигателя | в | 70(40KA является 100) |
| Закрытие и открытие электрического тока магнит | A | 1.1(220V)/3.3(110V) |
| За текущий релиз рабочей тока | A | 2.5,3.5,5( ± 10%) |
| Заряженные время | с | ≤ 15 |
| время закрытия | мс | 35-70 |
| время открытия | мс | 20-50 |
| Вспомогательный контакт переключателя | 8K8B( Maximun 12K 12B) | |
| Стандартный квадратичной плагин подключения (воздух разъем) | 58 ядра | |
| Выход Механизм закрытия путешествия и электронное открывание | мм | 12 кВ -14/24 КВ-16 |

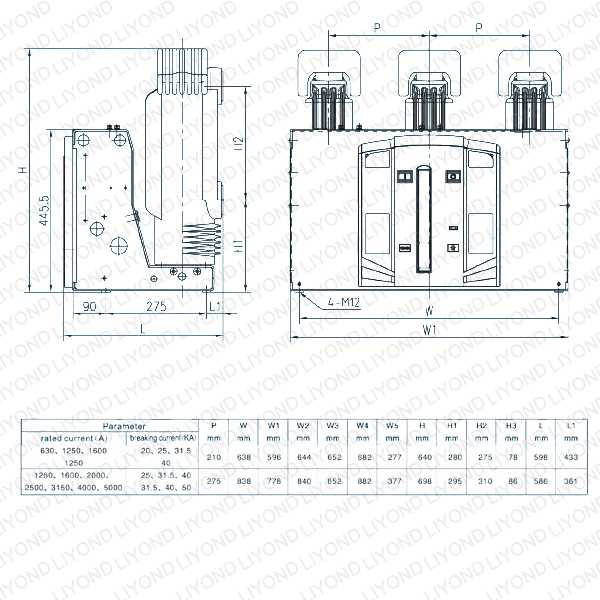

чертежи
