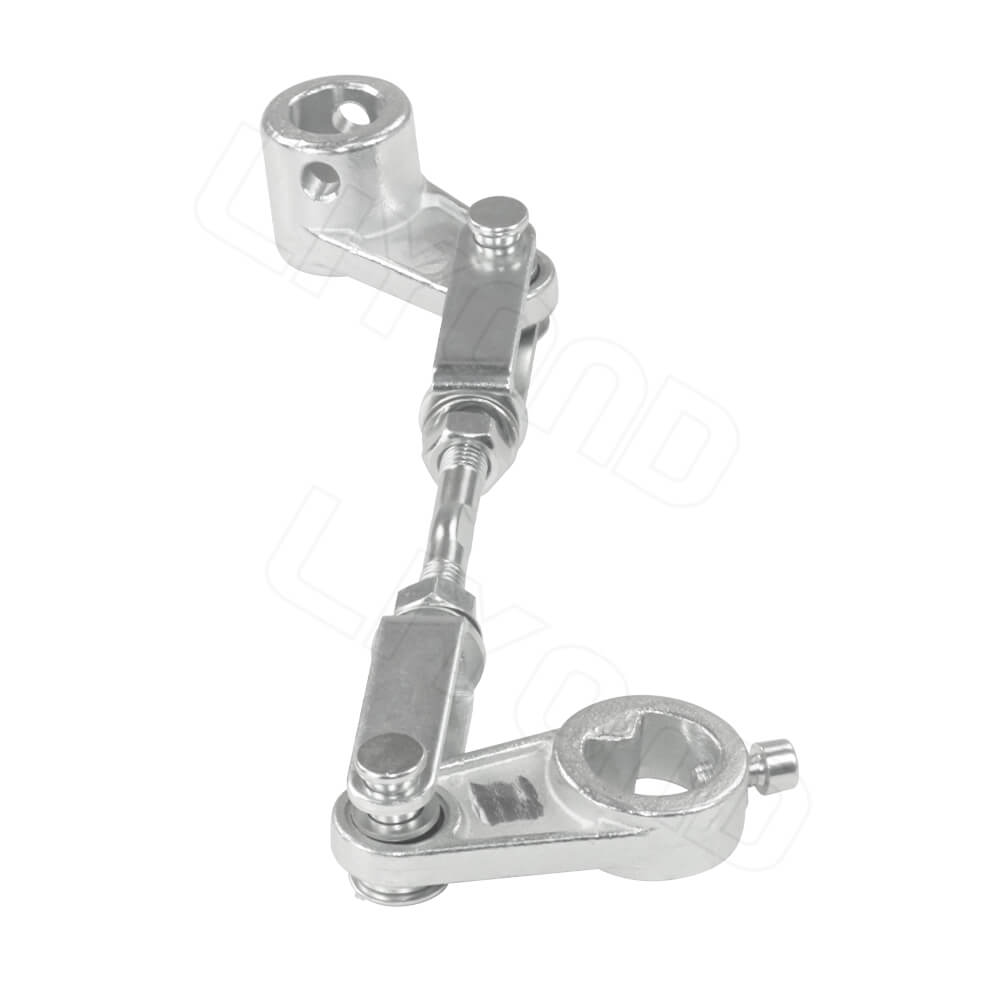

Распределительные устройства Приводы / узел шатуны 5XS.233.030.1-3
Шатун в распределительном шкафу представляет собой механическое соединительное устройство, обычно используемое для соединения и передачи силы или движения. В распределительных шкафах рычаг в основном используется для передачи движения приводного механизма для управления операциями размыкания и включения автоматических выключателей, разъединителей или других электрических компонентов. Обычно он разрабатывается с учетом долговечности, точности и механической прочности, чтобы обеспечить стабильную работу при частых операциях.
технические условия
1. Используется для распределительного шкафа
2. Гибкое управление
3. Выгодное цена
4. Красивый внешний вид
чертеж
| № | наименование | артикул | количество |
| 1 | Шатуна | 5*S.151.016 | 1 |
| 2 | Втулка | GB91-86 | 4 |
| 3 | Втулка | GB880-86 | 2 |
| 4 | Шайба | 8*S.950.010 | 4 |
| 5 | Захватная вилка | 8*S.257.010 | 2 |
| 6 | Болт М12 | GB170-86 | 2 |
| 7 | Шайба Ф12 | GB93-87 | 2 |
| 8 | Винт болт М12 * 120 | GB901-88 | 1 |
| 9 | Болт 8 * 16 | GB78-85 | 1 |
| 10 | Шатуна | 5*S.151.017 | 1 |
