Пружинный приводной механизм VSG -12кВ
Этот пружинный привод VSG предназначен для вакуумного выключателя VSG-12. Он представляет собой тип VCB высокого напряжения внутри помещения, подходит для 3-фазного переменного тока, 50 Гц и номинального напряжения 12 кВ, и применяется в местах с отключением различной нагрузки и частые операции в качестве блока защиты и управления, такие как промышленные и горнодобывающие предприятия, электростанции и трансформаторные подстанции.
Рабочие условия:
- Высота не более 2000 м;
- Температура окружающей среды: -15 ° С ~ + 40 ° С;
- Относительная влажность: среднемесячная не более 95%, дневная относительная влажность не более 95%;
- Уровень землетрясения не более 8 баллов;
- Без опасности пожара, коррозии газа, взрыва, вибрации.
Технические данные
| Параметры | Единицы | параметры | |
| Номинальное напряжение | кВ | 12 | |
| Номинальное напряжение изоляции | 1мин.Выдерживаемое напряжение промышленной частоты | кВ | 65 |
| Выдерживаемое напряжение грозового импульса (пик) | кВ | 75 | |
| Номинальная частота | Гц | 50/60 | |
| Номинальный ток | A | 630,1250,1600,2000,2500,3150 | |
| Номинальный кратковременный выдерживаемый ток | кВ | 20,25,31.5 | |
| Номинальный пиковый выдерживаемый ток | 50,63,80 | ||
| Номинальная продолжительность короткого замыканиязамыкания | S | 4 | |
| переменный ток составляющая скорости тока короткого замыкания | kA | 42 | |
| Номинальный ток короткого замыкания | kA | 50,63,80,100 | |
| Механическая жизнь | время | 10000 | |
| Допустимая толщина истирания подвижных и неподвижных контактов | mm | 3 | |
| Время дуги | ms | ≤15 | |
рисунок

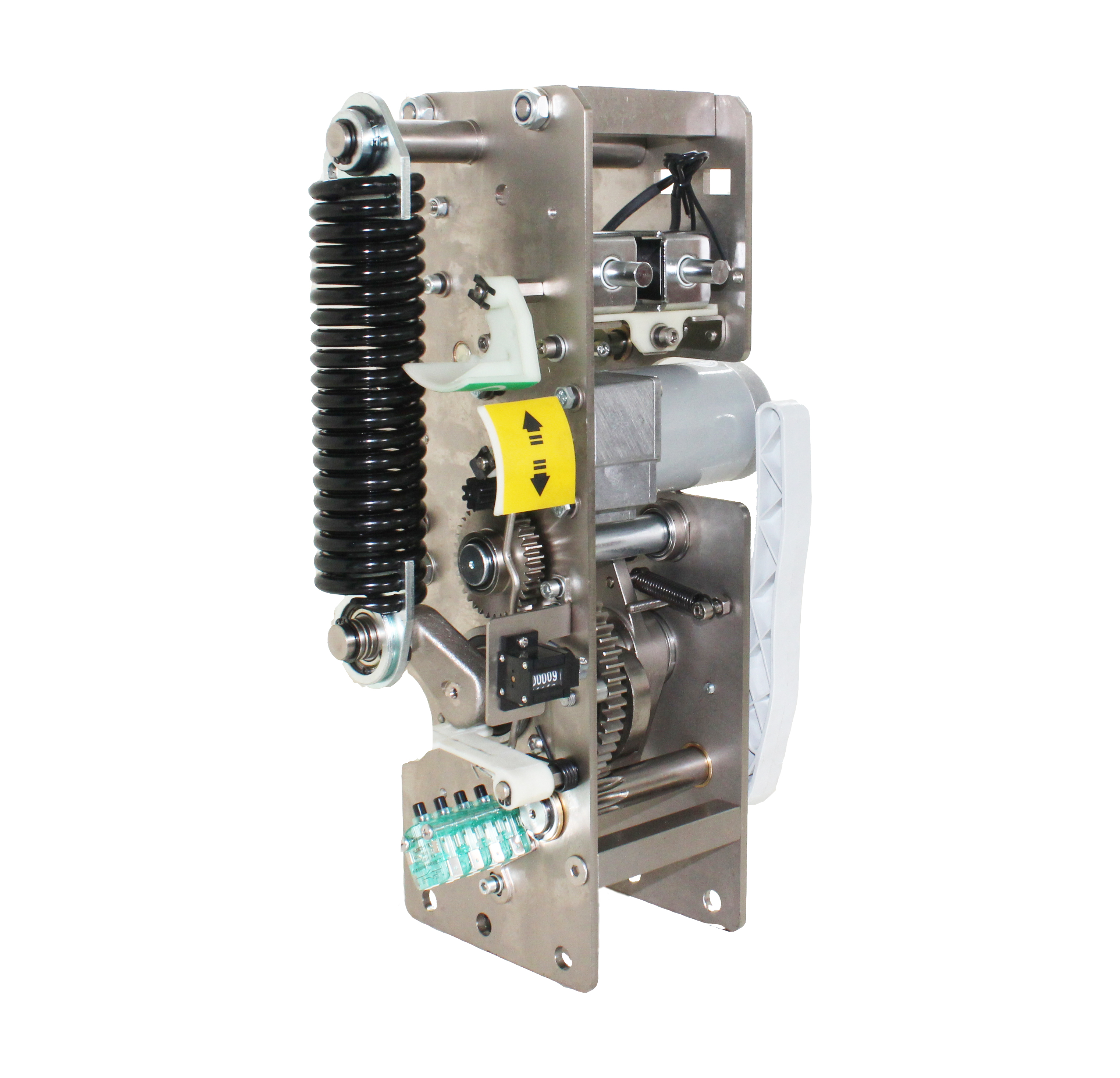

Пружинный приводной механизм VSG -12кВ
