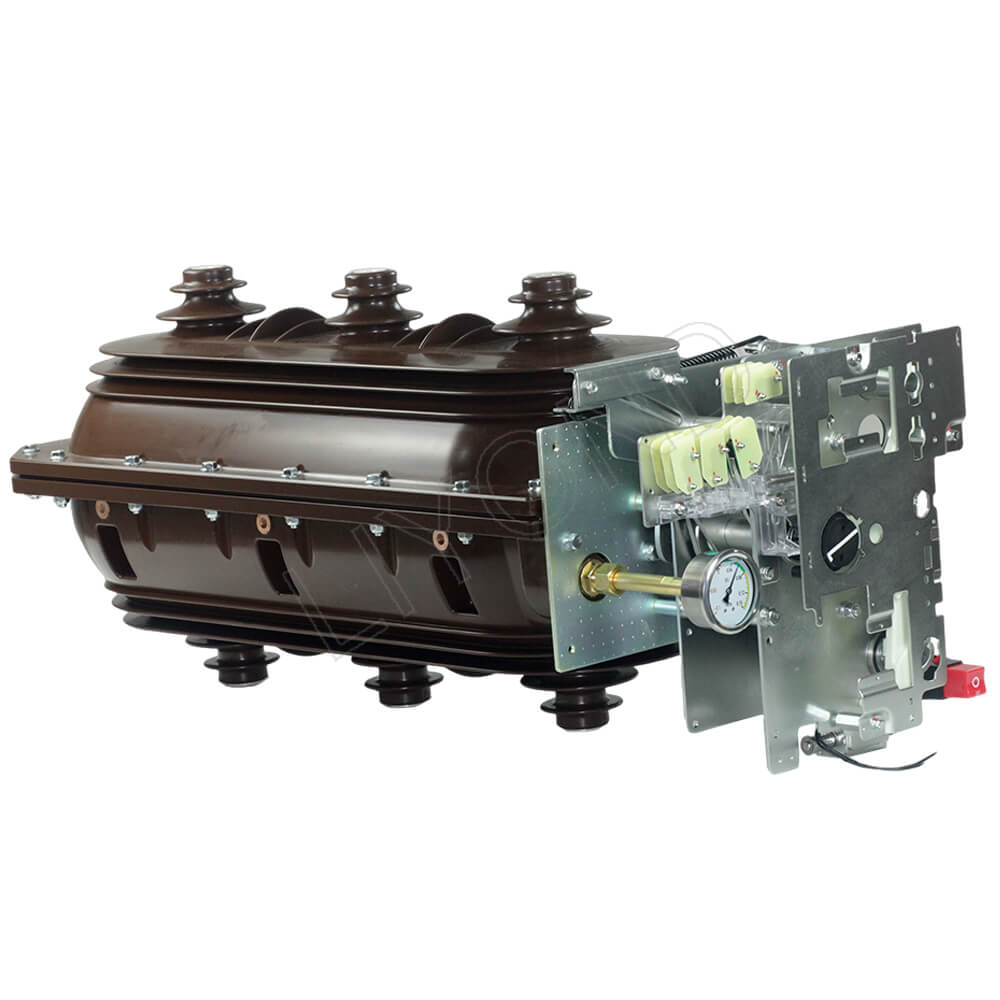

24 кВ 630A Разъединители SF6 Выключатель нагрузки для отходящей линии RMU

24 кВ 630A Разъединители SF6 Выключатель нагрузки для отходящей линии RMU

• спецификация
• техническая спецификация

• 24 кВ 630A Разъединители SF6 Выключатель нагрузки для отходящей линии RMU

  FLN □-24kV SF6 выключатель нагрузки является переключателем оборудование для среднего напряжения, используя газ SF6, как дуга пожаротушения и изолирующих medium.There которые три рабочих положения: открытые, закрытые, положение земли в коммутаторе. Компактный размер, простота установки, и прекрасно приспособляемость к среде сделать выключатель подходит для различных применений.

  Его можно разделить на два типа: FLN □-24kV ( K type single spring operating mechanism ), FLRN □-24кВ(Типа двойная пружина привод). Последний тип может быть оснащен комбинации предохранителей, имея контроль и защитную функцию, которая может быть использована для питания и подстанции в качестве защитной и устройства управления, особенно подходит для кольца основного блока, коробка кабельного и коммутационного подстанции.

  Разъединитель 24 кВ SF6 нагрузки

  состояние окружающей среды

  1. Температура окружающей среды: -40℃~+40℃

  2. относительная влажность：Среднесуточная ≤95%，Среднемесячная≤90%

  3. Высота над уровнем моря: ≤2000m

  4. интенсивность землетрясения：≤8 степень

  5. Нет агрессивных газов, без горючих газов, без пара и сотрясений.

  * Годовая процентная утечки≤0.1%

  * Особые условия：При уменьшении высоты＞2000m, пожалуйста указать, чтобы отрегулировать схему проектирования.



• 24 кВ 630A Разъединители SF6 Выключатель нагрузки для отходящей линии RMU

  ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ	БЛОК	FLN □ Разъединитель -24D/T630-20 нагрузки		FLRN □-24D/T100-31.5 LBS + предохранительные, комбинированные агрегаты
  Номинальное напряжение	кВ	24		24
  номинальная частота	Гц	50		50
  номинальный ток	A	630		100
  Short-duration（1мин） выдерживаемое напряжение промышленной частоты	кВ	65		65
  Импульсное напряжение	кВ	125		125
  Номинальная выдерживаемое напряжение промышленной частоты（5мин）	кВ	24		24
  Номинальный кратковременный выдерживаемый ток (switch/3s выключатель нагрузки)	кА	20		20
  Номинальный кратковременный выдерживаемый ток (заземлителем / 2s)	kA	20		20
  Ток электродинамической стойкости (Выключатель нагрузки)	kA	50		50
  Ток электродинамической стойкости (Заземлитель)	kA	50		50
  Тока Номинальная включающая короткого замыкания (Выключатель нагрузки)	kA	50		125
  Делая Номинальный ток короткого замыкания (Заземлитель)	kA	50		50
  Номинальная замкнутого контура тока отсева	A	630
  Номинальная активная нагрузка ток отключения	A	630
  Номинальная кабель зарядки ток отключения	A	10		10
  Номинальный ток отключения короткого замыкания	кА			31.5
  Номинальный ток передачи	A			1400
  Тип предохранителя					XRNT-12kV/100A
  Выход взрыватель энергии	J				1±0.5
  Механическая износостойкость LBS / заземлитель	время	3000/2000		3000
  Воздушная изоляция расстояние заряженного тела и землей	мм	≥ 180		≥ 180
  SF6 давления газа (Относительное давление при 20℃ )	бар	0.4		0.4
  Открытие и закрытие одновременность	Миссисипи	≤ 2		≤ 2

  LBS рисунок
