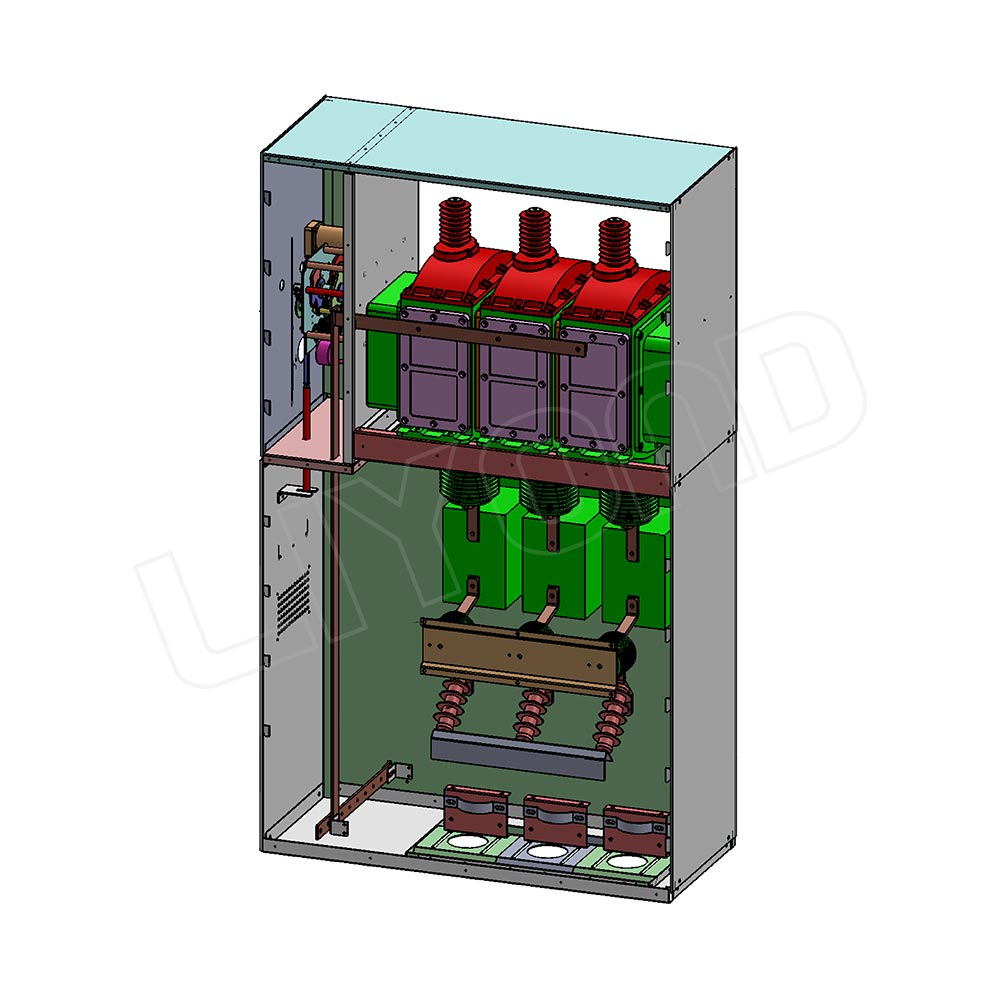

Экологически безопасное КРУЭ 24 кВ с воздушной изоляцией без SF6 (RMU)
Данная серия комплектных распределительных устройств моноблочного типа (КРУЭ / RMU) на напряжение 24 кВ представляет собой нашу новую разработку в области средневольтного распределительного оборудования. Созданное в рамках глобального перехода на зеленые технологии и жестких ограничений на использование углеродосодержащих газов, данное распределительное устройство является высокоэффективной альтернативой традиционным элегазовым моноблокам.
Изоляция токоведущих частей внутри герметичных модульных полюсов (отсеков) обеспечивается сухим очищенным воздухом, а коммутация номинальных токов осуществляется вакуумным выключателем нагрузки (ВВН), что сводит выбросы парниковых газов к нулю и полностью удовлетворяет стандартам ГОСТ и IEC. Благодаря компактной интеграции выключателя, стандартная ширина ячейки по фронту составляет 500 мм, при этом компоновка и линейные модули могут быть адаптированы под индивидуальные технические проекты заказчика (с возможностью верхнего или бокового расширения).
Технические параметры ячейки ВВН
| Параметр | Значение для модуля ВВН |
| Номинальное напряжение | 24 кВ |
| Изоляционная среда | Сухой очищенный воздух |
| Метод дугогашения | Вакуумная камера |
| Номинальный ток | 630 А |
| Номинальная частота | 50 / 60 Гц |
| Выдерживаемое напряжение промышленной частоты (фаза-фаза, земля / разрыв) | 65 кВ / 79 кВ |
| Выдерживаемое напряжение грозового импульса (фаза-фаза, земля / разрыв) | 125 кВ / 145 кВ |
| Номинальный кратковременный выдерживаемый ток (4с) | 20 кА |
| Номинальный пиковый выдерживаемый ток (ток замыкания) | 50 кА |
| Количество отключений активной нагрузки (630А) | 1000 раз |
| Номинальное рабочее давление газа (при 20°C) | 0.04 МПа |
| Годовая утечка газа | < 0.01% / год |
| Механический ресурс (Выключатель / Разъединитель) | 5000 циклов |
| Механический ресурс (Заземляющий выключатель) | 3000 циклов |
| Степень защиты корпуса / Газовых отсеков | IP4X / IP67 |

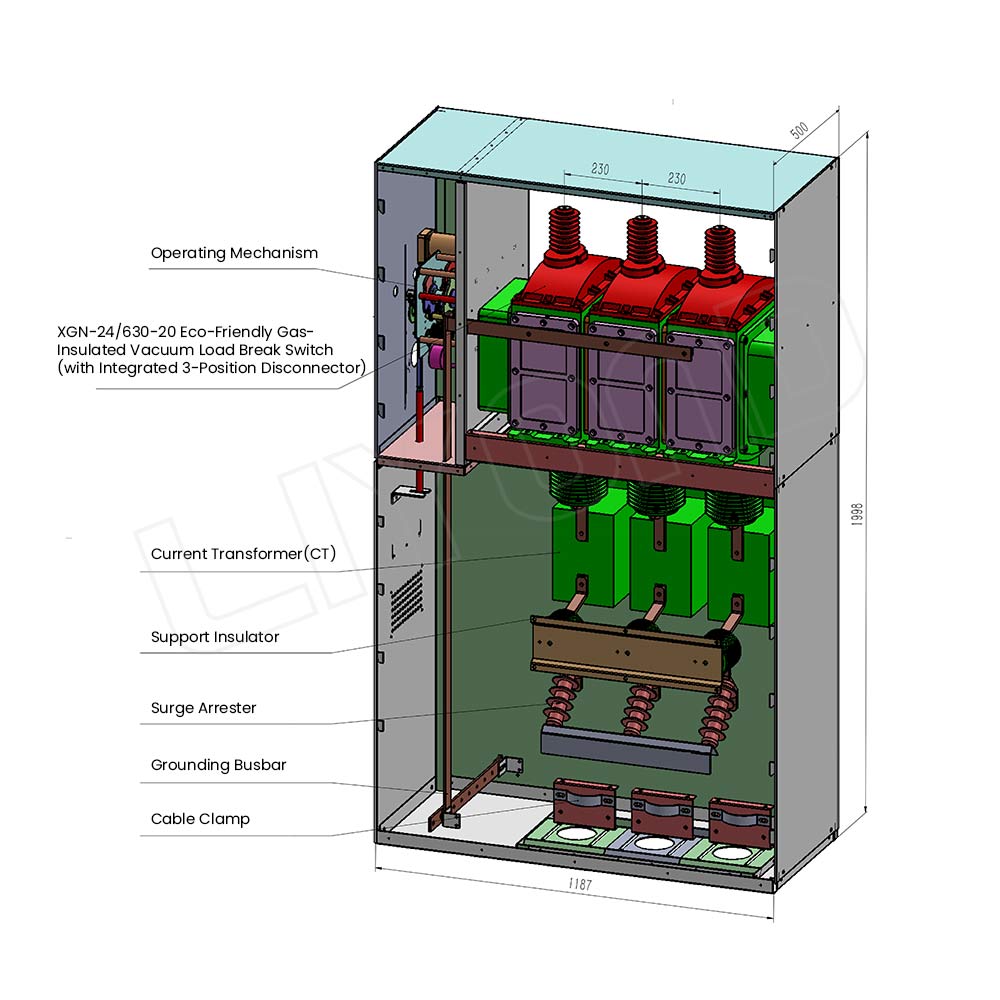

| Стандартные габариты ячейки (Ширина х Глубина х Высота) | 500 мм х 1187 мм х 1998 мм |
Преимущества и особенности конструкции
Безопасность и визуальный контроль: Выключатель имеет выраженный и видимый «двойной» разрыв изоляции, что гарантирует максимальную безопасность персонала во время проведения регламентных работ.
Модульная блокировка «5 защит»: Надежно защищает от ошибочных действий персонала. Дверь кабельного отсека оснащена механизмом аварийной разблокировки и может быть открыта только при полном заземлении главной цепи. И наоборот: отключить заземляющий нож и включить выключатель можно только после того, как дверь кабельного отсека будет полностью закрыта и заблокирована.
Высокая степень унификации: Элементы схем с верхним и нижним расположением разъединителя имеют уровень взаимозаменяемости деталей более 90%, что существенно упрощает сервисное обслуживание и снижает затраты на складские запасы комплектующих.
Информация для заказа
При формировании запроса или технического задания для оценки кастомизации, пожалуйста, предоставьте:
1. Схему главных цепей (однолинейную схему), план расположения ячеек и габаритный чертеж помещения.
2. Принципиальную схему вторичных цепей КРУЭ.
3. Требуемый тип исполнения (схема с верхним или нижним разъединителем).
4. Необходимость расширения системы сборных шин (модули бокового или верхнего расширения).
5. Особые условия эксплуатации (например, установка в высокогорных районах свыше 2000 м над уровнем моря).
Отправьте ваше техническое задание на почту или заполните форму ниже для получения коммерческого предложения в течение 24 часов!
Часто задаваемые вопросы (FAQ)
Вопрос: Является ли данное КРУЭ моноблоком с общим элегазовым баком (рыбьей костью)?
Ответ: Нет. В отличие от традиционных элегазовых моноблоков с общим нержавеющим резервуаром, наше экологически безопасное КРУЭ серии XGN использует модульную, независимую пофазную изоляцию и вакуумную дугогасительную камеру. В качестве изоляционной среды применяется чистый сухой воздух под низким давлением. Такая конструкция полностью исключает использование токсичного и подлежащего налогам газа SF6, а также делает обслуживание отдельных модулей более гибким.
Вопрос: Соответствуют ли габариты 500 мм х 1187 мм х 1998 мм на чертеже стандартным проектным решениям?
Ответ: Да, ширина по фронту 500 мм является нашим высокостандартизированным решением для компактных распределительных сетей 24 кВ, что позволяет легко производить замену старых шкафов. Указанные на чертеже габариты (включая общую компоновочную ширину/глубину 1187 мм и высоту 1998 мм) являются стандартными базовыми размерами ячейки в сборе. Если вашему объекту требуются иные габариты или нестандартное шасси, наше конструкторское бюро проведет оценку по вашему опросным листам.
