35кВ Керамический Столб SF6 Рубильник LW8-40.5

35кВ Керамический Столб SF6 Рубильник LW8-40.5

• Спецификация
• Технические характеристики
• Технический рисунок

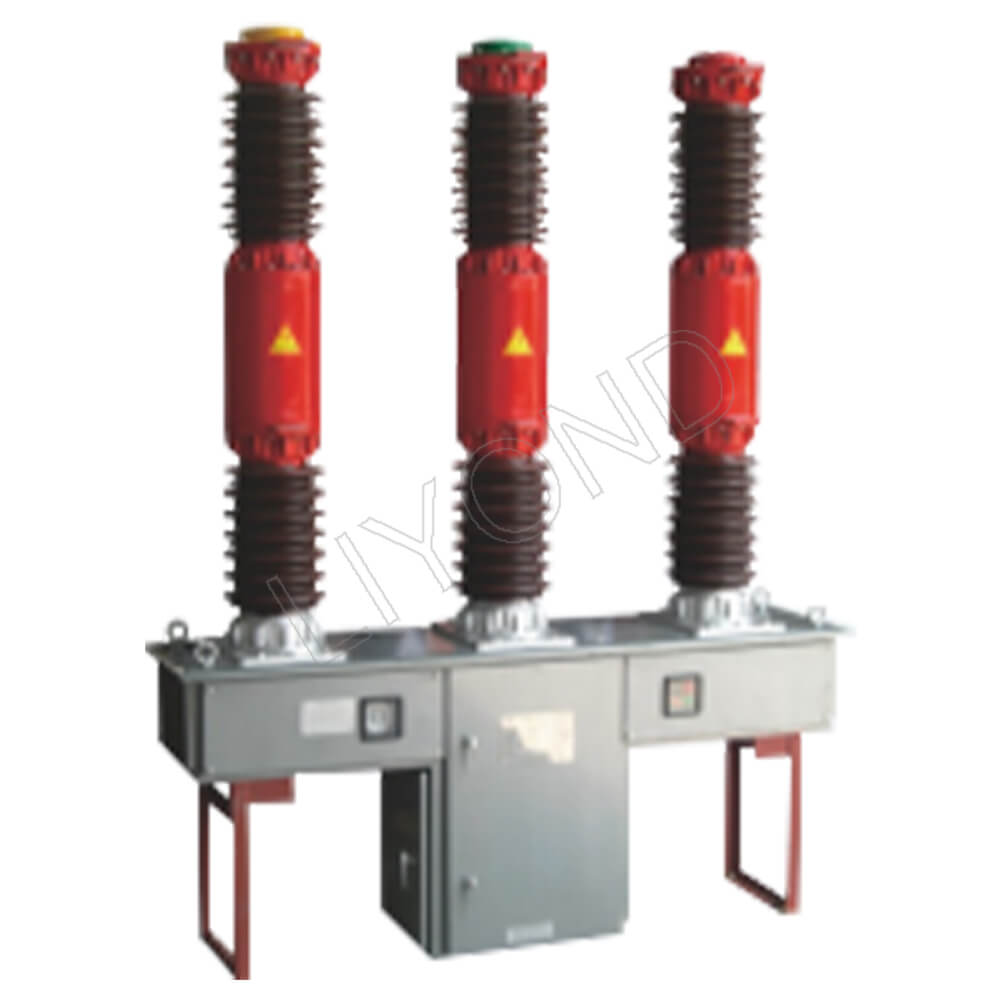

• 35кВ Керамический Столб SF6 Рубильник LW8-40.5 – Описание продукта

  LW8(A)-40.5 — это наружный трехфазный высоковольтный рубильник переменного тока с частотой 50 Гц, предназначенный для использования в энергосистемах с номинальным напряжением 40,5 кВ. Он использует газ SF6 как средство для гашения дуги и изоляции, с механизмом гашения дуги сжатым газом, что обеспечивает отличные характеристики прерывания тока. Этот рубильник широко используется в энергетических системах с номинальным напряжением 40,5 кВ. Он может использоваться для открытия и закрытия номинальных токов и токов короткого замыкания на трансформаторных подстанциях и электростанциях, а также может использоваться в качестве коммутационного рубильника и для отключения конденсаторных банков. Устройство оснащено встроенным токовым трансформатором для измерений и защиты, что делает его идеальным для замены старых рубильников.

  Структура продукта:

  Рубильник выполнен в виде керамического столба с тремя отдельными фазами. Каждая фаза оснащена камерой для гашения дуги с сжатым воздухом, а газ трех фаз соединяется медными трубками. Рубильник состоит из керамической оболочки, токового трансформатора, камеры для гашения дуги, абсорбера, коробки передачи, соединительных штанг, базовой рамы и пружинного механизма. Керамическая оболочка служит опорой и изоляционным элементом для соединения главной цепи рубильника с энергосистемой. Поскольку она соединена с корпусом рубильника и является частью герметичного сосуда, она обладает высокой прочностью и отличной герметичностью.

  Применение:

  • Передача и распределение электроэнергии: Подходит для использования в подстанциях, трансформаторных станциях и распределительных сетях.
  • Коммутационные операции: Подходит для переключения номинальных токов, токов короткого замыкания и аварийного отключения.
  • Защита конденсаторных банков: Может использоваться для отключения конденсаторных банков, обеспечивая безопасную эксплуатацию.
  • Идеальная замена: Отличный выбор для замены старых и устаревших рубильников в системе.

  Условия эксплуатации:

  1. Высота над уровнем моря: до 3000 метров.
  2. Температура окружающей среды: от -30°C до +45°C.
  3. Уровень загрязненности: Уровни II, III, IV.
  4. Относительная влажность: Среднесуточная влажность не более 95%, среднемесячная влажность не более 90% (при 25°C).
  5. Ветровое давление: Не более 700Па (эквивалентно 34 м/с).
  6. Условия эксплуатации: Не рекомендуется для мест с воспламеняющимися веществами, взрывной опасностью, химической коррозией и сильными вибрациями.

• Фарфоровая колонка SF6 автоматического выключателя 35 кВ LW8-40.5 Технические параметры

  Name		Unit	Data
  Rated voltage		kV	35
  Maximum voltage		kV	40.5
  Rated insulation level	Lightning impuse withstand vltage (Full-wave peak)	kV	200/215 (across open contact)
  	Power frequency wthstand votage (1min)	kV	95/118 (across open contact)
  Rated current		A	1600/2000/2500/3150
  Mechanical endurance		time	5000
  Rated SF6 pressure (20″C REL.)		MPa	0.4/0.5
  Lockout pressure (20°C REL.)		MPa	0.3/0.4
  Minimum operation temperature		℃	-40/-30
  Rated short-circuit breaking current		kA	20/25/31.5
  Rated short-circuit making current (peak)		kA	50/63/80
  Rated shot-time withstand current		kA	20/25/31.5
  Rated peak withstand current		kA	50/63/80
  Rated out-of-phase breaking current		kA	5/6.3/8
  Total braking time under rated short-circuit breaking current		time	20
  Closing time (under rated operation voltage)		s	≤0.1
  Opening time (under rated operation voltage)		s	≤0.06
  Rated operation sequence			O-0.3s-CO-180s-O
  Rated switching single capacitor bank current		A	400
  Rated short-circuit duration		s	4
  Annual leakage		%/year	≤0.3
  Moisture content ofSF6 (20″C )		uL/L	≤150
  Rated operation voltage ftted with CT14 spring mechanism
  Voltage of opening and closing coil		V	AC220/380; DC48/110/220
  Voltage of charging motor		V	AC220;DC110/220



  Name	Unit	Data
  Moving Contact Stroke	mm	95±2
  Contact Opening Distance	mm	60±1.5
  Inter-phase Closing Synchronization	ms	≤3
  Inter-phase Opening Synchronization	ms	≤2
  Main Circuit Resistance	μΩ	≤120
  Closing Speed	m/s	3.2±0.2
  Opening Speed	m/s	3.4±0.2
  Closing Buffer Stroke	mm	10
  Closing Buffer Positioning Brake	mm
  Local 48.6 kV	PC	20
  Discharge 28 kV	PC	10

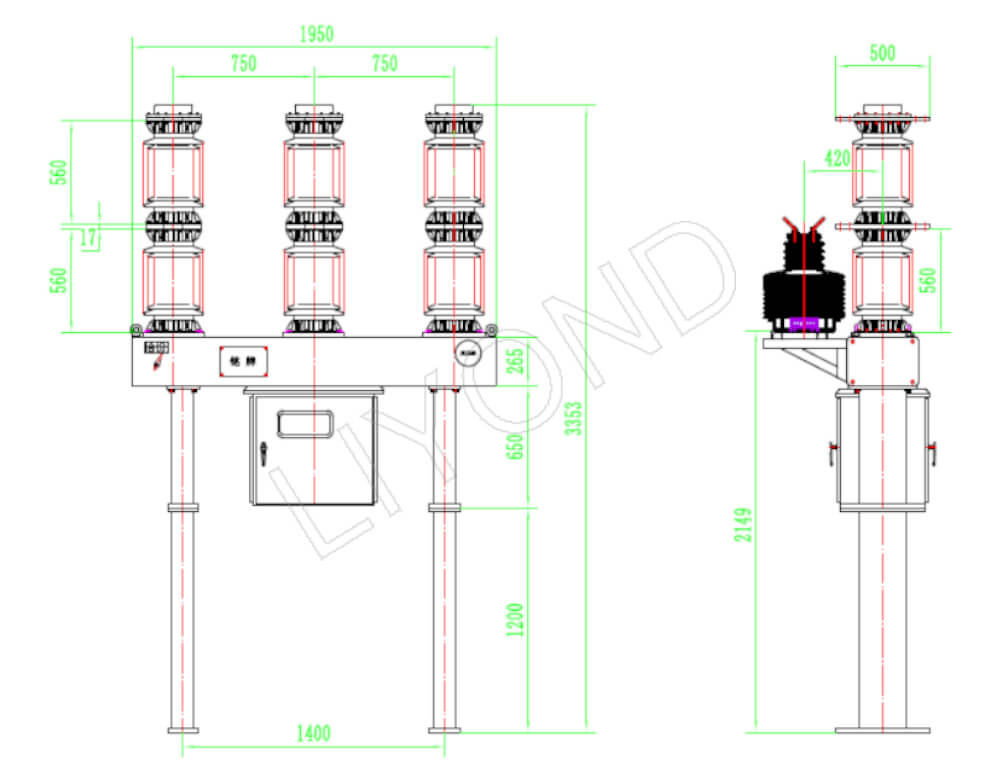

• LW8-40.5 Автоматический выключатель SF6 Ссылка на габаритный чертеж



  Инструкции по заказу

  1. Модель рубильника, технические характеристики;
  2. Номинальные электрические параметры (напряжение, ток, ток короткого замыкания и т.д.);
  3. Условия эксплуатации (температура окружающей среды, высота над уровнем моря, уровень загрязненности окружающей среды);
  4. Напряжение для привода и напряжение для двигателя;
  5. Количество, токовое соотношение и уровень комбинации внутренних или внешних токовых трансформаторов. Вторичная нагрузка;
  6. Наименование и количество запасных частей, специализированных инструментов и оборудования (необходимы для отдельного заказа).
