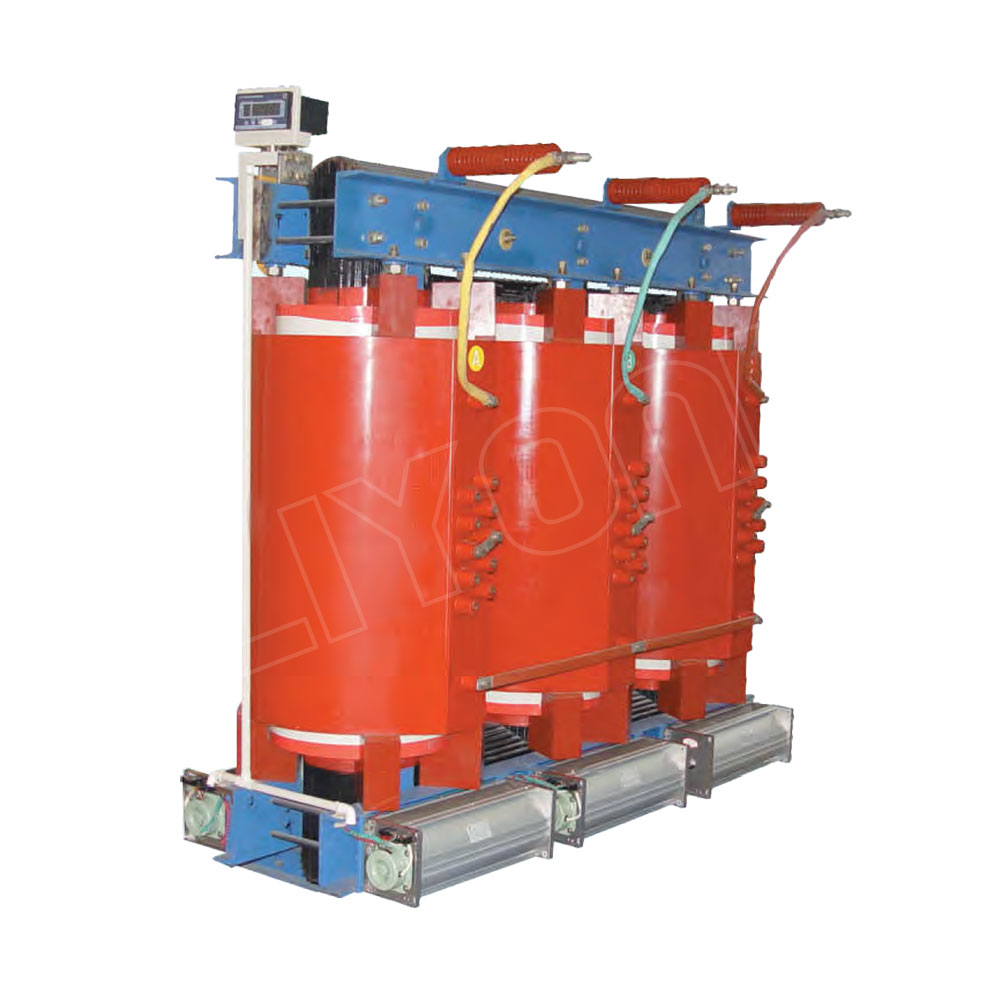

Трансформатор сухой с литой изоляцией серии SCB10 35 кВ (до 6300 кВА)
Сухие трансформаторы серии SC(B)10 с литой изоляцией из эпоксидной смолы предназначены для установки внутри помещений, где критически важны пожарная безопасность, экологическая чистота и минимальное техническое обслуживание. Благодаря классу напряжения 35 кВ, эти трансформаторы идеально подходят для высотных зданий, больниц, торговых центров, школ, подземных подстанций, электростанций, нефтяных месторождений и горнодобывающих предприятий. Продукция полностью соответствует стандартам GB1094.1-5 и GB1094.11.
Основные преимущества
Высокая пожаробезопасность: Самозатухающая литая смола делает трансформатор огнестойким и взрывобезопасным.
Энергоэффективность: Низкие потери холостого хода и высокая эффективность позволяют снизить эксплуатационные расходы.
Низкий уровень шума: Специальная структура сердечника и герметизация смолой значительно снижают уровень рабочего шума.
Высокая надежность: Тысячи эксплуатируемых единиц подтверждают соответствие международным стандартам надежности.
Отличная влагостойкость: Способность работать при 100% влажности; не требуется предварительная сушка после длительного простоя.
Не требует обслуживания: Отсутствие масла и охлаждающей среды снижает совокупную стоимость владения.
Конструктивные особенности
1. Магнитопровод:
Изготовлен из высокопроницаемой холоднокатаной электротехнической стали с ориентированной зернистой структурой.
Ступенчатые стыки под углом 45°
Поверхность покрыта специальной смолой для защиты от коррозии и влаги.
2. Обмотки:
Обмотки низкого напряжения (НН) выполнены из медной фольги с изоляцией класса F.
Использование фольги устраняет проблемы высоких механических напряжений при коротком замыкании и обеспечивает лучшее рассеивание тепла.
Торцы обмоток герметизированы смолой для защиты от загрязнений.
3. Система температурного контроля:
Оснащен цифровым контроллером серии BWDK.
Датчики температуры встроены в верхнюю часть каждой катушки НН.
Функции: автоматический мониторинг температуры трех фаз, индикация, сигнализация о перегреве и функция аварийного отключения.
Основные технические параметры
| Номинальная мощность (кВА) | Комбинация напряжений | Схема и группа соединения | Потери (кВт) | Ток холостого хода (%) | Напряжение короткого замыкания (%) | Вес (без кожуха) (кг) | Вес (с кожухом) (кг) | |||
| Высокое напряжение (кВ) | Диапазон регулирования ВН | Низкое напряжение (кВ) | Нагрузочные потери (при 120℃) | Потери холостого хода | ||||||
| 50 | 38.5 35 |
±5% ±2×2.5% |
0.4 | Yyn0 Dyn11 |
1.43 | 0.45 | 2.80 | 6 | 720 | 770 |
| 100 | 2.09 | 0.63 | 2.4 | 890 | 950 | |||||
| 160 | 2.83 | 0.792 | 1.8 | 1000 | 1060 | |||||
| 200 | 3.33 | 0.88 | 1.8 | 1260 | 1320 | |||||
| 250 | 3.8 | 0.99 | 1.60 | 1420 | 1480 | |||||
| 315 | 4.51 | 1.18 | 1.6 | 1730 | 1790 | |||||
| 400 | 5.42 | 1.38 | 1.4 | 1840 | 1900 | |||||
| 500 | 6.65 | 1.62 | 1.4 | 2200 | 2270 | |||||
| 630 | 7.7 | 1.86 | 1.2 | 2630 | 2700 | |||||
| 800 | 9,12 | 2.16 | 1.2 | 3260 | 3330 | |||||
| 1000 | 10.45 | 2.43 | 1 | 3990 | 4060 | |||||
| 1250 | 12.73 | 2.84 | 0.9 | 4470 | 4540 | |||||
| 1600 | 15.49 | 3.24 | 0.9 | 5570 | 5640 | |||||
| 2000 | 18.24 | 3.83 | 0.9 | 6410 | 6480 | |||||
| 2500 | 21.85 | 4.46 | 0.9 | 6930 | 7030 | |||||

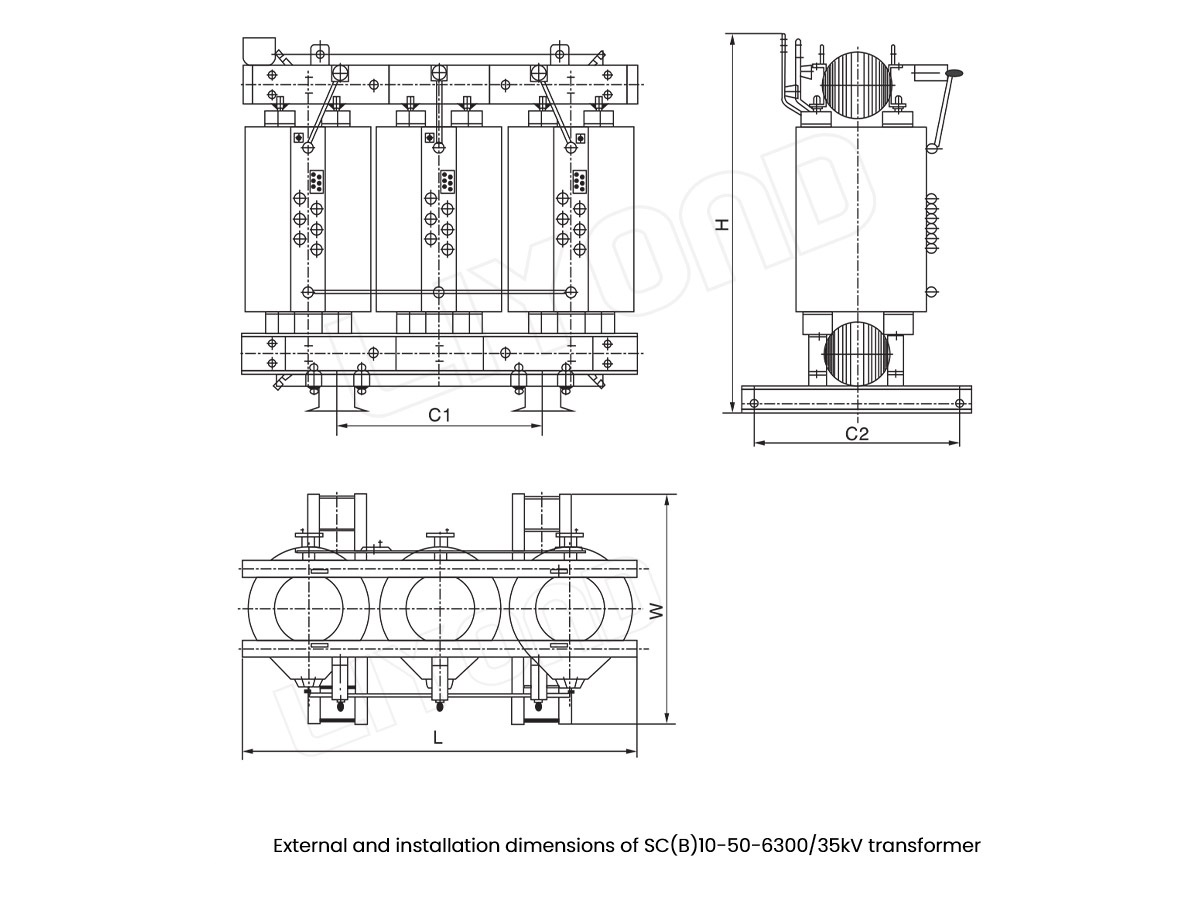

Габаритные и установочные размеры
| Номинальная мощность (кВА) | Габаритные и установочные размеры (мм) | ||||
| L | W | H | C1 | C2 | |
| 50 | 1180 | 890 | 1050 | 660 | 660 |
| 100 | 1250 | 900 | 1350 | 660 | 660 |
| 160 | 1540 | 920 | 1660 | 820 | 820 |
| 200 | 1620 | 920 | 1750 | 820 | 820 |
| 250 | 1650 | 940 | 1800 | 820 | 820 |
| 315 | 1670 | 940 | 1850 | 820 | 820 |
| 400 | 1720 | 1150 | 1900 | 820 | 820 |
| 500 | 1810 | 1150 | 1940 | 820 | 1070 |
| 630 | 1850 | 1150 | 1990 | 820 | 1070 |
| 800 | 1990 | 1150 | 2010 | 820 | 1070 |
| 1000 | 2020 | 1150 | 2040 | 1070 | 1070 |
| 1250 | 2080 | 1150 | 2120 | 1070 | 1070 |
| 1600 | 2130 | 1150 | 2320 | 1070 | 1070 |
| 2000 | 2180 | 1150 | 2480 | 1070 | 1070 |
| 2500 | 2200 | 1150 | 2600 | 1070 | 1070 |
| 3150 | 2580 | 1320 | 2610 | 1070 | 1070 |
| 4000 | 2680 | 1320 | 2650 | 1070 | 1070 |
| 5000 | 2890 | 1350 | 2680 | 1475 | 1070 |
| 6300 | 2980 | 1700 | 2800 | 1475 | 1070 |
Информация для заказа
Для обеспечения точного подбора оборудования и своевременной доставки, пожалуйста, предоставьте следующие данные при размещении заказа:
Модель изделия
Номинальная мощность (кВА)
Номинальное напряжение ВН / НН (кВ)
Диапазон регулирования ВН
Количество фаз (обычно 3-фазный)
Частота (50 Гц)
Схема и группа соединения обмоток (Yyn0 или Dyn11)
Требования к защитному кожуху (если применимо)
Почему стоит выбрать этот трансформатор?
Безопасность при эксплуатации внутри помещений: Огнестойкий, нетоксичный и самозатухающий материал.
Энергоэффективность: Низкие потери способствуют сокращению эксплуатационных расходов.
Экологичность: Без масла, отсутствует риск утечки или загрязнения окружающей среды.
Подтвержденная надежность: Спроектирован и протестирован на соответствие строгим международным стандартам.
Простота установки: Компактные габариты, подходит для прямой установки в центрах нагрузки.
