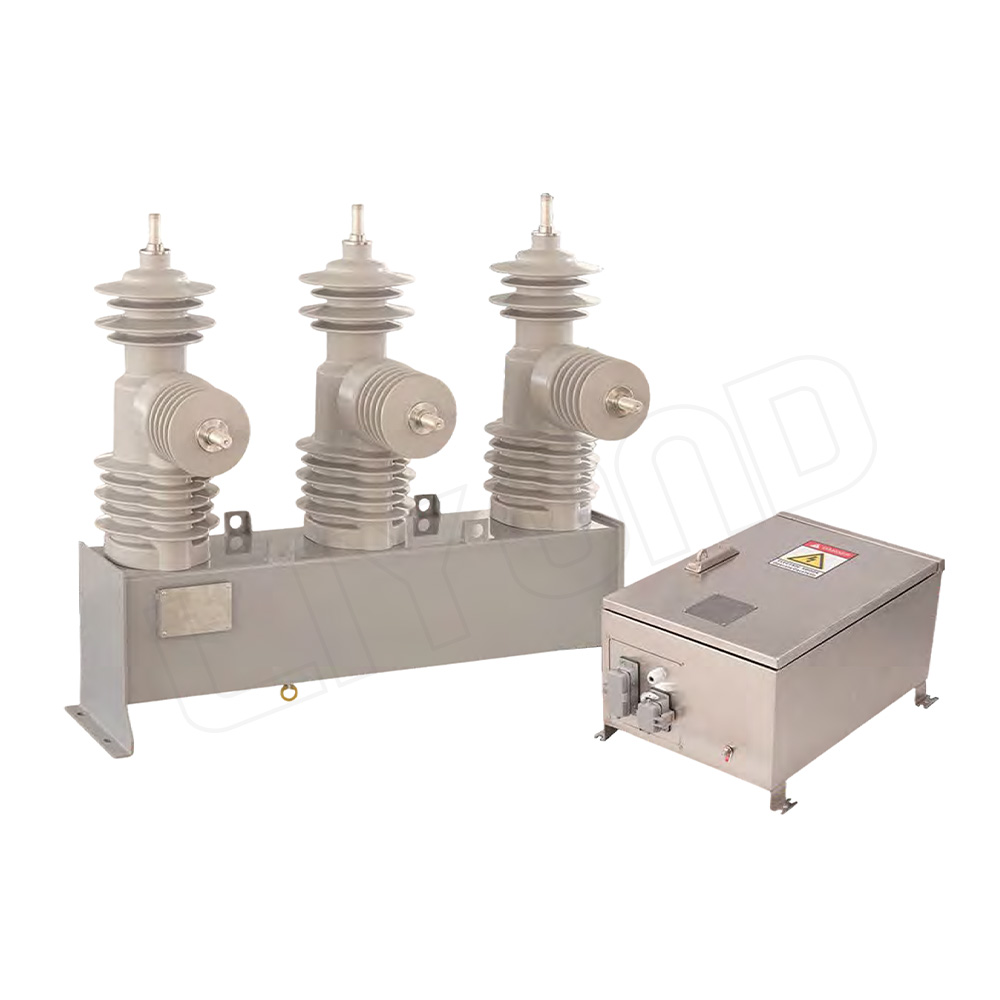

38кВ Трёхфазный автоматический реклоузер среднего напряжения для энергосистем
Серия LYVZ38 — это флагманское решение для наружной установки в системах до 38 кВ. Реклоузеры этой серии обладают ударной грозовой стойкостью 170 кВ, длинной ползучей дистанцией 1290 мм и высокой отключающей способностью до 40 кА, что делает их идеальными для критически важной инфраструктуры энергосетей.

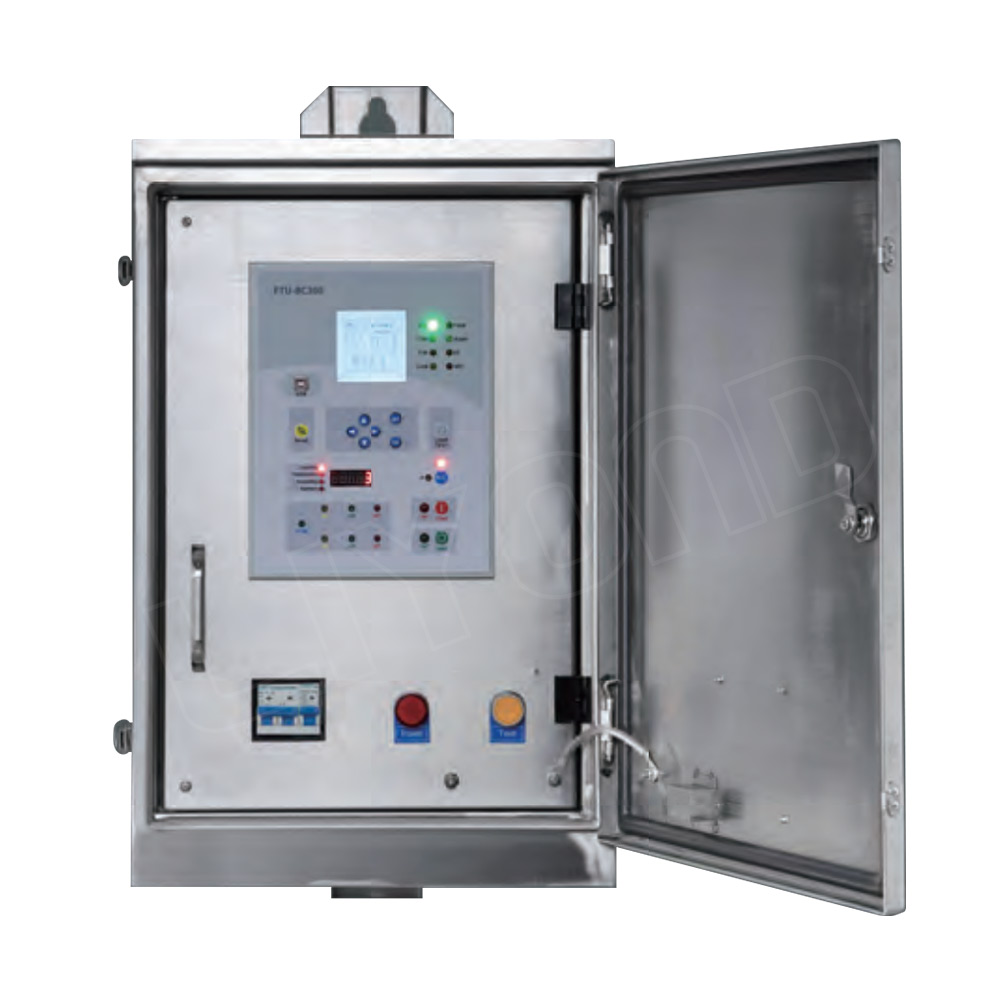

Магнитный привод с объединённым управлением тремя фазами обеспечивает мгновенное устранение неисправностей на всех фазах. В сочетании с интеллектуальным контроллером BC500, реклоузер обеспечивает расширенные функции мониторинга, защиты и адаптивного повторного включения, повышая надёжность сети и снижая время отключений.
Конструкция с возможностью ручного отключения и визуальным индикатором состояния повышает безопасность при переключениях и инспекциях на месте.
Технические характеристики трёхфазного реклоузера среднего напряжения 38кВ
| Позиция | LYVZ38-630-12-N | LYVZ38-800-12-N | LYVZ38-630-16-N | LYVZ38-800-16-N |
| Номинальный рабочий ток (Ir/А) | 630 | 800 | 630 | 800 |
| Номинальный ток включения короткого замыкания (Tk/с) | 3 | 3 | 3 | 3 |
| Номинальная длительность короткого замыкания (Isc/кА) | 12.5 | 12.5 | 16 | 16 |
| Номинальный ток отключения короткого замыкания (Ima/кА) | 31.5 | 31.5 | 40 | 40 |
| Номинальное напряжение грозового импульса (Up/кВ) | 170 | 170 | 170 | 170 |
| Номинальное кратковременное напряжение промышленной частоты (Ud/кВ) | 70 | 70 | 70 | 70 |
| Сопротивление между контактами (мкОм) | 60 | 60 | 60 | 60 |
| Ползучее расстояние фаза–земля (мм) | 1290 | 1290 | 1290 | 1290 |
| Расстояние между фазами (мм) | 320 | 320 | 320 | 320 |
| Минимальное расстояние фаза–земля (мм) | 350 | 350 | 350 | 350 |
| Масса (кг) | 155 | 155 | 155 | 155 |
| Ток зарядки воздушной линии (А) | 5 | 5 | 5 | 5 |
| Ток зарядки кабеля (А) | 40 | 40 | 40 | 40 |
| Макс. время отключения / включения (мс) | 40/60 | 40/60 | 40/60 | 40/60 |

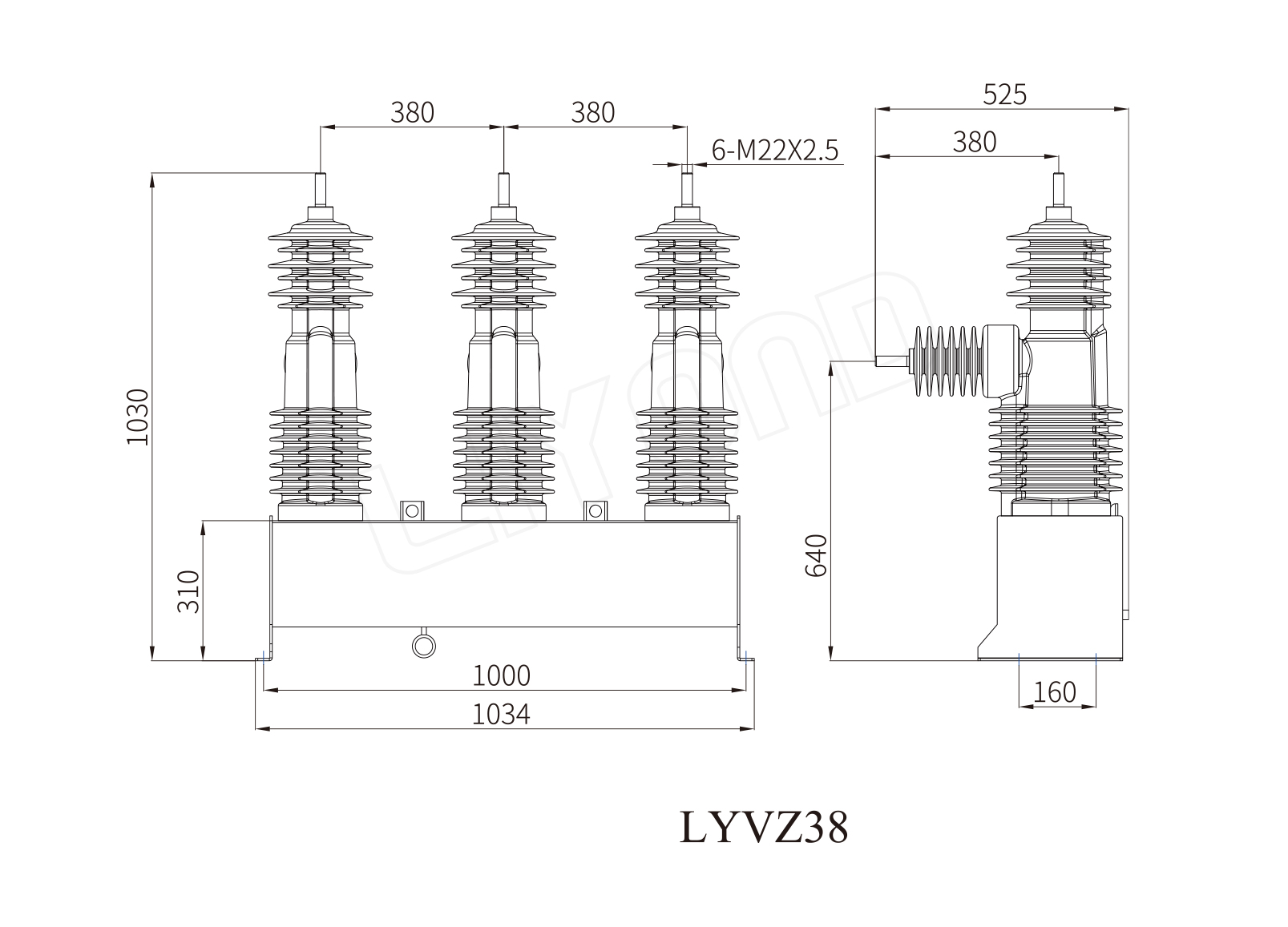

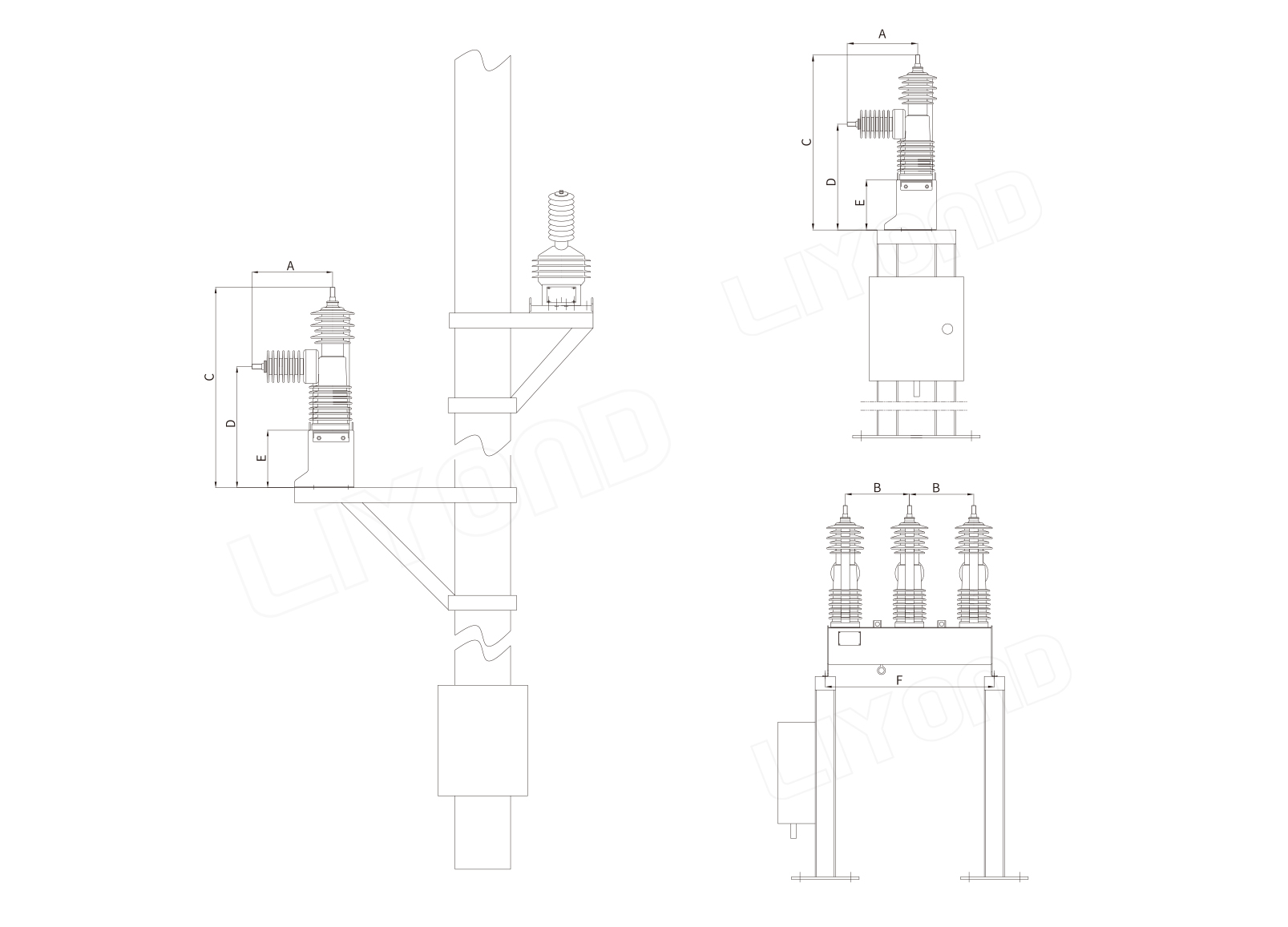

Габаритные размеры трёхфазного реклоузера среднего напряжения 38кВ
| № | Позиция | unit | A | B | C | D | E | F |
| 1 | 15.5кВ | mm | 360 | 380 | 910 | 580 | 310 | 1000 |
| 2 | 27кВ | mm | 360 | 380 | 910 | 580 | 310 | 1000 |
| 3 | 38кВ | mm | 380 | 380 | 1030 | 640 | 310 | 1000 |
