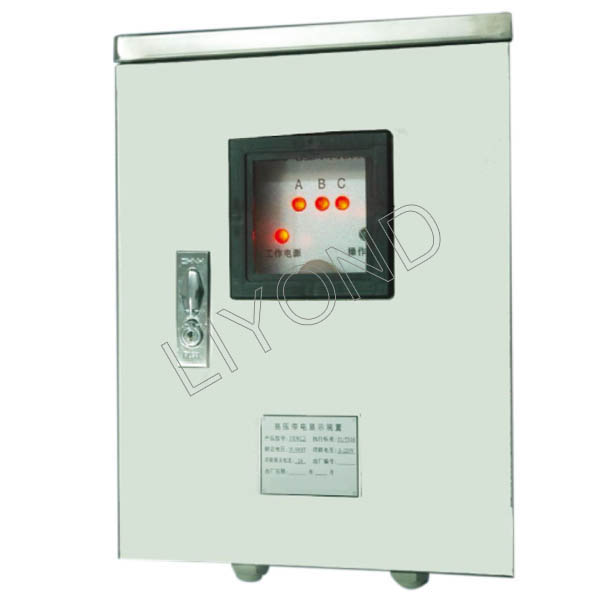

APGSN (W) -40,5 ~ 750 серия наружный высоковольтный заряжённое блокировочное устройство

APGSN (Вт) -40,5 ~ 750 серия наружный высоковольтный заряжённое  блокировочное устройство

APGSN (Вт) -40,5 ~ 750 серия наружный высоковольтный заряжённое  блокировочное устройство

• описание
• технические
• PDF Скачать

• Основное назначение и сфера применения

  APSGN (Вт) типа высоковольтный заряжённое  блокировочное устройство  предназначены для линии более 35 кВ, частоты 50/60 Гц,
  AC система линии электропередачи для обнаружения ли заряжен, Проверьте электрическую дисплей рабочий механизм в то же время может быть
  для закрытия заземления линии испытания на обрыв цепи или через помощь цепи управления, чтобы понять автоматическое переключение схемы и т.д.
  Также может быть использован микрокомпьютер с фиксацией, обеспечивает цепь тестирования электрического контакта непосредственно.

  APGSN (W) высокого напряжения концерты устройство для 35KV выше замок, 50/60Hz частоты энергосистемы,

  энергосистема переменного тока для линии обнаружения является находящееся под напряжением осмотр могут

  отображаться одновременно на подходящей эксплуатационные организации атрезия, грозотроса через вспомогательный

  управления схема детектирования петель или автоматической коммутации цепей и т.д.; также предотвратить не так с компьютером

  запорного устройства, используемого в сочетании с непосредственным опытом в предоставлении электрические контактные линии.

  В основном установлены в нижеследующих местах на открытом воздухе

  ● оконцевание кабеля электростанции и электроподстанции;

  ●  устройство GIS (заключены сочетание электрического);

  ● шин электроподстанции;

  ● входящие и исходящие линии электростанция, в том числе воздушных линий и кабельных линий;

  ● Прочие  высоковольтные и срерхвысоковольтные линии

• Технический паспорт

  Модель спецификации	Обнаружение Однофазный	APGSN（W）━口-Q（1）
  	Дуплекс обнаружения	APGSN（W）━口-Q（2）
  	обнаружение Трехфазный	APGSN（W）━口-Q（3）
  Тест-система Напряжение		≥35KV 50/60 Hz
  Тока входного сигнала		≥3ɥA
  точки доступа		Три пары нормально открытый нормальнозакрытого / фазы (можно настроить)
  Емкость Контакт переключения		5A/AC240V 10A/DC24V
  Работа Статус Дисплей лампы		(есть электричество) инструкции, (без электричества) печку разрушитель
  ПитаНапряжение питания		DC220V 110V или AC220V 110V

  Параметр таблице расстояние установки датчика

  Номинальноенапряжение (кВ)	40.5	72.5	126	252	363	550
  Открытый (М)	0.5~0.8	0.8~10	1.0~1.5	2.0~2.7	2.5~3.5	4.5~5.7
  GIS	Не меньше указанного минимального пространства изоляцией расстоянием срабатывания
