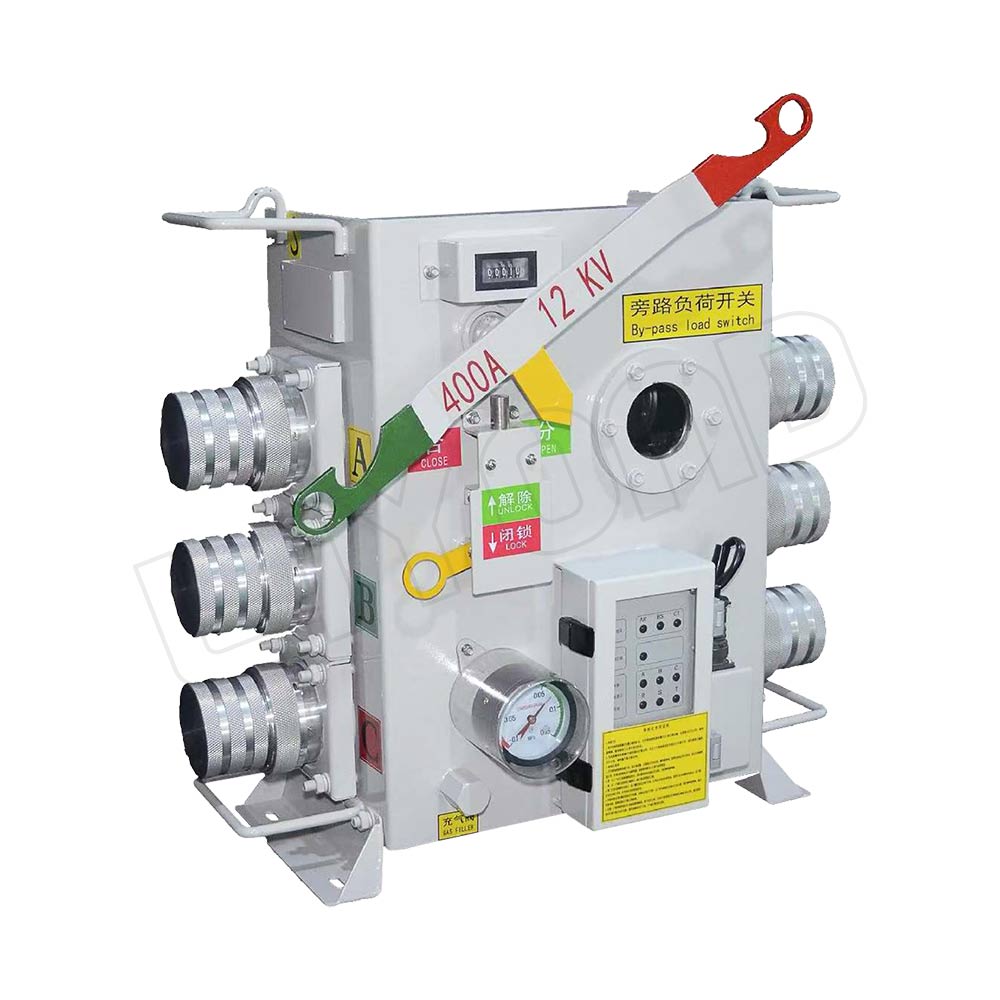

Байпасный выключатель нагрузки BPS 12 кВ для работ под напряжением
Байпасный (обходной) выключатель нагрузки серии BPS на номинальное напряжение 12 кВ разработан специально для применения в схемах временного обходного электроснабжения при проведении работ под напряжением (РПН) и технического обслуживания распределительных сетей без перерыва в подаче электроэнергии потребителям. Аппарат обеспечивает безопасную коммутацию номинальных токов и токов замыкания в полевых условиях.
Технические характеристики BPS 12 кВ
| № | Название | Единица | Данные | |||||
| Режим продукции | PGS-12 | PGS-24 | PGS-40.5 | |||||
| 1 | Номинальное напряжение | кВ | 12 | 24 | 40.5 | |||
| 6/10/11 | 15/17.5/20 | 33/36/40.5 | ||||||
| 2 | Номинальная частота | Гц | 50/60 | 50/60 | 50/60 | |||
| 3 | Номинальный уровень изоляции (SF6 при 0,07 МПа / 20°C) | Импульсное грозовое напряжение | между фазами, фаза-земля | кВ | 75 | 125 | 170(185) | |
| Разрыв | 85 | 145 | 180(215) | |||||
| Испытательное напряжение промышленной частоты 1 мин | между фазами, фаза-земля | кВ | 45 | 50(64) | 70(95) | |||
| Разрыв | 50 | 60(79) | 95(110) | |||||
| 4 | Уровень изоляции при нулевом избыточном давлении | Испытательное напряжение промышленной частоты 1 мин | кВ | 30 | ||||
| Испытательное напряжение обратной фазы 1 мин | 30 | |||||||
| Наибольшее фазное напряжение 5 мин | 9 | |||||||
| 5 | Номинальный ток | A | 630(400) | 630(400) | 630(400) | |||
| 6 | Номинальный ток отключения нагрузки (при 0,07 МПа / 20°C) | A | 630(400) | 630(400) | 630(400) | |||
| 7 | Ток отключения при нулевом избыточном давлении | A | 630(400) | 630(400) | 630(400) | |||
| 8 | Наибольший пиковый ток (ток электродинамической стойкости) | кА | 50 | 50 | 50 | |||
| 9 | Номинальный ток включения | кА | 50 | 50 | 50 | |||
| 11 | Номинальный ток термической стойкости | кА/с | 20/4 | 20/4 | 20/4 | |||
| 12 | Номинальный ток отключения зарядной мощности кабеля | A | 25 | 25 | 25 | |||
| 13 | Номинальный ток отключения зарядной мощности линии | A | 16 | 16 | 16 | |||
| 14 | Номинальный ток отключения в замкнутом контуре | A | 630(400) | 630(400) | 630(400) | |||
| 15 | Ток возбуждения | A | 21 | 21 | 21 | |||
| 16 | Число циклов отключения номинального тока | Раз | ≥400 | ≥400 | ≥400 | |||
| 17 | Номинальное рабочее давление | МПа | 0.07 | 0.07 | 0.25 | |||
| 18 | Сопротивление главной цепи на фазу | мкОм | ≤150 | ≤150 | ≤150 | |||
| 19 | Относительная утечка газа | год | ≤1% | ≤1% | ≤1% | |||
| 20 | Содержание влаги в газе SF6 | Заводское значение | ppm | ≤150 | ≤150 | ≤150 | ||
| Рабочее значение выключателя | ppm | ≤300 | ≤300 | ≤300 | ||||
| 21 | Механическая износостойкость (ресурс по операциям) | раз | 6000 | 6000 | 6000 | |||
| 22 | Номинальное напряжение электромагнитов управления и вспомогательных цепей | В | DC 220/110/48/24 | DC 220/110/48/24 | DC 220/110/48/24 | |||
| AC 220/110 | AC 220/110 | AC 220/110 | ||||||
| 23 | Масса | Тип М | кг | 115 | 125 | 135 | ||
| Тип А | 135 | 145 | 155 | |||||
| 24 | Степень защиты оболочки блока механизма и контроллера | IP44 IP54 | ||||||
| 25 | Тип монтажа | Подвесной (подвесного типа)/Опорный (горизонтальный) | ||||||
Соответствие отраслевым стандартам
Аппарат спроектирован и протестирован в строгом соответствии с требованиями стандартов для распределительного оборудования и систем работы под напряжением:
IEC 62271-103 (High-voltage switchgear and controlgear – Part 103: Switches for rated voltages above 1 kV up to and including 52 kV).
IEC 61472 (Live working – Minimum approach distances for AC voltage systems в части координации изоляции).
GB/T 3804 (Выключатели нагрузки переменного тока высокого напряжения).
Конструктивные особенности и функционал РПН
Быстроразъемные соединения: Вводы выключателя оснащены специализированными штепсельными разъемами для быстрого подключения гибких изолированных байпасных кабелей высокого напряжения. Монтаж и демонтаж производятся без применения специального инструмента в минимальные сроки.
Мобильное исполнение: Конструкция оптимизирована для оперативного перемещения и монтажа. Корпус снабжен элементами для фиксации на временных опорах, траверсах ЛЭП или специализированных автомобилях лаборантских комплексов РПН.
Надежное дугогашение: Применение элегазовой или твердотельной дугогасительной технологии гарантирует гашение дуги без выброса газов и пламени наружу, что критически важно при работе персонала в непосредственной близости от оборудования.
Блокировки и безопасность: Механический указатель положения контактов жестко связан с приводным валом. Конструкция исключает ошибочные действия оператора благодаря системе взаимных механических блокировок ручного привода.
Условия эксплуатации
Температурный диапазон: от -40°C до +50°C.
Окружающая среда: Высокая устойчивость к влажности, солевому туману и атмосферным осадкам во время проведения выездных работ.
Управление: Ручной привод механического типа, оптимизированный для работы в диэлектрических перчатках или с использованием изолирующих штанг.
Вопросы и ответы
В: Каким образом выключатель BPS подключается к действующей линии 12 кВ?
О: Выключатель подключается параллельно выводимому в ремонт участку цепи с помощью гибких оджильных байпасных кабелей, оснащенных концевыми зажимами для ЛЭП с одной стороны и быстроразъемными штекерами для розеток BPS — с другой. После включения BPS ток перенаправляется по обходному пути.
В: Какой тип изоляции используется в серии BPS?
О: В зависимости от требований заказчика и климатических условий эксплуатации поставляются модификации с элегазовой изоляцией (SF6) в герметичном стальном резервуаре или полностью сухие выключатели с твердой полимерной изоляцией.
В: Требуется ли шкаф автоматики (FTU) для данного типа выключателя?
О: Нет, байпасные выключатели серии BPS для РПН в стандартном исполнении являются мобильными аппаратами с ручным приводом и механическим управлением, что исключает необходимость в постоянных внешних источниках питания и шкафах автоматизации.
