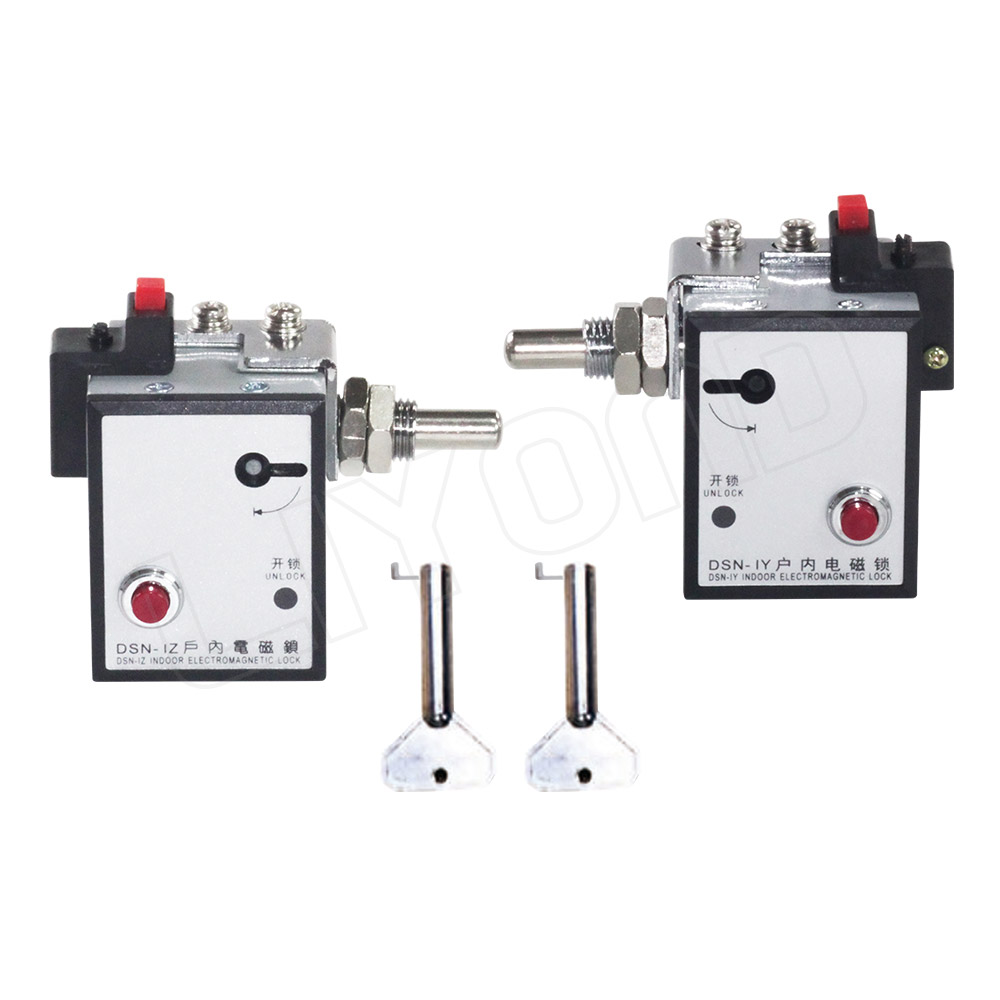

DSN-я в рамках семей электромагнитного выключатель учреждения замок

DSN-я в рамках семей электромагнитного выключатель учреждения замок

• описание
• рисунок
• параметр
• PDF скачать

• Назначение и область применения

  Данный продукт является высокое напряжение электрических распределительных устройств неправильное устройство

  блокировки предотвращает механизм электрического управления, в первую очередь для использования с ручным управлением

  в помещении достижения электрический выключатель изоляции взаимосвязанный с выключателя между необходимостью защитных

  блокировок и других местах для достижения обязательным блокировки для предотвращения неправильного происходит, блокирующее

  устройство является сектор незаменимым производство и распределение электроэнергии.

  Условия окружающей среды

  Температура окружающей среды: верхний предел не более чем на 40 ° С, нижний предел не менее -25 ° C,

  специальной области не менее чем -35 º C.

  Высота над уровнем моря: не более 1000 м над уровнем моря Площадь

  Атмосферные условия: относительная влажность воздуха в среднем менее 95%, в среднем менее 90%;

  в день давление водяного пара менее 2.2kPa, в среднем меньше, чем 1.8kPa

  Внешние условия: никаких существенных загрязнений, негорючие, взрывчатые химические вещества и соленые брызги мест.

  Внедрения стандартов: дж.б/T7827-95

  Процедура установки

  Впервые ужесточение крепеж, нарушающие два винта M5, которые захватывают фиксированных частей, разделенных,

  а затем затянуть гайку с замком замочную скважину смонтировать прецессии институтов, то новый винтов М5 для

  блокировки вес в фиксированном на части, обратите внимание на защелки операции должна быть гибкой.

  использование

  (1)Нормальная процедура:

  Подтяжка лица под кнопкой переключателя блокировки, схема включена, катушки соленоида действий,

  двигаясь ядро от стопорного болта, блокировки индикатор, указывающий, что позволяет разблокировки.

  Колесом кнопку, чтобы разблокировать (на левой замком к левой и правой замком справа),когда линия в крайнем положении,

  нажмите на красную кнопку на кнопку выделено, замок защелка заблокирована в открытом положении, то вы можете говорить

  двигаться привод заблокирован, если вы хотите атрезия является человек ударил переключения (справа открыта вправо, влево

  открывающихся влево), так что автоматически кнопку или агентство голову слегка защелку столкновения сбросить, защелка

  может быть сброшен автоматически

  (2)Вручную разблокировать действия:

  Поднимите нажатой кнопку, мощность фиксацией цепь принудительное выключение, блокировка не горит, двигаясь основной

  застряла защелки пробку, указывая позволило разблокировать;

  При особых обстоятельствах должна быть разблокирована принять, чтобы разблокировать ключ, чтобы отпереть установочное

  отверстие, направление вращения, указанную ключей панели 90 º к “а” или “нейтральное положение” будет отходить от основной

  защелки пробкой, кнопки переключения набрать Открой для удовлетворения “вручную разблокировать” функцию.

  (3)Блокировка Страхование:

  Страхование в запертом положении винтами M4 резьбовыми в кнопку набора номера на их концах, вставленных в направляющее

  отверстие, даже если объекты должны разблокировать состояние блокировки, пока помощи специальных инструментов, чтобы

  разблокировать в целях удовлетворения “замка безопасности” функцию.

  Примечание: Разблокировать ключ, чтобы открыть процесс перемещения ядро оттолкнулся от защелки пробкой, чтобы освободить

  заблокированный роль государства, и разблокировать защелки должны быть использованы для перемещения ручки круговой шкалы

  или ручка, чтобы разблокировать цели, и поэтому не может быть использован для разблокировки ключ, чтобы направить разблокировать.

• РАЗМЕРЫ и спинной визуальная схема проводки





  Модель и смысл





• Крытый электромагнитные (переключающий механизм) Выбор замок и основные параметры
  (Пожалуйста, указывайте в заявке агентство сидений замок штифтов в космическом диаметра и шага)

  Заказ №	модель	Номинальное напряжение	номинальный ток	Номинальная мощность	Резьба монтажный кронштейн	Защелка поездка	замечание
  D-1	DSN-Z	AC220V DC220V DC110V	100mA 196mA 98mA	<3VA <50W <12W	M14 M16	14mm	Три питания напряжение Универсальный
  D-2	DSN-Y
  D-3	DSN-Z6	DC6V	400mA	<2.5W			Разработанный с компанией бесперебойного питания постоянного  тока; не поддерживает  использование, ни средних, рабочая мощность, когда место для локального обслуживания, улучшения профилактики ошибке производительности  продукта
  D-4	DSN-Y6
