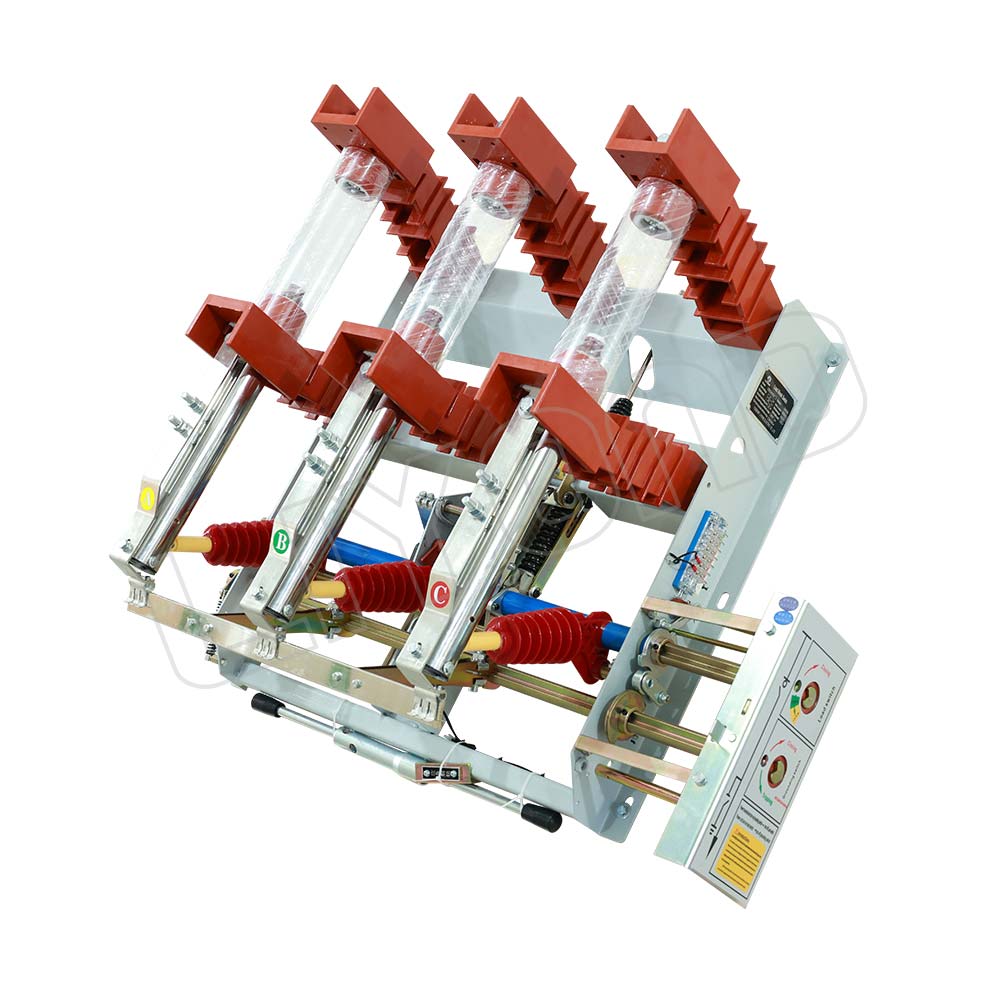

FKN12-24D Средневольтный воздушный разъединитель нагрузки 630A с заземляющим ножом
Разъединитель нагрузки FKN12-24D — это ручное средневольтное коммутационное оборудование для внутренней установки, предназначенное для работы в сетях распределения 12–24 кВ. Широко применяется в комплектных распределительных устройствах (КРУ), RMU и трансформаторных подстанциях, обеспечивая надежное коммутационное отключение, изоляцию и защиту.
Компактная конструкция, высокая надежность и длительный срок службы делают FKN12-24D оптимальным выбором для современных распределительных систем.
Технические параметры
| № | Пункт | Единица измерения | Данные |
| 1 | Номинальное напряжение | kV | 24 |
| 2 | Номинальная частота сети | Hz | 50 |
| 3 | Номинальный ток | A | 630 |
| 4 | Максимальный номинальный ток (плавкий предохранитель) | A | 80 |
| 5 | Номинальный ток разомкнутой цепи активной нагрузки, номинальный ток разомкнутой цепи замкнутого контура | A | 630 |
| 6 | Номинальный кратковременно допустимый сквозной ток(2s) | kA | 20 |
| 7 | Номинальный ток включения короткого замыкания, Номинальный ударный ток | kA | 50 |
| 8 | Выдерживаемое напряжение PF в течение 1 мин (фаза-фаза, фаза-земля, через разомкнутые контакты) | kV | 65/79 |
| 9 | Импульсное выдерживаемое напряжение при ударах молнии (пиковое)(фаза-фаза, фаза-земля, через разомкнутые контакты) | kV | 125/145 |
| 10 | Номинальный ток отключения зарядки кабеля | A | 16 |
| 11 | Механический срок службы | раз | 2000 |
| 12 | Номинальный ток отключения передачи | A | 1050 |
| 13 | Номинальный ток отключения при коротком замыкании(плавкий предохранитель) | kA | 31.5 |
Основные особенности
Номинальное напряжение: 24 кВ
Номинальный ток: 630 А
Ток отключения короткого замыкания: 20 кА
Ручное управление, комплектуется рукояткой
Межфазное расстояние: 300 мм
Оснащен заземляющим ножом
Без держателя предохранителя (опционально может быть интегрирован)
Механизм установлен с правой стороны
Монтаж в верхней части ячейки
Компактная конструкция, надежное гашение дуги, удобство обслуживания
Условия эксплуатации
Температура окружающего воздуха: от -25℃ до +40℃
Высота над уровнем моря: ≤2000 м
Относительная влажность:
Среднесуточная ≤95%
Среднемесячная ≤90%
Атмосфера: без коррозионных или взрывоопасных газов, водяного пара и сильных загрязнений
Отсутствие частых сильных вибраций или ударных нагрузок

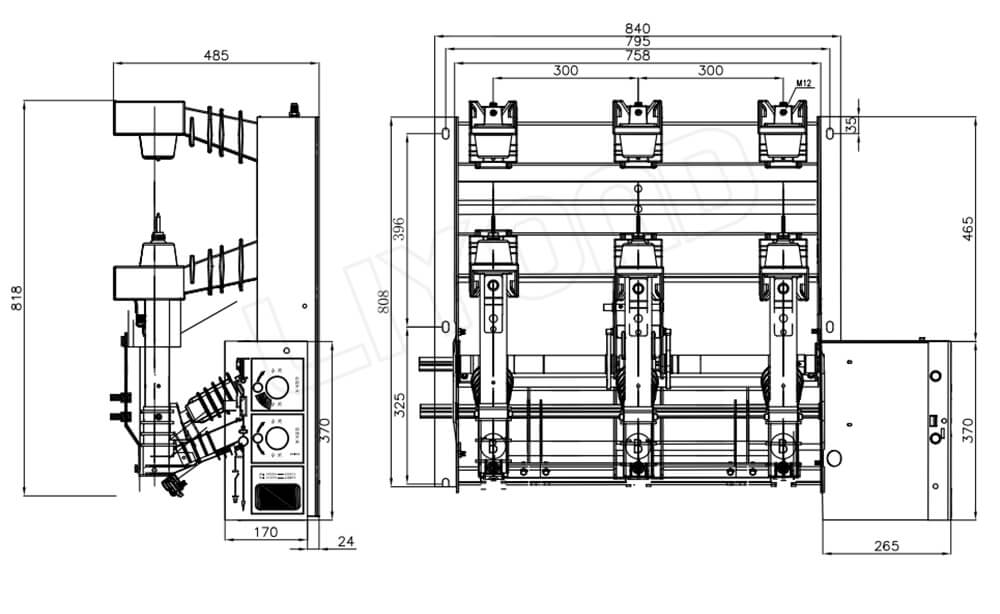

Размеры FKN12-24D
Область применения
Разъединитель нагрузки FKN12-24D применяется для:
Средневольтных КРУ (серии KYN, RMU, GIS)
Распределительных сетей промышленности и коммерческих объектов
Подстанций и трансформаторных станций
