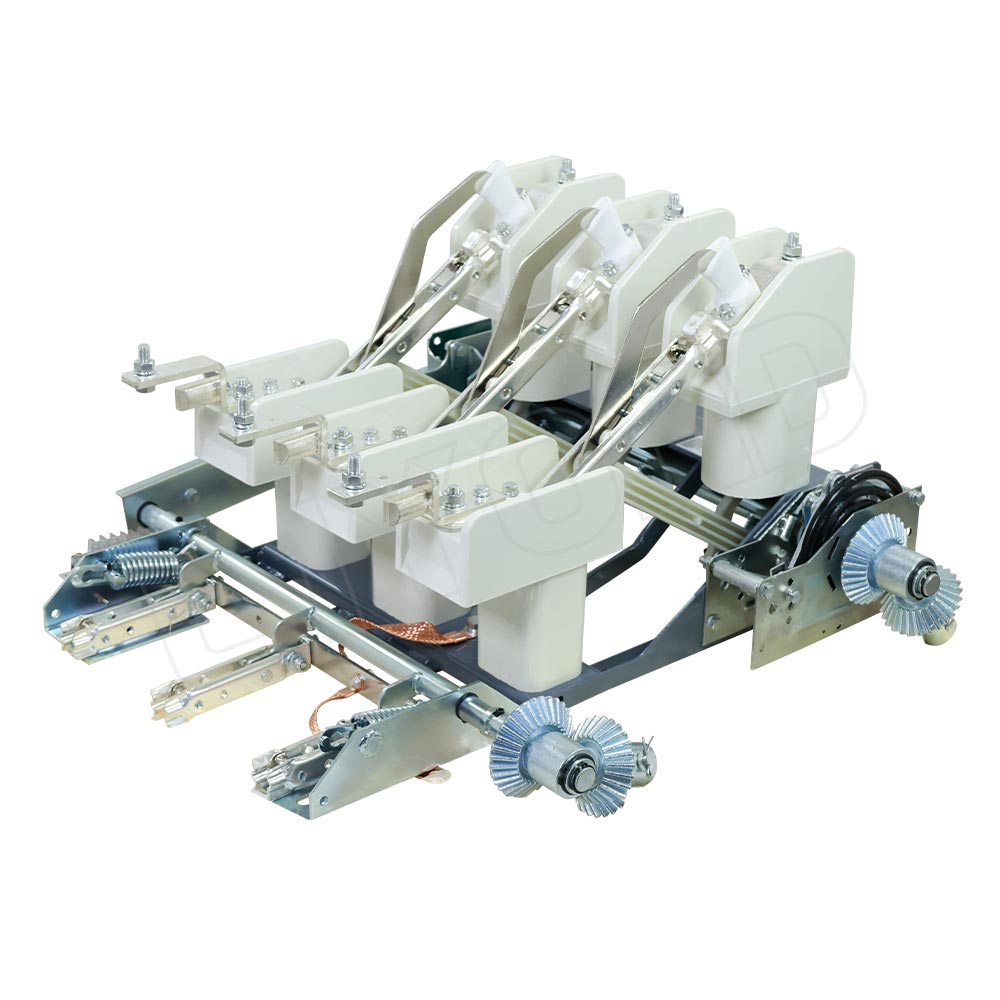

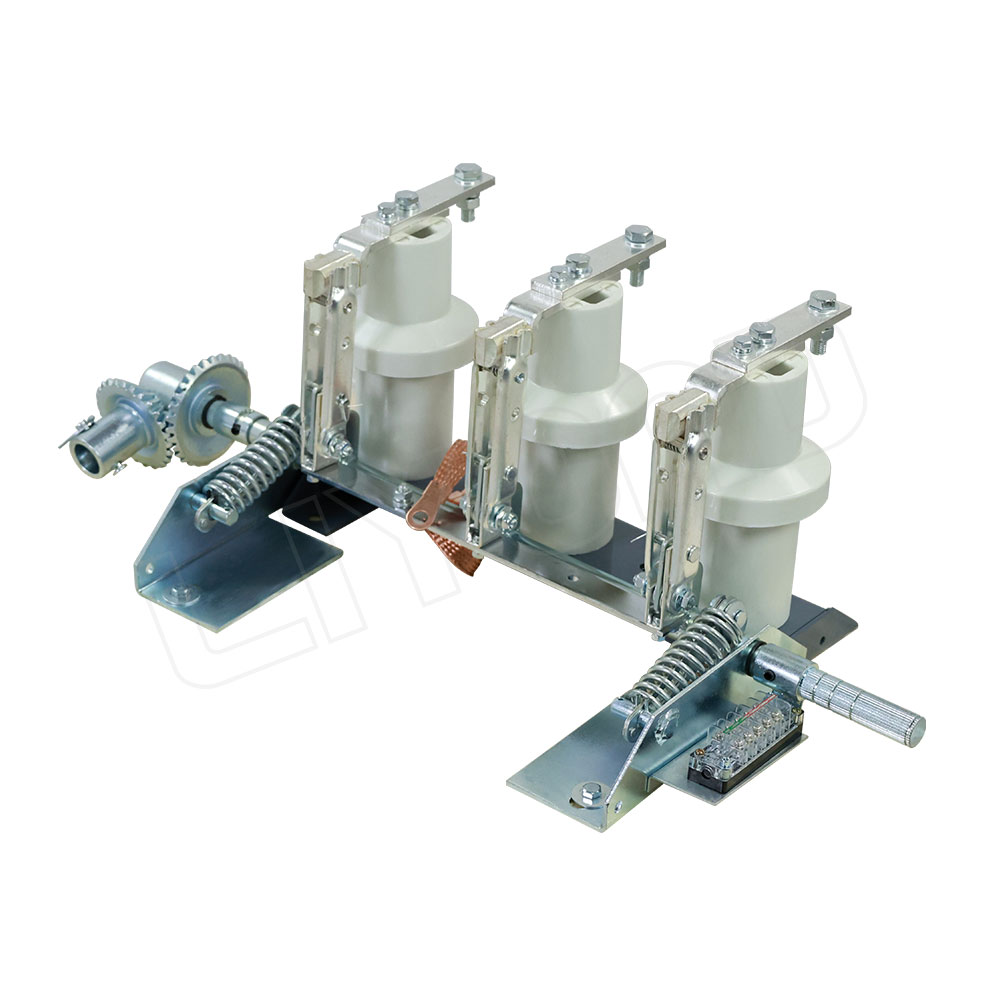

FN18 12кВ 3-фазный групповой воздушный выключатель нагрузки с заземляющим устройством и предохранителем Nalf
Выключатели нагрузки FN18 и комбинации выключатель нагрузки-предохранитель – это высоковольтные, высокопроизводительные выключатели нагрузки, сочетающие в себе дугогашение сжатым воздухом и дугогашение газом.
Объединенные выключателем нагрузки и предохранителем в комбинацию электроприборов, сочетая выключатель нагрузки и предохранитель соответствующие преимущества, с помощью выключателя нагрузки, чтобы открыть любой ток нагрузки до номинального тока отключения, через предохранитель и его ударной работы, открыть любой сверхток до комбинации электроприборов номинальный ток отключения короткого замыкания.
1. Температура окружающей среды:
Максимум +40°C Максимум в среднем за 24 часа +35°C
Минимальная (по классу «минус 5 в помещении») -15°С.
2. Влажность:
Среднесуточная относительная влажность наружного воздуха≤95%, в среднем≤90%;
Давление насыщенного пара среднесуточных значений 2,2 х 10-3 МПа, в среднем 1,8 х 10-3 МПа;
Максимальная высота площадки: 1000 м над уровнем моря.
ссылка на структуру
FN18 12кВ 3-фазный групповой воздушный выключатель нагрузки с заземляющим устройством и предохранителем Nalf
| Номинальное напряжение | блок | 12кВ | 17.5кВ | 24кВ | 36кВ | 40.5кВ | |||||||||||
| Номинальный ток | A | 400 | 630 | 1250 | 400 | 630 | 1250 | 400 | 630 | 1250 | 630 | 800 | 1000 | 630 | 800 | 1000 | |
| Максимальный ток | A | 400 | 630 | 1250 | 400 | 630 | 1250 | 400 | 630 | 1250 | 630 | 800 | 800 | 630 | 800 | 800 | |
| Включающая способность при коротком замыкании | кА Пик | 67 | 50 | 50 | 50 | 50 | |||||||||||
| Пиковый выдерживаемый ток* | кА Пик | 82 | 82 | 82 | 66 | 66 | |||||||||||
| Кратковременный ток | 1 sec. | кА eff | 31.5
25 20 |
31.5
25 20 |
31.5
25 20 |
31.5
25 |
31.5
25 |
31.5
25 |
25
25 16 |
25
25 16 |
31.5
25 16 |
25 | 25 | 25 | 25 | 25 | 25 |
| 2 sec. | |||||||||||||||||
| 3 sec. | |||||||||||||||||
| Отключающая способность по активной нагрузке
(испытательная нагрузка 1 и, IEC 60265-1( 265)) |
A | 400 | 630 | 1250 | 400 | 630 | 1250 | 400 | 630 | 1250 | 630 | 800 | 630 | 800 | 630 | 800 | |
| В основном емкостная отключающая способность
(испытательный режим 4, IEC 60265-1 (IEC 265)) |
A | 150 | 45 | 80 | 50 | 50 | |||||||||||
| В основном индуктивная отключающая способность cosφ=0,15 | A | 16 | 16 | 16 | 16 | 16 | |||||||||||
| Макс. отключающая способность совместно с предохранителями IEC 62271-105(IEC 420 1990-11) | A | 1600 | 1600 | 1600 | 1600 | 900 | 900 | 300* | 300 | 300 | 300 | 300 | 300 | ||||
| Выдерживаемое напряжение промышленной частоты 50 Гц 1 мин.
-к земле и между полюсами – через изоляционное расстояние |
кВ | 42
45 |
45
60 |
55
70 |
80
88 |
95
120 |
|||||||||||
| Импульсное выдерживаемое напряжение 1,2/50 мкс
-к земле и между полюсами – через изоляционное расстояние |
кВ |
75 85 |
95
110 |
125
145 |
170
195 |
190
220 |
|||||||||||
| Расстояние от полюса | мм | 150, 170, 210 | 170,210 | 170, 235, 275 | 360 | 360 | |||||||||||
| Макс. рабочий крутящий момент при:
-закрытие К/А мех. -открытие К/А мех. |
Нм | 115-120 Nm
K-mech.120 Nm/A-mech. 3Nm |
80-100 Nm
K-mech.80-100 Nm |
||||||||||||||
| Рабочий угол на валу | степень | 130 | 120 | ||||||||||||||
| Время открытия | РС | 40-60 | 60 | ||||||||||||||
