• Описание продукта JDZW-10R Уличный трансформатор напряжения

  JDZW-10R — высококачественный уличный трансформатор напряжения, специально разработанный для работы с уличными вакуумными разъединителями типов ZW20 и ZW32. Он изготовлен с использованием эпоксидной смолы, что обеспечивает отличные изоляционные свойства и устойчивость к неблагоприятным внешним условиям.

  Основные характеристики:

  1. Прочная конструкция: Эпоксидная смола обеспечивает долговечность и защиту от влаги, загрязнений и ультрафиолетовых лучей.
  2. Точное измерение: Обеспечивает точные измерения напряжения для надежной работы системы.
  3. Функции безопасности: Встроенные высоковольтные предохранители защищают трансформатор и всю электрическую систему.
  4. Компактный дизайн: Легко устанавливается и обслуживается, экономя пространство в электрических установках.

  Применение:

  • Электрические системы
  • Промышленные предприятия
  • Сельская электрификация

  Условия эксплуатации:

  1. Высота не более 3000 метров;
  2. Температура окружающей среды не выше +40℃ и не ниже -5℃;
  3. Относительная влажность окружающего воздуха не более 65% (при температуре 20℃);
  4. Уровень загрязнения не выше II;
  5. Отсутствие коррозионных газов в месте установки.

• Технические данные наружного трансформатора напряжения JDZW-10R

  Код продукта	Номинальное напряжение (А)	Номинальный вторичный ток (А)							Max. output (VA)	Rated insulation level (KV)	Wiring diagram
  		0.2	0.5	1 класс	3 класс	0.2/0.2	0.5/0.5	6P
  						0.5/0.2
  JDZW-10R	10000/100	40	80	200	300	/	/	/		12/42/75	Figure 1- Figure 2
  	10000/220	40	80	200	600	/	/	/
  	1000/100/100	/	/	/	/	25/25	40/40	/			Figure 3- Figure 4
  	10000/100/220	/	/	/	/	0.2(0.5), 25-40(80)/500

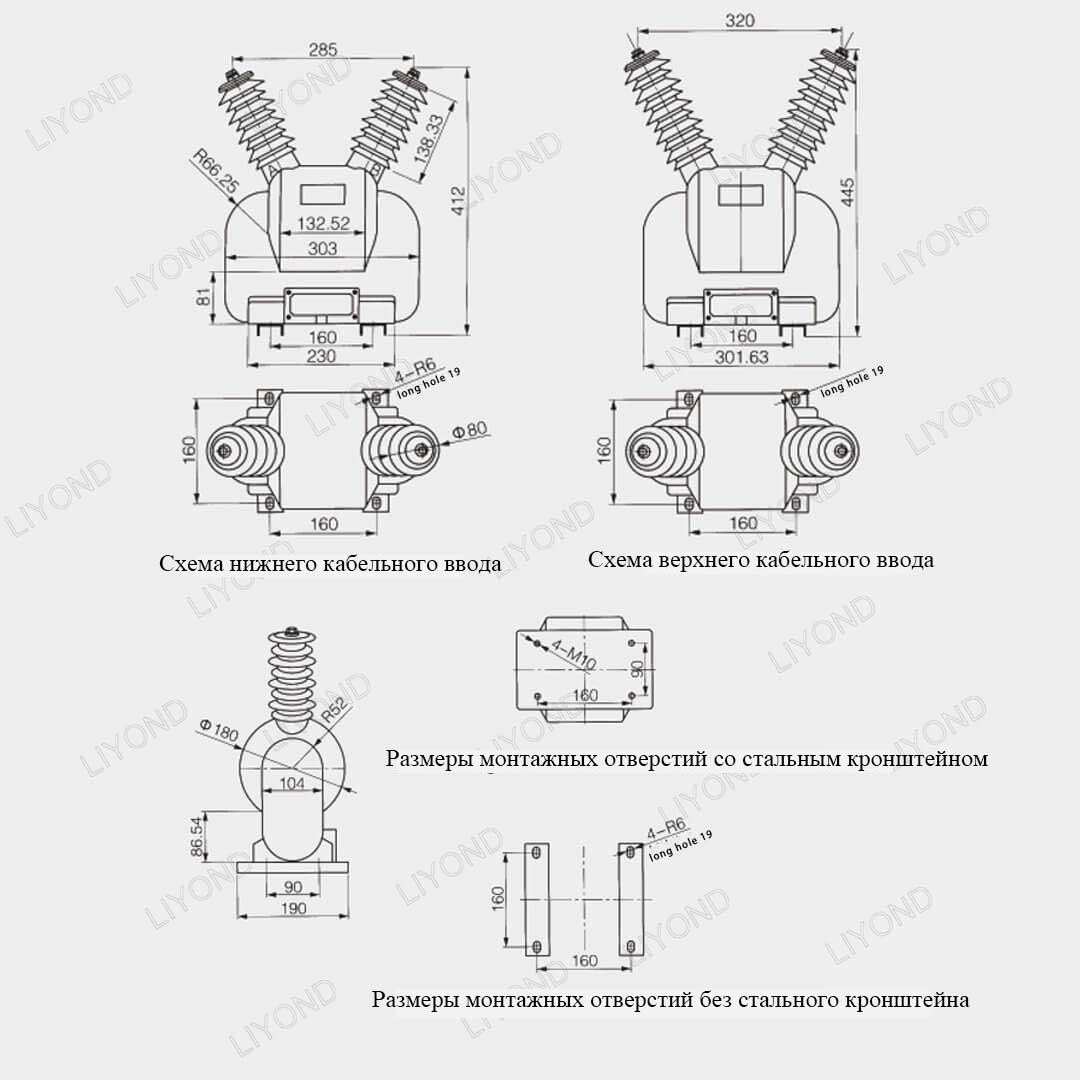

• Чертеж габаритных размеров наружного трансформатора напряжения JDZW-10R

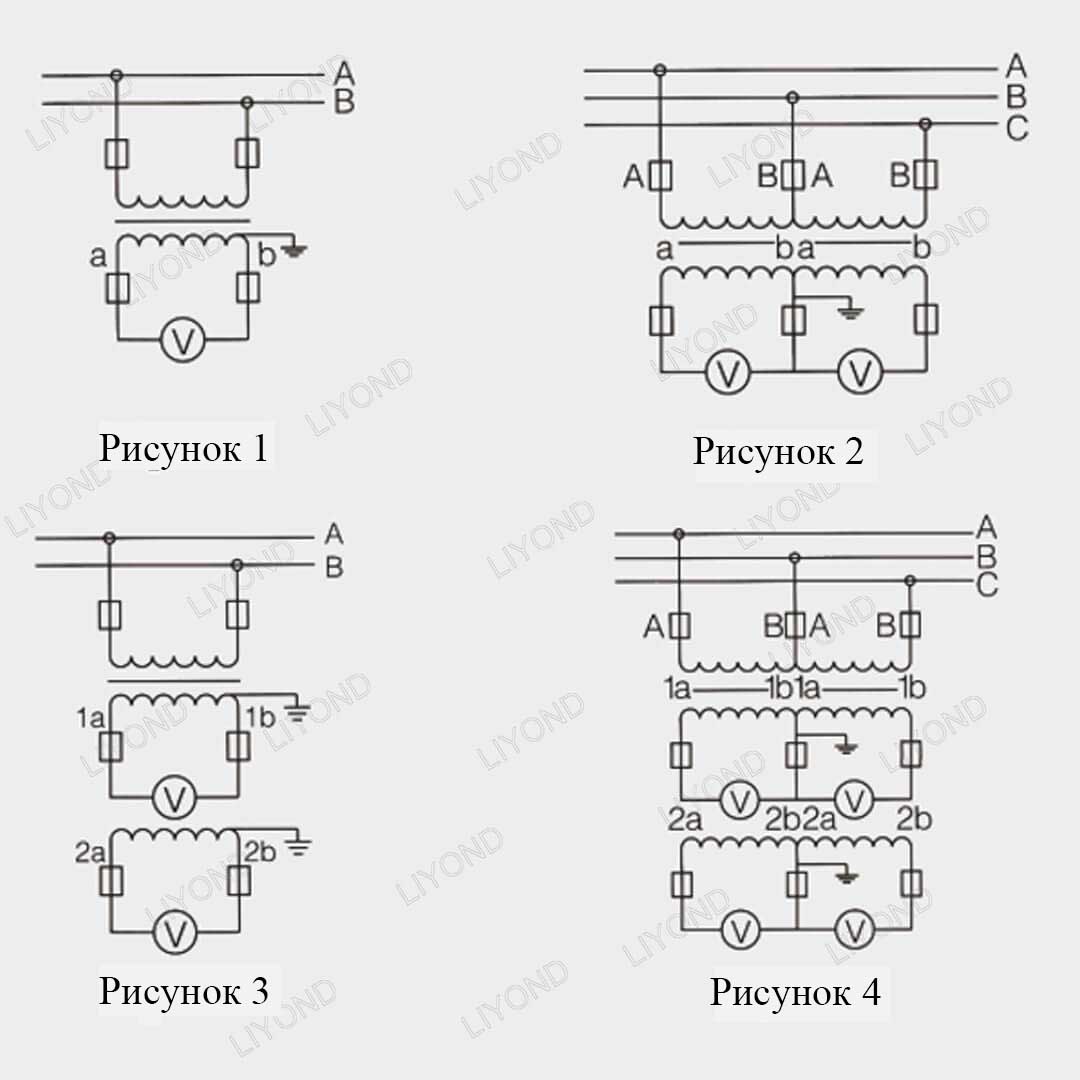

  Схема электропроводки
