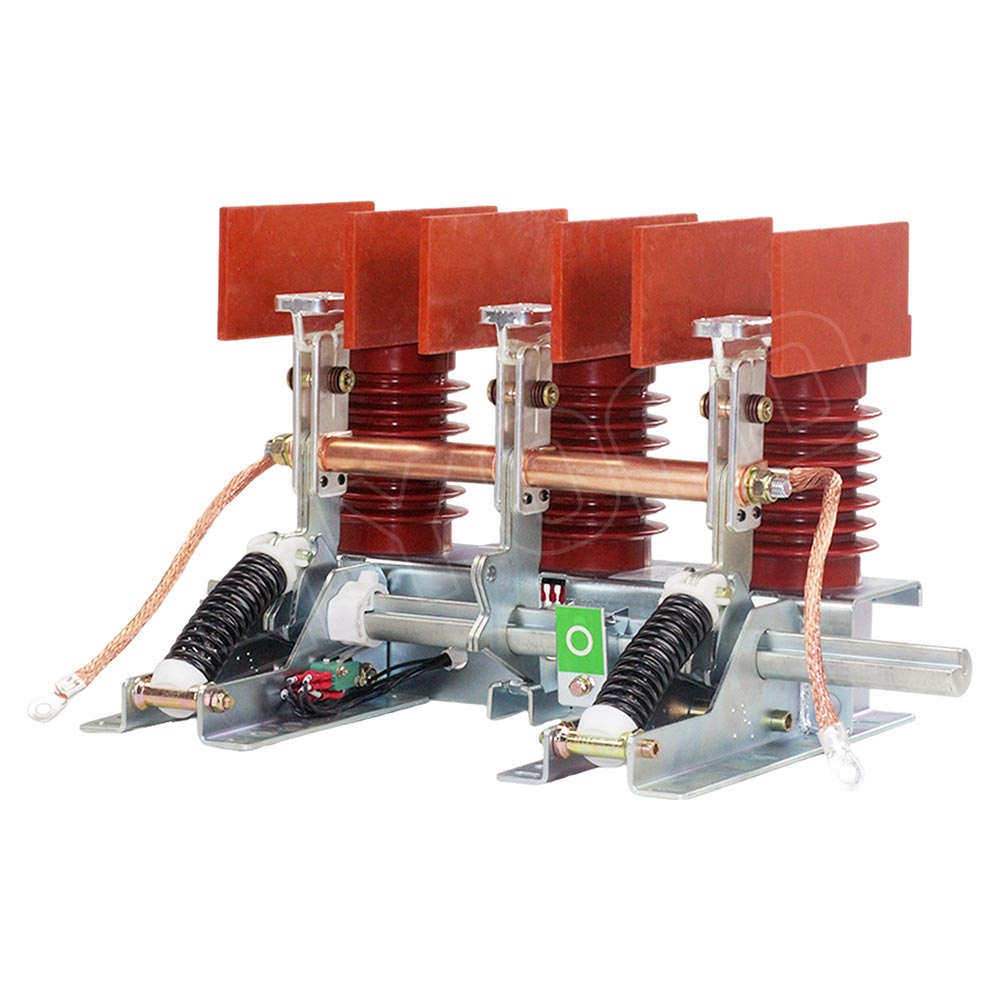

JN15-12(LYE102) Заземлители РВЗ AС Крытый высоковольтный заземлитель
-
JN15-12(LYE102) Заземлители РВЗ AС Крытый высоковольтный заземлитель
Высоковольтный заземляющий выключатель серии JN15-12 – это устройство, используемое в энергосистемах для установления или разрыва соединения между высоковольтными цепями и землей. Его основная функция заключается в обеспечении безопасности оборудования и персонала путем направления тока повреждения на землю в случае неисправности в энергосистеме. Высоковольтный заземляющий выключатель JN15 обычно состоит из подвижного и неподвижного контактов. Когда эти два контакта соприкасаются, цепь замыкается и через нее может проходить ток; когда контакты расходятся, цепь размыкается и ток через нее не проходит. Этот тип выключателей обычно используется в высоковольтных энергосистемах, таких как подстанции, линии электропередач и электростанции, для обеспечения безопасной работы системы.
Особенность:
1.LYE102 JN15- 12 AС Крытый высоковольтный заземлитель обладает передовом дизайноом и устойчивом свойством.
2.Простая инструкция, монтаж и регулирование.
3.Быстрая отключающая и включающая способность.
4.Красивая наружность и тонкая технология производства.
5.Приемистая и научная аппарата, эксплуатируется с обеих сторон(справа и слева).
Обобщение:
1.Приемистая и научная, доступныэксплуатируется с обеих двух сторон.
2.Быстрая отключающая и включающая способность.
3.Номинальное напряжение: JN15-12/31.5 AC высоковольтный комнатный заземлитель является передовым продуктом , улучшен на основе заземлителя серии ES1. Заземлитель соответствует национальному стандарту GB1985 (Разъединитель и заземляющий переключатель переменного тока для высокого напряжения) и международному стандарту IEC60129. Заземлитель можно использовать вместе с различными типами высоковольтных распредустройств в силовых цепях с частотой 50 Гц и с номинальным напряжением до 10 кВ. И использовать для защиты цепей путем их заземления при выполнении осмотра и обслуживания высоковольтного оборудования.
-

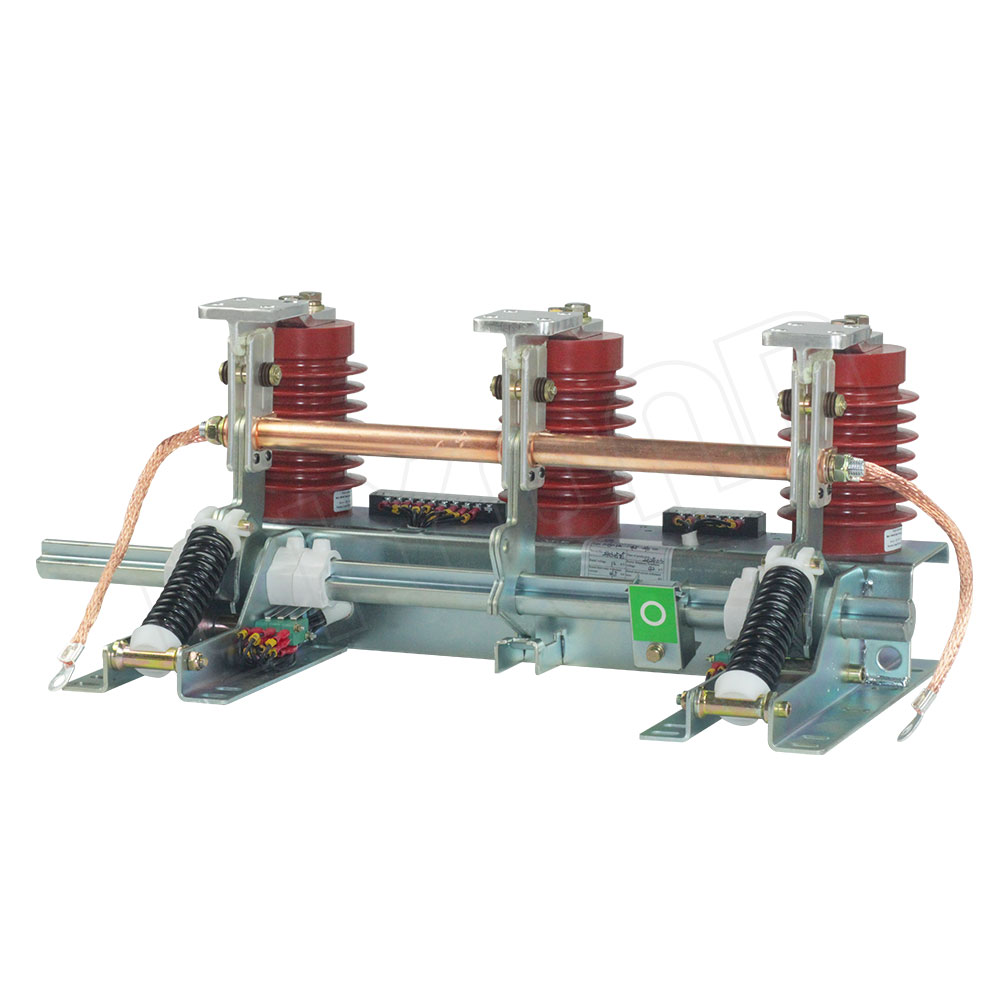

JN15-12(LYE102) Заземлители РВЗ AС Крытый высоковольтный заземлитель
Технические характеристики
No. Наименование Единицы Данные 1 Номинальное напряжение кВ 12 2 Номинальный кратковременный выдерживаемый ток кА 31.5 3 Номинальная длительность короткого замыкания с 4 4 Номинальный пиковый выдерживаемый ток кА 80 5 Номинальный подключаемый ток короткого замыкания кА 80 6 Расстояние между центрами полюсов mm 210, 230, 250, 275 7 Номинальныйуровень изоляции
Выдерживаемое напряжение на сетевой частоте в течение 1 минуты кВ 42 Номинальное выдерживаемое напряжение импульса молнии (пиковое значение) 75 Габаритный чертеж
№ продукции E
F G H D C
JN15-12/31.5-210 210
75 160 655 516 JN15-12/31.5-220 220
75 160 675 536 JN15-12/31.5-230 230
75 160 695 556 96
JN15-12/31.5-250 250
75 160 735 596 96
JN15-12/31.5-275 275
75 185 810 646 96
О нас:
Мы специально производить разнообразные средновольтные и высоковольные эпоксидные компонентов, таких как:
- 12Кв, 24 Кв, 36 Кв,и 40.5Кв распределительные проходные изоляторы, контактные коробки, высоковольтные комнатные(внутрение) заземлители переменного тока, изоляторы,
- датчики 630А, 1250A, 2500А, 3150А и 4000А контактные коробки, неподвижные контакты,токоведущие стержени и контакты ламельные (тюльпаны).
- Выключатели VS1 630А и 1250А, выключатели ZN85-40.5 630А и 1250А,
- Заземлители 12Кв и 24Кв,
- компоненты высоковольтных КРУ KYN28A-12 и м.
Мы Вам предложим наилучшие качества и цены!
