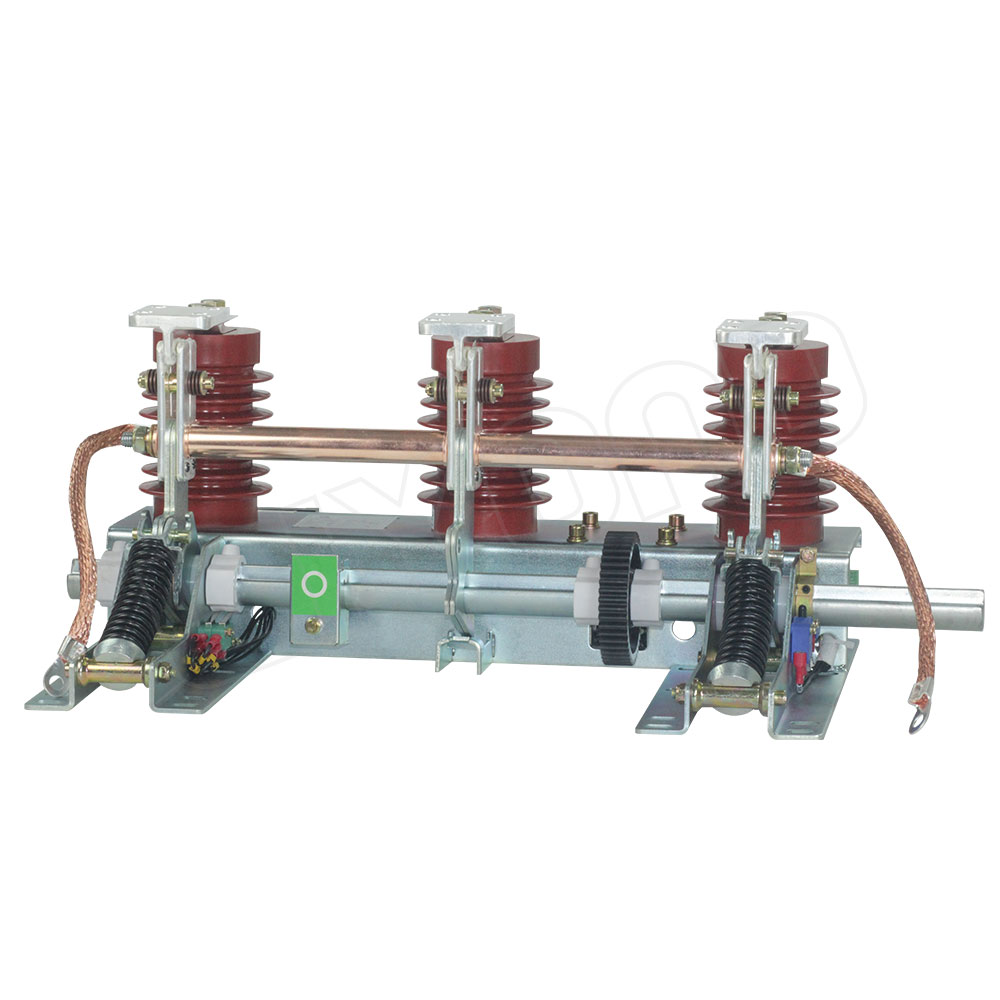

JN15-24 / D31.5 Электрический заземлитель 24 кВ
JN15-24/31.5 АС высоковольтный крытый заземлитель является передовой продукцией. Заземлитель соответствует национальному стандарту GB1985 и международному стандарту IEC62271.
Используют вместе с различными типами высоковольтных распредустройств в силовых цепях с частотой АС 50 Гц и с номинальным напряжением 24 кВ. Она владеет способность короткого замыкания потенциала чтобы защитить другие электрооборудования не повреждены. Может использоваться с различными высоковольтными распределительными устройствами, также играют защитную роль в высоковольтных электрических ремонт оборудования.
Спецификация
| Артикул | Блок | Данные | ||
| Номинальное напряжение | кВ | 24 | ||
| Номинальный ток кратковременного выдерживания | kA | 31.5 | ||
| Номинальная длительность короткого замыкания | s | 4 | ||
| Номинальный ток короткого замыкания | kA | 80 | ||
| Номинальный пиковый выдерживаемый ток | kA | 80 | ||
| Номинальный уровень изоляции | Выдерживаемое напряжение PF (1 мин) | кВ | Фаза – земля
Фаза – фаза |
42 |
| Выдерживаемое напряжение импульса молнии | 75 | |||
| Механический срок службы | Таймс | 2000 | ||
JN15-24 / D31.5 Электрический заземлитель 24 кВ
Примечание:
1. Разница в периоде жесткого положения трех фаз не более 3 мм.
2. Перекос положения каждой фазы не более 2 мм.
3. Контроль изоляции, выдерживаемая частота напряжения 42 кВ/мин.
4. Каждое измерение контактного сопротивления не более 60u.
ИНСТРУКЦИИ ПО ПОДКЛЮЧЕНИЮ ЗАЗЕМЛИТЕЛЯ С ЭЛЕКТРОПРИВОДОМ
1. Если клеммы № 3 и № 4 заземляющего устройства соответствуют положительному полюсу клеммы № i и катоду клеммы № 2, то во избежание повреждения двигателя необходимо следить за тем, чтобы не изменить полярность питания. При отладке необходимо проверить, соответствует ли направление вращения вала заземляющего устройства состоянию открытия и закрытия выключателя, в противном случае поменять местами положительный и отрицательный контакты.
2.если заземлитель работает отдельно (без нагрузки), то клеммы № 11 и № 10 (общая клемма 0 В) коммутационного оборудования устройства управления двигателем должны быть замкнуты.
