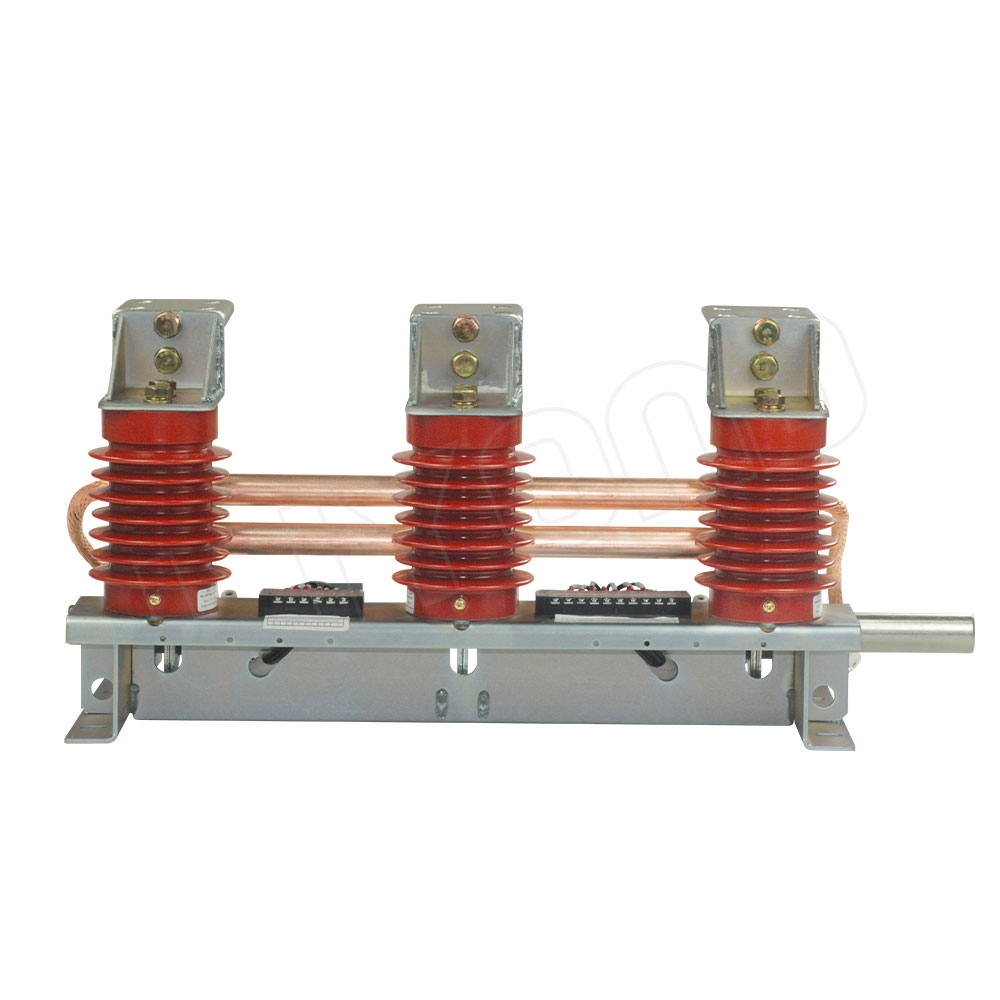

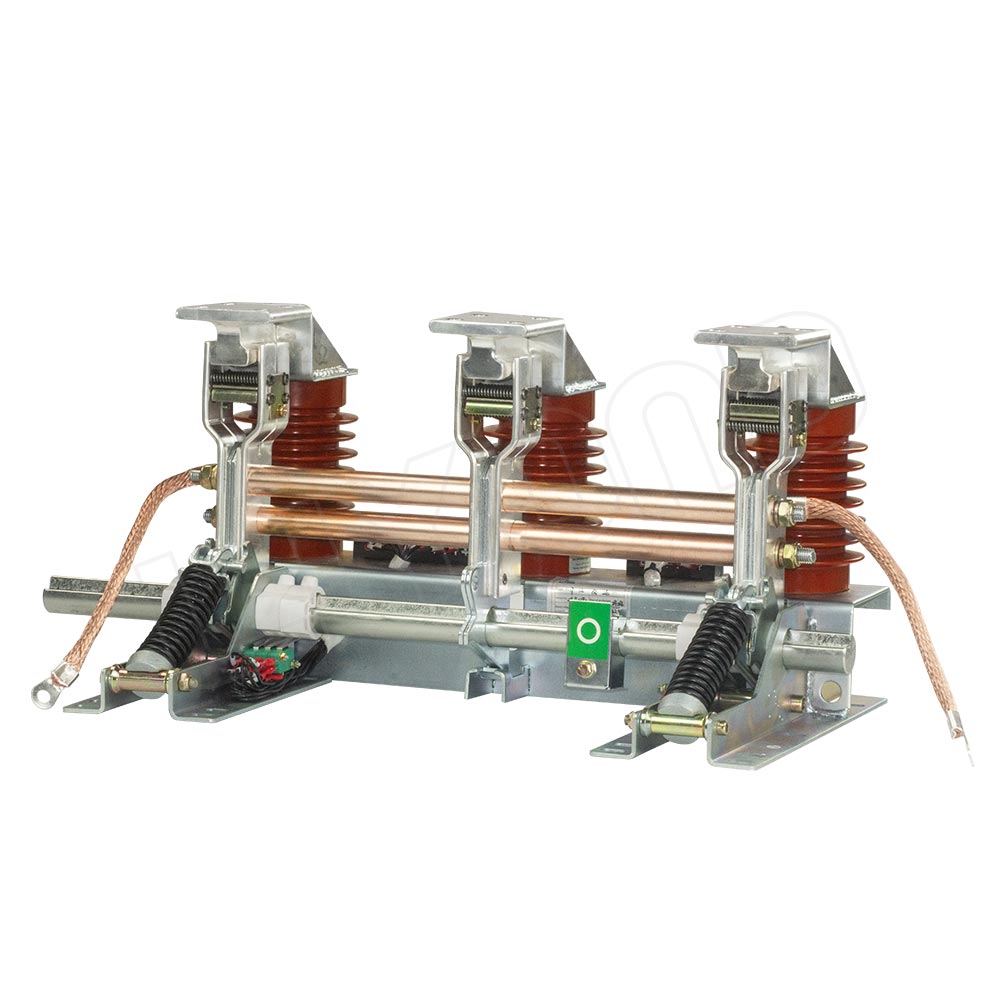

JN17-12/50 Крытый высоковольтный электрический изоляционный переключатель заземления переменного тока

JN17-12/50 Крытый высоковольтный электрический изоляционный переключатель заземления переменного тока

• спецификация
• черновик

• JN17-12/50 Крытый высоковольтный электрический изоляционный переключатель заземления переменного тока

  JN17-12/50 внутренний высоковольтный заземлитель переменного тока является продуктом передового уровня с высокотехнологичными параметрами. После всесторонней оценки он соответствует стандартам GB1985 и IEC129, применяется в энергосистеме 3-12 кВ и трехфазном переменном токе 50 Гц. Он обладает способностью выдерживать короткое замыкание для защиты другого электрического оборудования от повреждения. Может использоваться с различными высоковольтными распределительными устройствами, также играет защитную роль при капитальном ремонте высоковольтного электрооборудования.

  Условия окружающей среды
  1. Температурный диапазон окружающей среды: от 12°C до 40°C
  Сильно холодная зона: допускается 25°C
  2. Высота над уровнем моря не более 1000 м
  3. Относительная влажность: средняя за сутки не более 95%
  4. Среднемесячная не более 80%
  5. На площадке для эксплуатации выключателя не должно быть токопроводящей пыли, коррозийных газов, сильных вибраций и ударов, горения и взрыва.

• JN17-12/50 Крытый высоковольтный электрический изоляционный переключатель заземления переменного тока

  Технические параметры

  Предметы		Единица	Данные
  Номинальное напряжение		kВ	12
  Номинальный кратковременный выдерживаемый ток		kA	31,5
  Номинальная продолжительность короткого замыкания		С	4
  Номинальный ток решений короткого замыкания		kA	80
  Номинальный пиковый ток		kA	80
  Номинальный уровень изоляции	выдерживаемое напряжение (1 мин)	kВ	Относитель -ная фаза	42
  	Номинальное выдерживаемое напряжениеИмпульса молнии	kВ		75
  Механический ресурс		раз	2000

  Внешние размеры



  Модель продукта	E	F	G	H	D
  JN17-12/50-210	210	50	185	655	516
  JN17-12/50-220	220	50	185	675	536
  JN17-12/5-230	230	50	185	695	556
  JN17-12/50-250	250	50	185	735	596
  JN17-12/50-275	275	50	210	810	646
