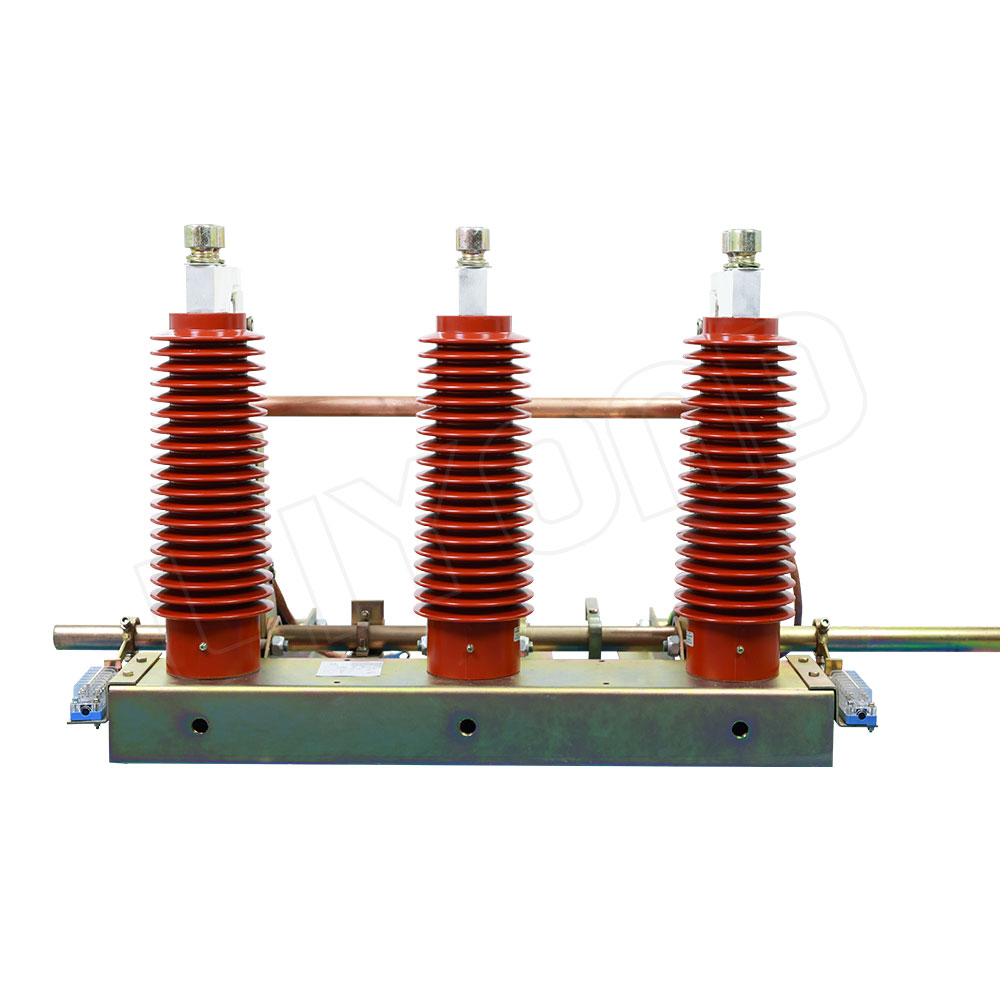

JN22-40.5/31.5кВ Крытый высоковольтный Заземлитель
№ продукции:LYE106
Заземлитель JN22-40.5/31.5 предназначен для безопасного заземления оборудования при проведении ремонта и технического обслуживания, является высоковольтным устройством трехфазной сети переменного тока номинальным напряжением до 40,5 кВ и частотой 50 Гц, служащим для заземления отключенных от источников питания токопроводов. Заземлитель соответствует GB1985 и международному стандарту IEC62271. Может использоваться с KYN61-40,5 и другими видами высоковольтных распределительных устройств, а также играть защитную роль в высоковольтной электрооборудования капитального ремонта.
JN22-40.5/31.5кВ Условия экспуатации
высота над уровнем моря: ≤1000м;
температура окружающей среды: -10°C~+40°C;
интенсивность землетрясения: ≤8 степень;
Среднее значение влажности: за сутки ≤ 95%; за месяц ≤ 90%;
Степень загрязнения: II
Не допускается установка в местах с опасностью возгорания, опасностью взрыва, сильным загрязнением, химической коррозией и сильной вибрации.
JN22-40.5/31.5кВ Крытый высоковольтный Заземлитель
| Предметы | Единица | Данные | ||
| Номинальное напряжение | кВ | 35 | ||
| Максимальное напряжение | кВ | 40.5 | ||
| Номинальный кратковременный выдерживаемый ток | кА | 31.5 | ||
| Номинальная продолжительность короткого замыкания | с. | 4 | ||
| Номинальный ток решений короткого замыкания | кА | 80 | ||
| Номинальный пиковый ток | кА | 80 | ||
| Фазы расстояние между центрами | мм | 280, 300, 350, 400 | ||
| Номинальный уровень изоляции | PF Испытательное напряжение (1 min) | кВ | Фаза на землю | 95 |
| Импульсное напряжение | Фаза-фаза | 185 | ||
JN22-40.5/31.5кВ Габаритный чертеж
| B | H | L |
| 280 | 750 | 1180 |
| 300 | 790 | 1180 |
| 350 | 890 | 1280 |
| 400 | 990 | 1374 |
