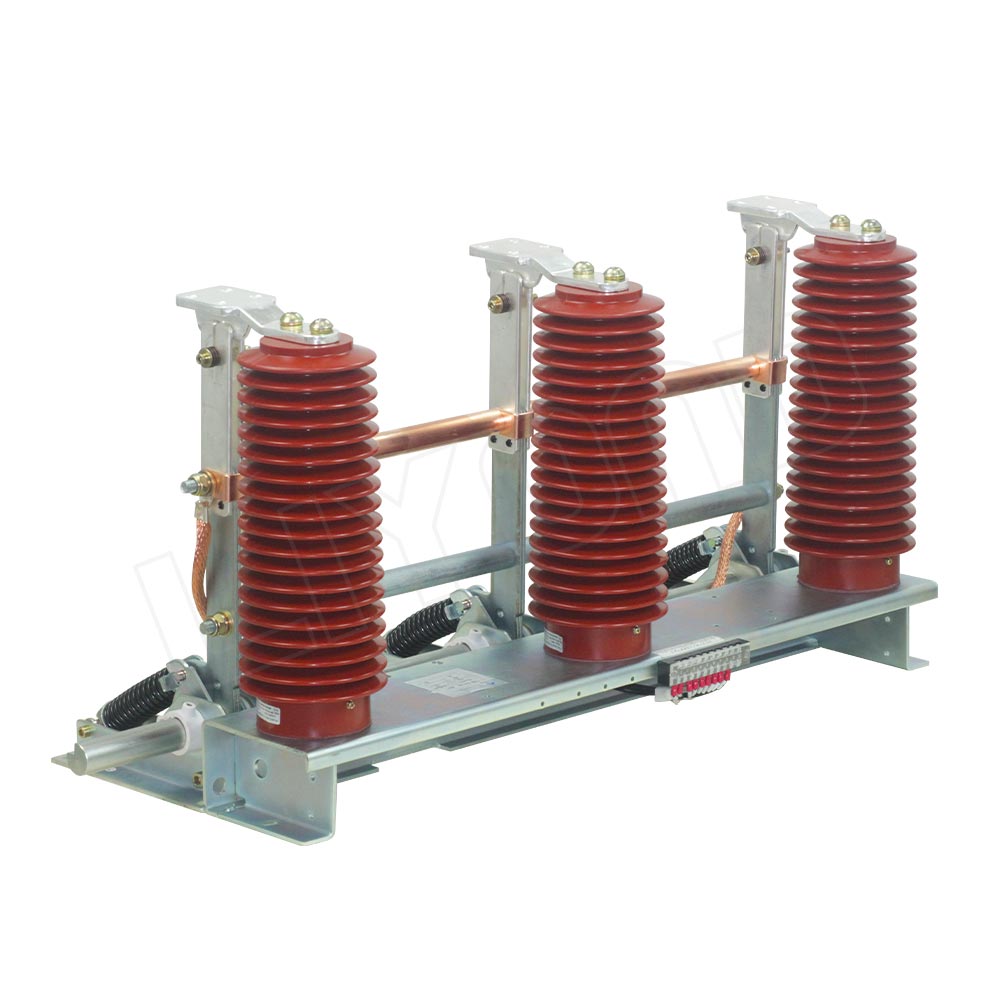

JN22B-40.5 3-полюсный заземлитель с датчиком из эпоксидной смолы
Внутренний заземляющий выключатель высокого напряжения переменного тока JN22B-40.5/31.5 представляет собой продукт продвинутого уровня с высокотехнологичными характеристиками, улучшенными на основе JN22-40.5/31.5. После всесторонней оценки он соответствует стандарту GB 1985-2004, разъединителю высокого напряжения переменного тока и заземлителю внутреннего блока, IEC62271-102: 2002, применим к энергосистеме напряжением 40,5 кВ и частотой переменного тока 50 Гц. Может использоваться с KYN61-40.5 и другими типами распределительных устройств высокого напряжения, а также играет защитную роль при капитальном ремонте высоковольтного электрооборудования.
Особенности продукта
1. Усовершенствованный дизайн и стабильная производительность.
2. Простые конструкции, установка и регулировка.
3. Возможность быстрого взлома и изготовления.
4. Красивый внешний вид и деликатное производство.
5. Пригодный к использованию и научный аппарат может работать с обеих сторон (справа и слева).
Условия окружающей среды
1. Высота: ≤1000 м.
2. Температура окружающей среды: -10°C~+40°C.
3. Интенсивность землетрясения: ≤8 градусов.
4. В соответствующем месте не должно быть легковоспламеняющихся, взрывчатых, коррозионных веществ и сильной вибрации.
JN22B-40.5 3-полюсный заземлитель с датчиком из эпоксидной смолы
| Предметы | Единица | Данные | ||
| Номинальное напряжение | кВ | 35 | ||
| Максимальное напряжение | кВ | 40.5 | ||
| Номинальный кратковременный выдерживаемый ток | кА | 31.5 | ||
| Номинальная продолжительность короткого замыкания | с. | 4 | ||
| Номинальный ток решений короткого замыкания | кА | 80 | ||
| Номинальный пиковый ток | кА | 80 | ||
| Фазы расстояние между центрами | мм | 280, 300, 350, 400 | ||
| Номинальный уровень изоляции | PF Испытательное напряжение (1 min) | кВ | Фаза на землю | 95 |
| Импульсное напряжение | Фаза-фаза | 185 | ||
Габаритный чертеж
| B | H | L |
| 280 | 750 | 1180 |
| 300 | 790 | 1180 |
| 350 | 890 | 1280 |
| 400 | 990 | 1374 |
