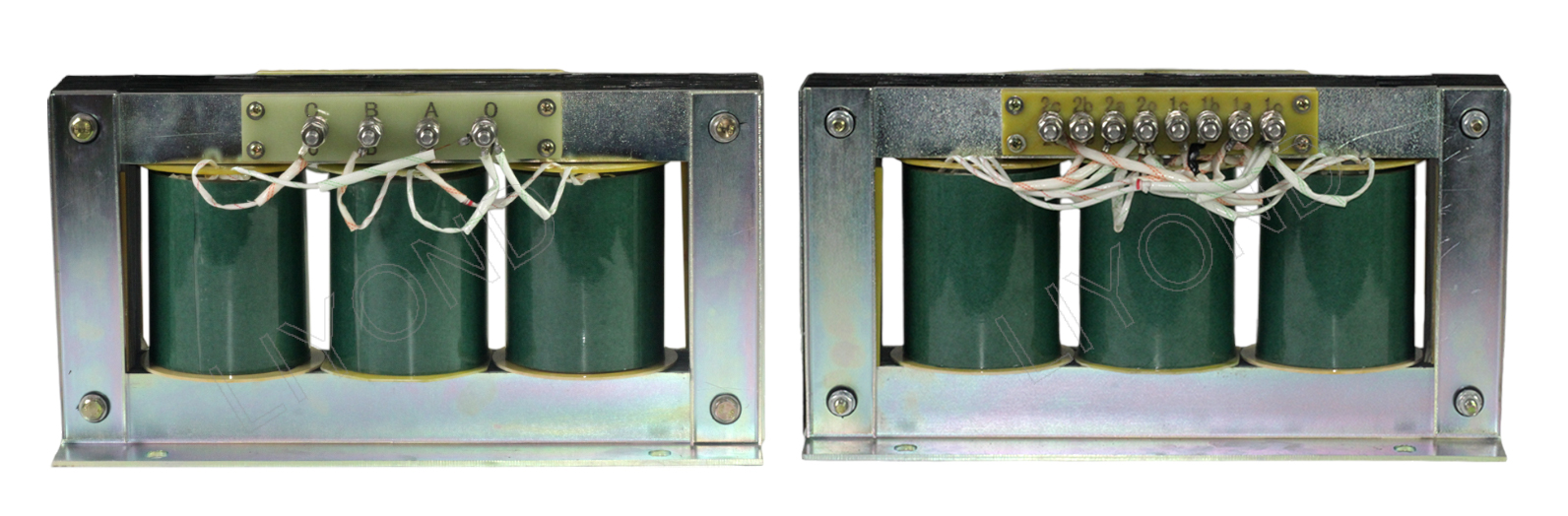

JSGW-0.5 Сухой трансформатор напряжения 3кВ 6кВ 10кВ Трехфазные трансформаторы

JSGW-0.5 Сухой трансформатор напряжения 3кВ 6кВ 10кВ Трехфазные трансформаторы

• Спецификация
• Технические характеристики

• JSGW-0.5 Сухой трансформатор напряжения 3кВ 6кВ 10кВ Трехфазные трансформаторы

  Концепция продукта

  Трансформатор напряжения JSGW-0.5 — это компактный трёхфазный столбовой трансформатор напряжения улучшенной конструкции, предназначенный для использования в закрытых помещениях в цепях переменного тока на 50 Гц, 3 кВ, 6 кВ и 10 кВ. Он оснащён внешним железным сердечником с тремя центральными и двумя боковыми столбами, выполненными из холоднокатаной кремнистой стали, что улучшает магнитные свойства. Данный трансформатор используется для измерения напряжения и энергии, а также для релейной защиты электрических систем.

  Особенности

  • Конструкция с внешним железным сердечником: Включает три центральных и два боковых столба для стабильной и эффективной магнитной работы.
  • Ламинированная холоднокатаная кремнистая сталь: Изготовлен из высококачественной стали для повышения эффективности и долговечности.
  • Сухая изоляция: Экологически безопасная изоляция для использования внутри помещений.
  • Маркировка выводов: Первичные выводы помечены как A, B, C, O; вторичные как a, b, c, o; вспомогательные вторичные как ad и xd.
  • Предупреждение о коротком замыкании: Вторичная обмотка не должна быть закорочена, если на первичную обмотку подаётся напряжение, иначе трансформатор может выйти из строя.

  Применения

  • Измерение напряжения и энергии: Обеспечивает точное измерение в цепях переменного тока на 3 кВ, 6 кВ и 10 кВ для промышленных и коммерческих объектов.
  • Релейная защита: Надёжное измерение напряжения для срабатывания реле, что повышает безопасность в электрических системах.
  • Системы распределения электроэнергии в закрытых помещениях: Идеально подходит для измерения напряжения и релейной защиты в промышленных и коммунальных объектах.



• Коэффициент номинального напряжения（V)	Номинальная мощность（VA)				Макс. выход (ВА)	Номинальный уровень изоляции
  	0.5	1	3	6P
  380/100/100	50	80	250	40	340	0.5/3
  500/100/100

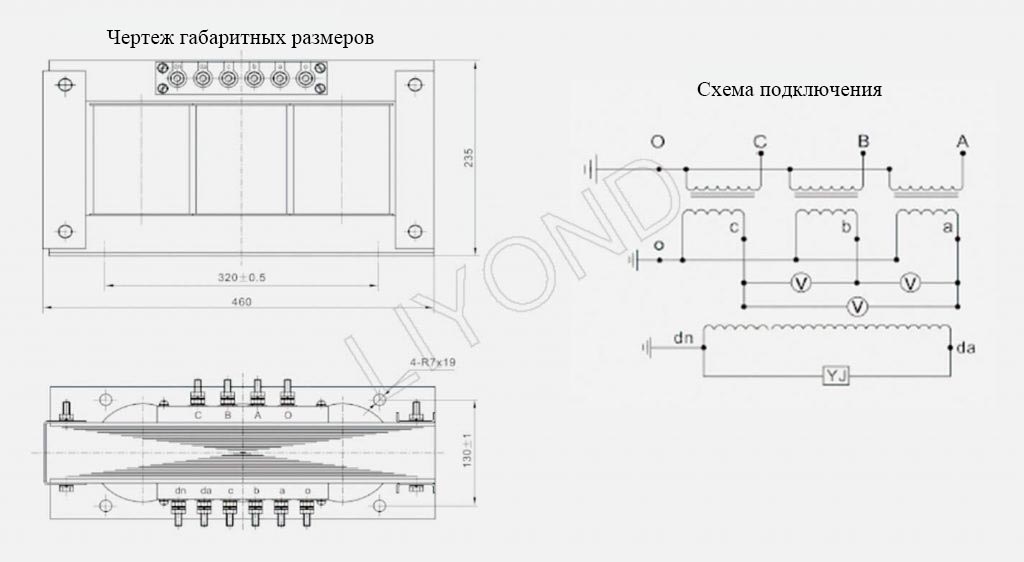

  Габаритные чертежи и схемы подключения





  Информация для заказа

  Для выбора правильных спецификаций укажите следующую информацию при оформлении заказа:

  1. Уровень изоляции: Требуемый уровень изоляции трансформатора.
  2. Коэффициент трансформации: Желаемое соотношение напряжений между первичной и вторичной обмотками.
  3. Класс точности и номинальная нагрузка вторичной обмотки: Требуемый класс точности и номинальная вторичная нагрузка.
  4. Условия эксплуатации: Укажите условия установки (внутренние помещения).
