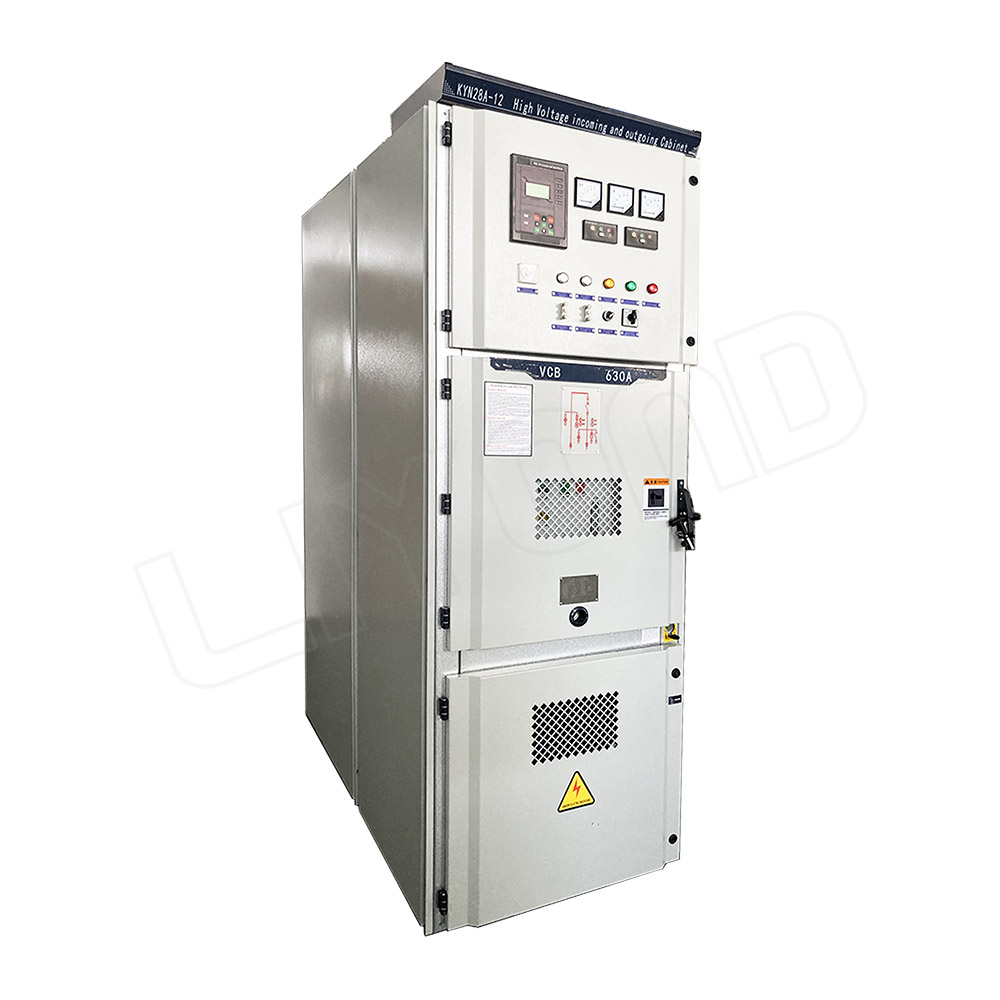

KYN28A-12(GZS1) Распредустройство устройство с выкатным элементом

KYN28A-12(GZS1) Распредустройство устройство с выкатным элементом

KYN28A-12(GZS1) Распредустройство устройство с выкатным элементом



• Спецификация
• технические

• Применение

  Комплектное РУ с выкатным элементом KYN28A применяется в электрических трехфазных системах переменного тока (частотой 50 Гц) на напряжении 10 кВ для приема и распределения электроэнергии, также служат для контроля, защиты и управления в системах. Соответствуеттребованиям стандартов IEC 60298.

  Основные показатели:
  1. Он оснащен простой и эффективной блокировкой Five Anti для предотвращения неправильного использования.
  2. Шкаф можно использовать с вакуумными выключателями ZN63A(VS1), VD4, ZN21, 3A1-1, VB2 и VEP, вакуумным контактором VC7, выключателем нагрузки и разъединителем и т. д.
  3. Его можно использовать с ручной тележкой трансформатора напряжения, ручной тележкой для измерения, изолирующей ручной тележкой, ручной тележкой для заземления станции, которые имеют одинаковые функции и являются взаимозаменяемыми.
  4. Шкаф можно установить у стены, обслуживание можно проводить перед шкафом, это позволяет уменьшить занимаемую площадь.
  5. Помещение с выключателем и кабельная коробка могут быть отдельно оборудованы нагревателем для предотвращения образования конденсата и коррозии.

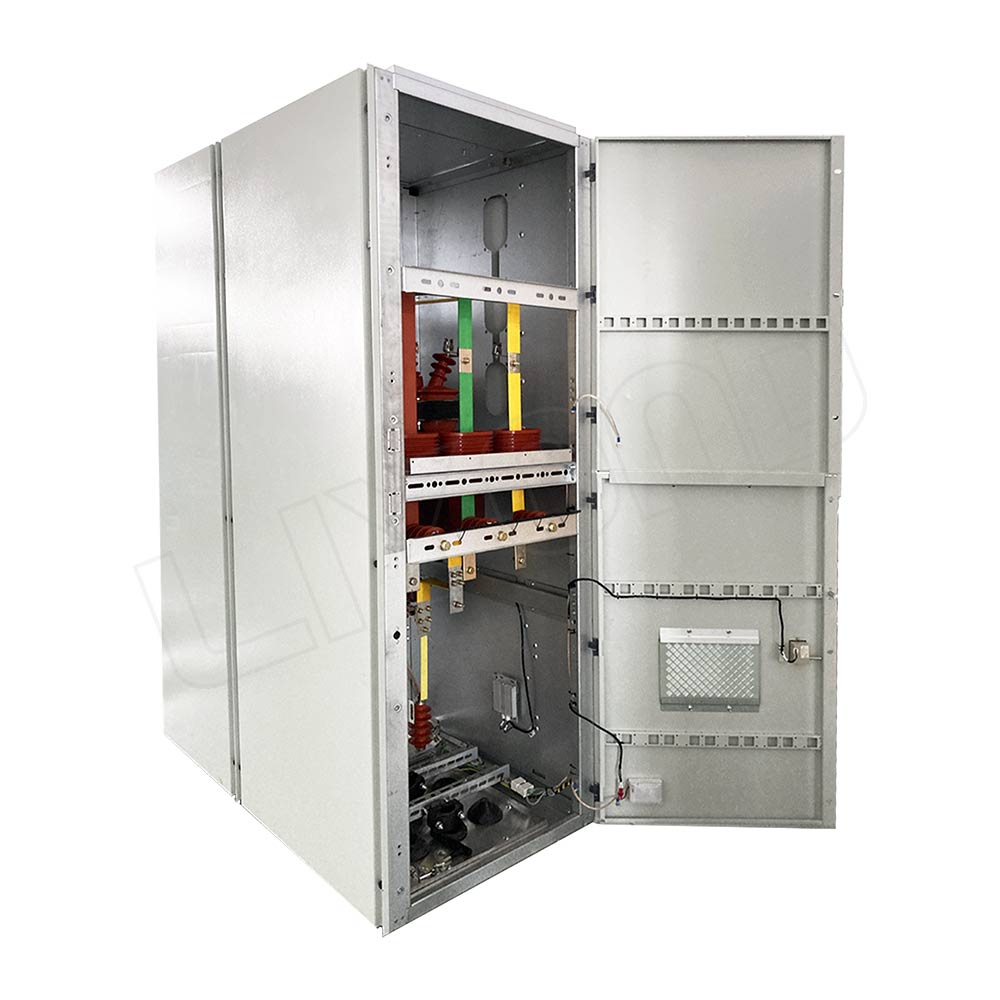

  6. Кабельная комната просторная, к ней можно подключить множество кабелей.
  7. Степень защиты распределительного устройства достигает IP4X. Уровень защиты каждого отсека — IP2X.

  Условия эксплуатации
  1. Температура окружающей среды: -15°С ~ +40°С;
  2. Относительная влажность:
  средняя за день – не более 95%;
  средняя за месяц – не более 90%;
  3. Среднее значение давления для насыщенного пара за день – не более 2.2×103 МПа; среднее значение давления для насыщенного пара за месяц – не более 1.8х10 3  МПа;
  4. Высота над уровнем моря: не более 3000 м;
  5. Интенсивность землетрясения: не более 8 баллов.

  Внимание: не допускается эксплуатация при наличии легковоспламеняющихся газов и насыщенного пара, а также в условиях сильной вибрации; Примечание: по поводу условий эксплуатации, отличающихся от вышеуказанных, Вы можете обратиться за консультацией в нашу компанию.

• Основные технические параметры

  Артикул		Блок	даты
  Номинальное напряжение		КВ	12~24
  Номинальный ток		HZ	50
  Номинальный ток автоматического выключателя		A	630, 2000
  Номинальный ток распределительного шкафа		A	630, 2000
  Номинальный ток динамической устойчивости (4S)		КA	16, 20, 25, 31.5, 40, 50
  Номинальный ток динамической устойчивости (пиковый)		КA	40, 50, 63, 80, 100, 125
  Номинальный ток отключения при коротком замыкании		КA	16, 20, 25, 31.5, 40, 50
  Номинальный ток включения короткого замыкания (пиковый)		КA	40, 50, 63, 80, 100, 125
  Номинальный уровень изоляции	Выдерживаемое напряжение промышленной частоты 1 мин.	КA	24	32	42
  	выдерживаемое напряжение импульса освещения	КA	40	60	75
  Степень защиты	Корпус IP2X: IP4X, это IP2X, когда отсек и отсек автоматического выключателя открыты.

  Примечание 1: необходимо учитывать допустимый ток короткого замыкания для трансформаторов тока по отдельности. Примечание 2: см. соответствующие технические параметры для ZN63A-12.

  Форма и установочные размеры





  Габаритный размер(мм), без учета размеров двери

  высота	ширина	глубина
  2300	800	1500
  2300	1000	1500

  Инструкции по заказу

  При заказе необходимо предоставить следующую техническую информацию:
  1. Номер схемы главной цепи, назначение и схема главной электрической системы, схема расположения и расположения помещения распределения электроэнергии и т.д.
  2. Требования к функциям управления, измерения и защиты распределительных устройств и требования к другим блокирующим и автоматическим устройствам.
  3. Модель, спецификация и количество основных электрических компонентов в распределительном устройстве.
  4. Если требуется соединение шинным мостом между распределительным устройством или входящим шкафом, должны быть приведены конкретные требования, такие как номинальная токовая нагрузка шинного моста, пролет шинного моста и высота от земли.
  5. Если распределительное устройство используется в особых условиях окружающей среды, это должно быть подробно описано при заказе.
  6. Другие специальные требования.
