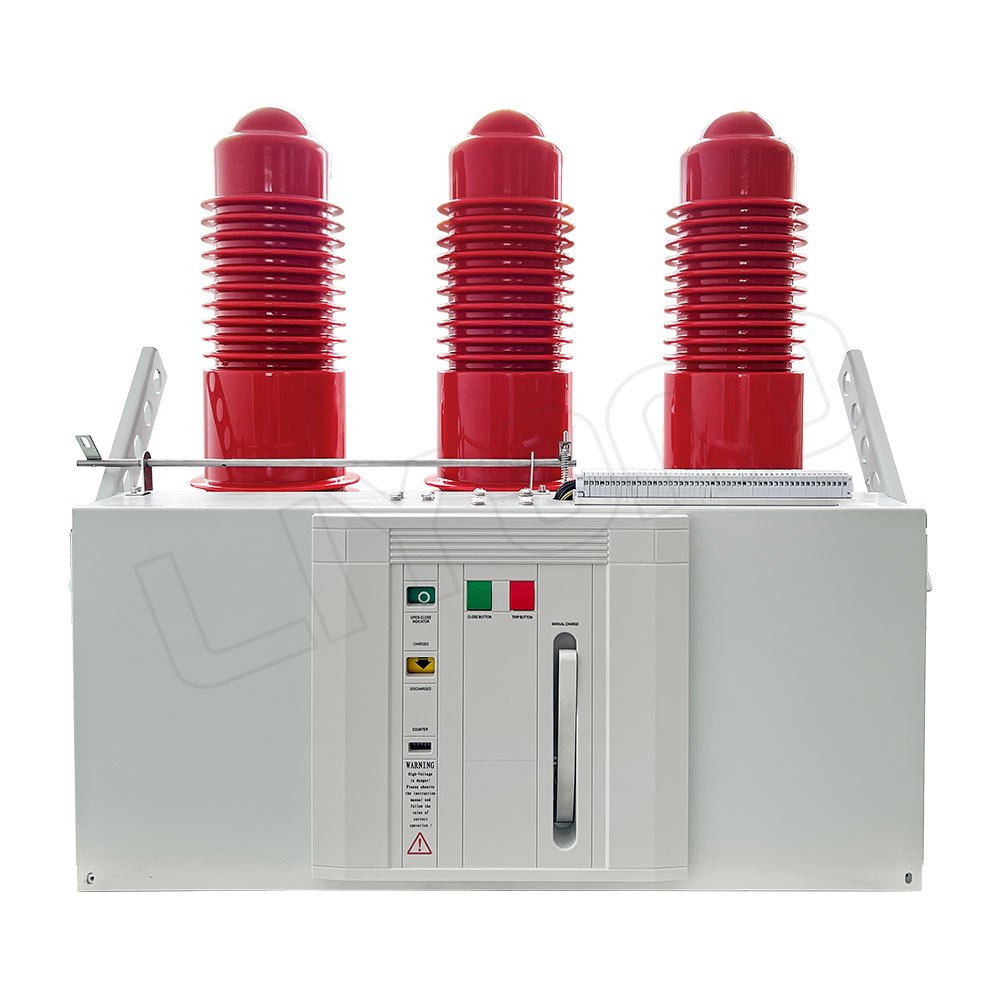

Liyond Внутрикорпусные вакуумные выключатели среднего напряжения 33 кВ 35 кВ 36 кВ 40,5 кВ бокового монтажа с механизмами управления VSG
-
Вакуумный выключатель бокового монтажа серии VSG/C-40.5 – это новый тип трехфазного выключателя 50 Гц в соответствии с уникальной концепцией дизайна и в сочетании с рыночным спросом и развитием, номинальное напряжение внутреннего распределительного устройства 40,5 кВ, оно может быть предоставлено промышленным и горнодобывающим предприятиям, электростанциям и подстанциям в качестве управления и защиты электрооборудования, и подходит для частой эксплуатации.
Применение условий окружающей среды
1. Температура окружающей среды: -10 °C ~ +40 °C (допускается хранение и транспортировка при температуре -30 градусов Цельсия);
2. Влажность окружающей среды: средняя влажность за день должна быть не более 95%. Средняя влажность за месяц должна быть не более 90%.
3. Давление насыщенных паров: среднее давление за сутки должно быть не более 2,2 кПа; среднее давление за месяц должно быть не более 1,8 кПа;
4. Высота над уровнем моря: < 1500m;
5. Интенсивность землетрясения: ≤8 баллов;
6. Установка должна производиться в местах, не подверженных пожару, взрыву, серьезным загрязнениям, химической эрозии и сильной вибрации.Технические параметры
Нет. проект Блок Данные 1 Номинальное напряжение кВ 40.5 2 Номинальный уровень изоляции Выдерживаемое напряжение промышленной частоты (RMS) в течение 1 мин. кВ 95 Выдерживаемое напряжение грозового импульса (пиковое) кВ 185 3 Номинальная частота Hz 50 4 Номинальный ток A 1250/1600/2000 5 Номинальный кратковременно выдерживаемый ток 4S кA 25 31.5 6 Номинальный пиковый выдерживаемый ток кA 63 80 7 Номинальный ток отключения при коротком замыкании кA 25 31.5 8 Номинальный ток замыкания короткого замыкания кA 63 80 9 Номинальная последовательность операций O-0.3s-CO- 180s-CO 10 Номинальное время отключения тока короткого замыкания раз 20 11 Ток отключения номинальной конденсаторной батареи A 630 12 Механическая жизнь раз 20000 -
