LZZBJ9-12 Полностью закрытый посттрансформатор тока 12 кВ, залитый эпоксидной смолой

Спецификация
черновик

LZZBJ9-12 Полностью закрытый посттрансформатор тока 12 кВ, залитый эпоксидной смолой

Трансформатор тока типа LZZBJ9-12 представляет собой полностью закрытую колонную конструкцию, полностью рабочий трансформатор тока, подходит для номинальной частоты 50 Гц, номинального напряжения 10 кВ и ниже в энергосистемах для измерения тока, энергии и релейной защиты.

Основные характеристики
1.Высокая точность: Обеспечивает точное измерение тока для эффективного мониторинга и управления электрическими системами.
2.Прочная конструкция: Изготовлен из высококачественной эпоксидной смолы, обеспечивающей превосходную механическую прочность и долговечность.
3.Полностью закрытая конструкция: Обеспечивает повышенную защиту от таких факторов окружающей среды, как влага, пыль и загрязняющие вещества.
4.Термическая стабильность: Поддерживает стабильную работу при различных температурных условиях.
5.Компактность и универсальность: компактная конструкция, подходящая для различных условий установки.

Области применения
1.Системы распределения электроэнергии: Идеально подходит для точного измерения тока и защиты в сетях распределения электроэнергии среднего и высокого напряжения.
2.Промышленные измерительные приборы: Подходит для точного измерения тока в различных промышленных электроустановках.
3.Системы защиты: Повышает надежность и производительность систем электрической защиты.
4.Интеграция распределительных устройств: Идеально подходит для использования в распределительных устройствах среднего и высокого напряжения для мониторинга и управления электрическими параметрами.

LZZBJ9-12 Полностью закрытый посттрансформатор тока 12 кВ, залитый эпоксидной смолой

Номинальный первичный ток (А)	Сочетание классов точности	Номинальная вторичная мощность (ВА)			Термический ток 1 с (кА)	Номинальный динамический ток (кА)
Номинальный первичный ток (А)	Сочетание классов точности	0.2S	0.2(0.5)	10P	Термический ток 1 с (кА)	Номинальный динамический ток (кА)
5	0.2S/10P10 0.2S/10P15 0.2/10P10 0.2/10P15 0.5/10P10 0.5/10P15	10	10	15*, 20	0.5	1.25
10					1	2.5
15					1.5	3.75
20					3	7.5
25					3.75	9.3
30					4.5	11.2
40					6	15
50					7.5	18.7
75					10	25
100					15	37.5
150					22.5	56
200					31.5	80
300			10*, 15		45	112.5
400					45	112.5
500					63	130
600					80	140
800			15*, 30		80	140
1000					80	140
1200					100	160

Примечание: В таблице данные, отмеченные знаком *, являются параметрами изделий общего назначения.

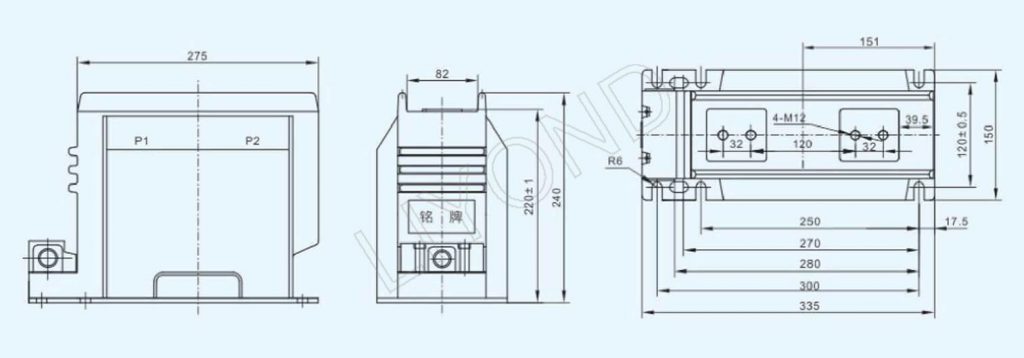

Ссылка на чертеж

Инструкции по заказу:
При заказе необходимо указать модель изделия, номинальный коэффициент тока, точную комбинацию уровней и соответствующую номинальную мощность, номинальный ток короткого замыкания. Если вам нужен специальный заказ, вы можете проконсультироваться с техническим персоналом для решения проблемы.
