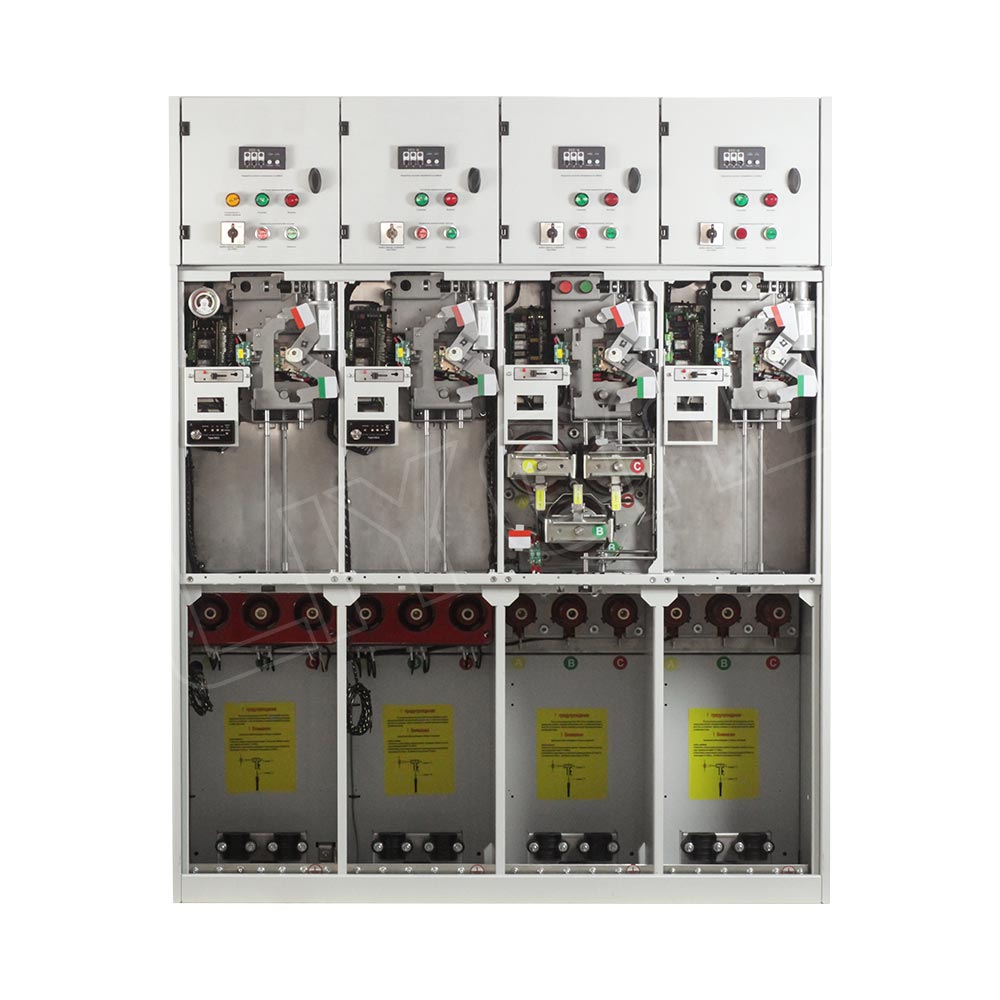

Распределительное устройство с элегазовой изоляцией для распределения среднего напряжения

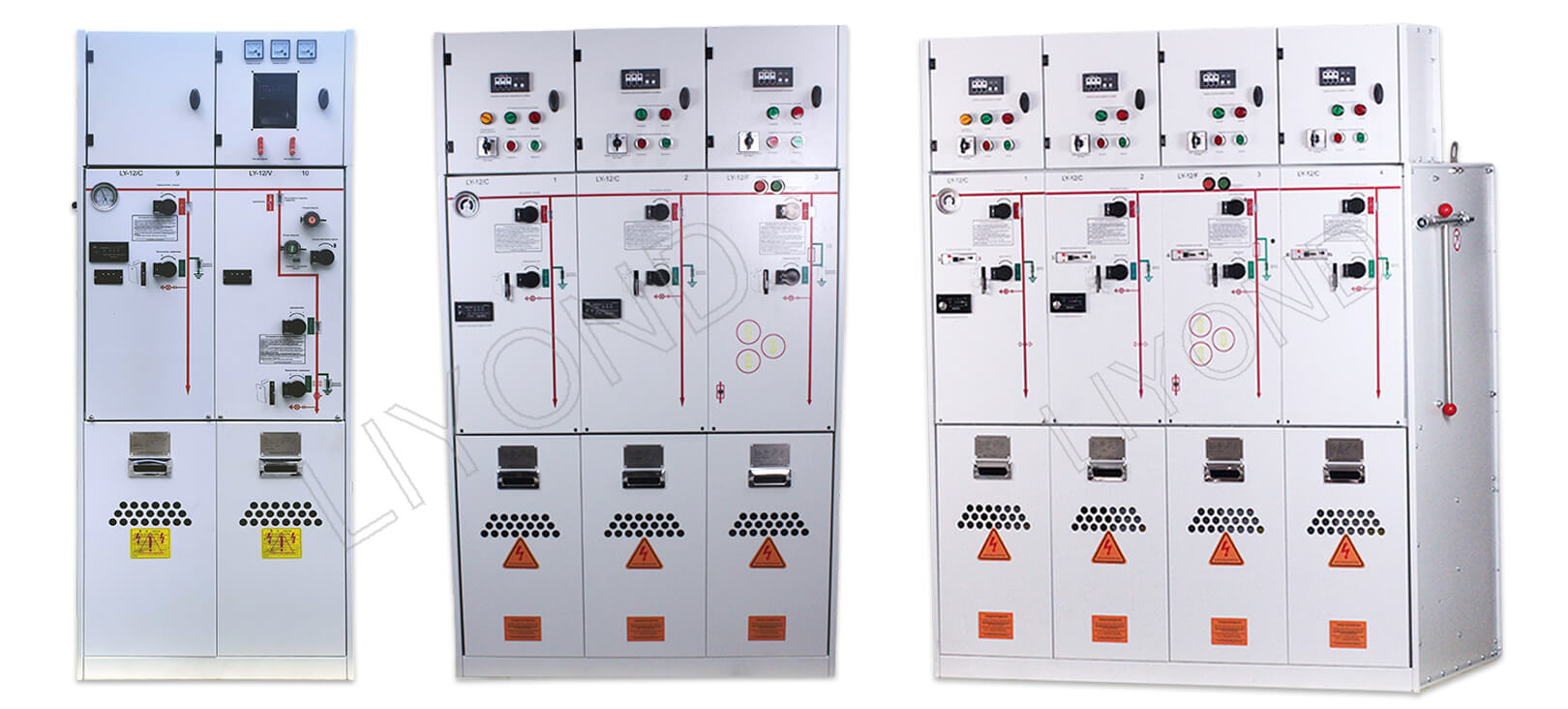

Распределительные устройства с элегазовой изоляцией серии LY-12 – это компактные распределительные устройства с металлической изоляцией для системы распределения электроэнергии 10KV. Это распределительное устройство обладает уникальной гибкостью благодаря возможности расширения, что позволяет создавать полные и полумодульные комбинации.
Газовая камера из нержавеющей стали элегазового распределительного устройства LY-12 заполнена газом SF6, который полностью герметизирует все токоведущие части и выключатель и изолирует их от внешнего мира. Такая полностью герметичная конструкция не позволяет внутренним выключателям и токоведущим частям подвергаться воздействию изменений во внешней среде, обеспечивая надежность, безопасность и отсутствие необходимости технического обслуживания оборудования.
Основными формами схем модулей являются: C, F, V, D, De.
Описание кода следующее:
C: Двухпозиционный блок выключателя нагрузки с заземлителем
F: Комбинированный модуль выключателя нагрузки с предохранителем

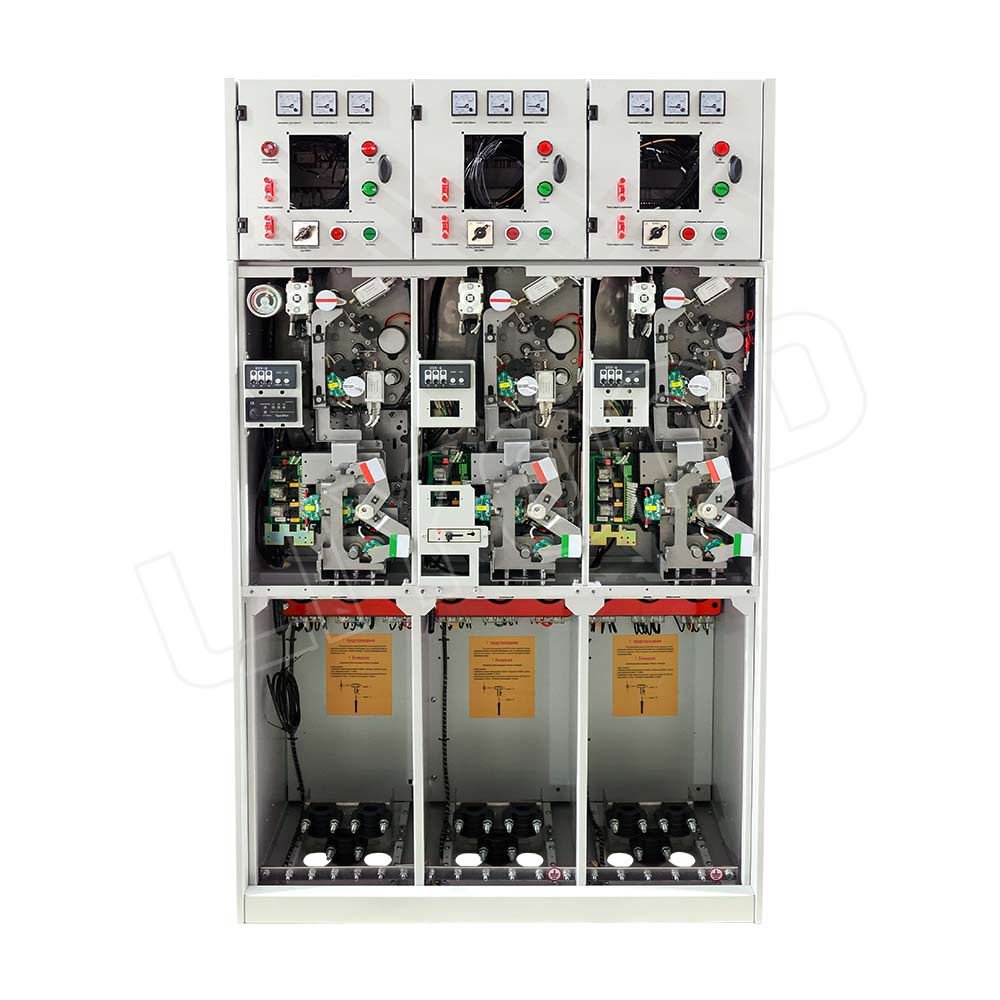

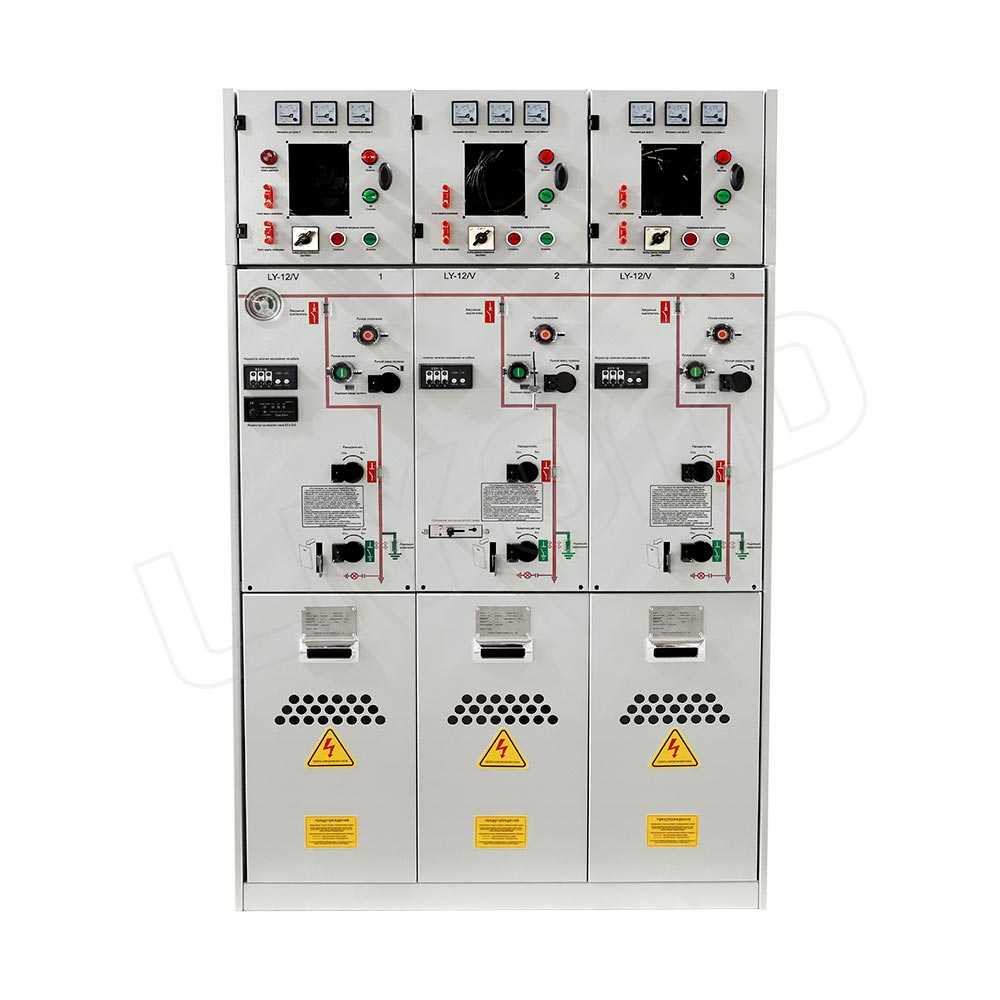

V: Модуль вакуумного выключателя с заземлителем и двухпозиционным выключателем нагрузки (разъединителем)
D: Модуль кабельного соединения без заземлителя
De: Модуль кабельного соединения с заземлителем
Условия рабочей среды
1. Температура окружающего воздуха: верхний предел +40 °C нижний предел -40 °C;
2. Относительная влажность воздуха: среднесуточная – не более 95%, среднемесячная – не более 90%;
3. Высота над уровнем моря ≤ 1500 метров (при стандартном давлении накачки);
4. Сейсмическая интенсивность не превышает 8 баллов;
5. Места без пожара, взрыва, серьезного загрязнения, химической коррозии и сильной вибрации.
Особые условия
Производитель и конечный пользователь должны согласовать особые условия эксплуатации, которые отличаются от нормальных условий эксплуатации.
Если речь идет об особо жестких условиях эксплуатации, необходимо проконсультироваться с производителем и поставщиком.
Если электрооборудование устанавливается на высоте более 1500 метров над уровнем моря, оно должно быть указано таким образом, чтобы давление можно было отрегулировать при изготовлении. Когда это давление отрегулировано, срок службы самого распределительного устройства не оказывает существенного влияния.
Параметры
| Пункт | Единица | Модуль C | Модуль F | Модуль V | |
| Разрыв нагрузки Выключатель | Комбинированный аппарат | Вакуумный выключатель | Разъединение/ заземлитель | ||
| Номинальное напряжение | кВ | 12 | 12 | 12 | 12 |
| Номинальная частота | Hz | 50 | 50 | 50 | 50 |
| Выдерживаемое напряжение частоты питания
(межфазное/разрывное) |
кВ | 42/48 | 42/48 | 42/48 | 42/48 |
| Выдерживаемое напряжение импульса молнии | кВ | 75/85 | 75/85 | 75/85 | 75/85 |
| Номинальный ток | A | 630 | * | 630 | 630 |
| Номинальный ток размыкания замкнутого контура | A | 630 | |||
| Номинальный ток разрыва кабеля | A | 10 | |||
| Номинальный ток включения короткого замыкания (пиковый) | A | 50 | 80 | ||
| Номинальный пиковый выдерживаемый ток | кА | 50 | |||
| Номинальный кратковременно выдерживаемый ток | кА/4с | 20 | |||
| Номинальный ток отключения короткого замыкания | кА | 31.5 | 20 | ||
| Номинальный ток передачи | A | 1700 | |||
| Максимальный ток с предохранителем | A | – | 125 | ||
| Сопротивление петли | Ω | ≤300 | ≤600 | ||
| Механическая жизнь | Times | 5000 | 3000 | 5000 | 2000 |
*Зависит от номинального значения тока предохранителя.
Первичная схема системы
Инструкции по заказу
При заказе пользователь должен предоставить следующую техническую информацию:
1. Схема главной цепи, схема расположения и план этажа;
2. Принципиальная схема вторичной цепи распределительного шкафа;
3. Модели, спецификации и количество всех электрических компонентов в распределительном устройстве;
4. Если необходимо установить низковольтную коробку, то это должно быть объяснено;
5. Если распределительный шкаф используется в особых условиях окружающей среды, это следует объяснить.
Свяжитесь с Лийондом
Мы здесь, чтобы помочь! Свяжитесь с нашей командой для получения экспертной поддержки и индивидуальных решений.

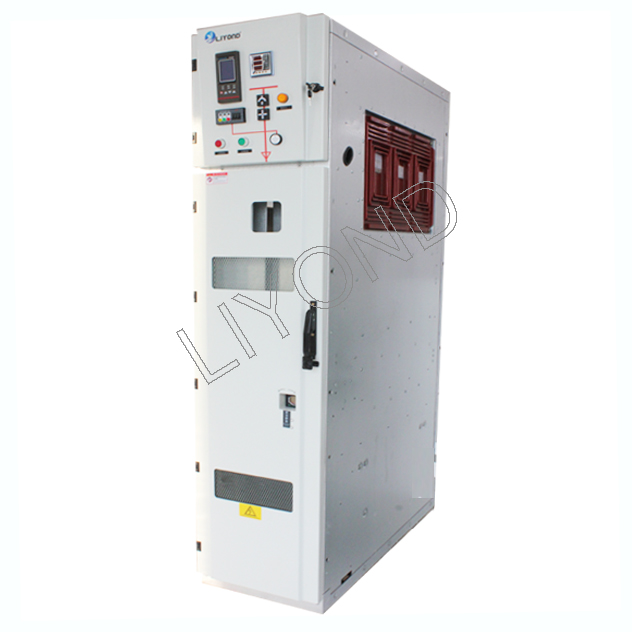

Связанные Распределитеные устройства с элегазовой изоляцией
