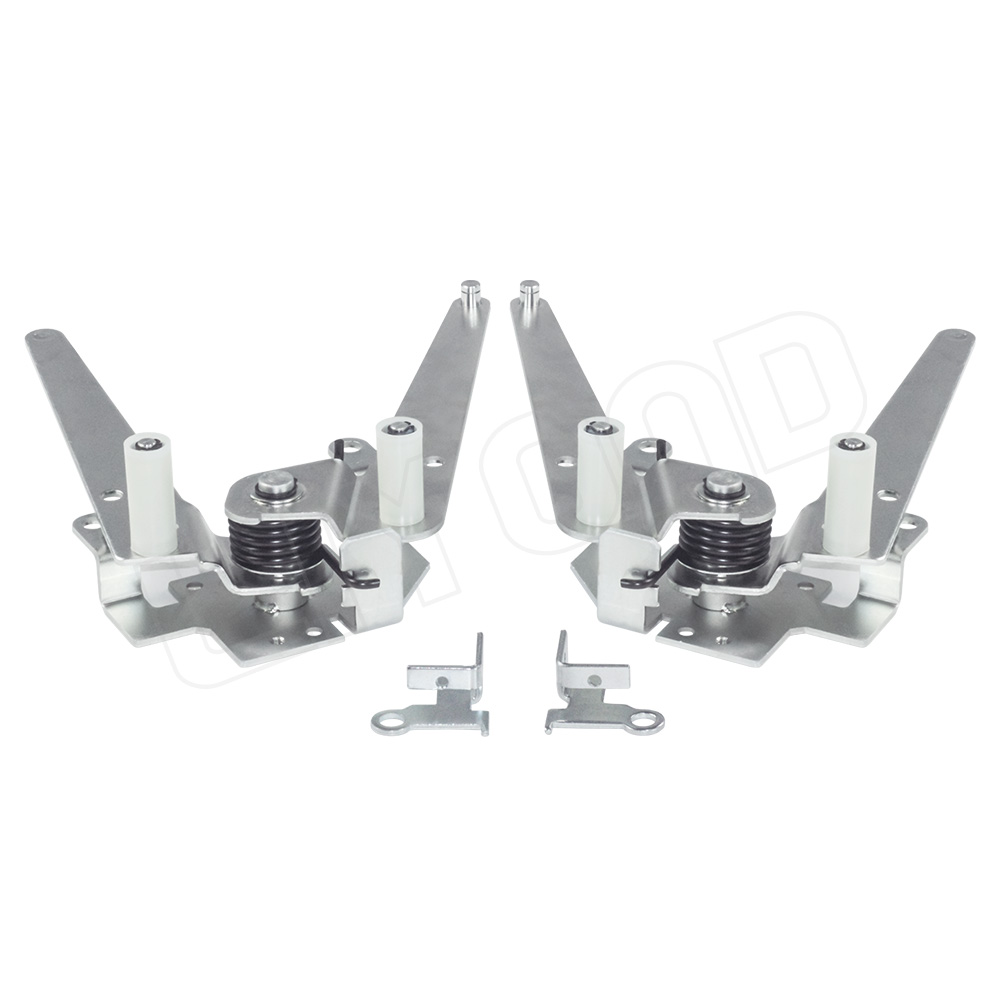

Механизм затвора для распределительных устройств 5XS.320.010, для ячейки шириной 800мм
Шторочный механизм устанавливается в шкафы КРУ. Предназначен для защиты обслуживающего персонала от соприкосновения с находящимися под напряжением токоведущими частями неподвижных контактов главной цепи, установленных в проходных изоляторах.
Шторочный механизм обладает следующими преимуществами:
- Шторки шторочного механизма изготовлены из оцинкованной стали, для исключения появления поверхностных токов;
- Шторки автоматически закрывают доступ к неподвижным контактам при выводе выкатного элемента из рабочего положения;
- Для безопасного обслуживания КРУ шторки могут закрываться навесным замком.
5XS.320.010 спецификация
| число | название | код |
| 1 | Левая торсионную пружину | 8YF.288.010 |
| 2 | Левый вниз соединительную пластину | 5*S.174.010 |
| 3 | Исправлена доска сварки (слева) | 5*S.100.011 |
| 4 | Левая УПП плату подключения | 5*S.174.014 |
| 5 | Плоская прокладка | φ 8 |
| 6 | Перейти кольцо | φ 8 |
Механизм затвора для распределительных устройств 5XS.320.010
| число. | пункт | код | Кол-во |
| 1 | Право поддержка | 8XS.123.011 | 1 |
| 2 | Право связывая пластины | 5XS.235.011 | 1 |
| 3 | знак | 8XS.866.014 | 1 |
| 4 | Слева связывание пластина | 5XS.235.010 | 1 |
| 5 | шайба Φ6 | GB97.1-85 | 16 |
| 6 | Упругие шайбы Φ6 | GB93-87 | 10 |
| 7 | Болт М6 * 12 | GB5783-86 | 10 |
| 8 | Левая поддержка | 8XS.123.010 | 1 |
| 9 | Связь пластина сварки | 5XS.174.016.1 (для VD4) | 2 |
| 5XS.174.016.2 (для VS1) | |||
| 5XS.174.016.3 (для VB2) | |||
| 10 | Вниз затвора | 8XS.320.010（800mm） | 1 |
| 8XS.320.010.1 (650мм) | |||
| 8XS.320.010.2 (840 мм) | |||
| 8XS.320.010.3 (900 мм) | |||
| 8XS.320.010.4 (1000мм) | |||
| 11 | Блок карты | DK-8 | 8 |
| 12 | Суппорт | 8XS.123.013 | 3 |
| 13 | Связь пластина сварки | 5XS.174.015.1 (для VD4) | 2 |
| 5XS.174.015.2 (для VS1) | |||
| 5XS.174.015.3 (для VB2) | |||
| 14 | знак | 8XS.866.012 | 1 |
| 15 | знак | 8XS.866.013 | 2 |
| 16 | Суппорт | 8XS.123.012 | 3 |
| 17 | Гайка M6 | GB6170-86 | 6 |
| 18 | Верхний затвор | 8XS.320.011 (800мм) | 1 |
| 8XS.320.011.1 (650мм) | |||
| 8XS.320.011.2 (840 мм） | |||
| 8XS.320.011.3 (900 мм) | |||
| 8XS.320.011.4 (1000 мм) | |||
| 19 | Руководство стержень | 8XS.234.011 (для VD4.VS1) | 2 |
| 8XS.234.011.1 (для VB2） | |||
| 20 | Стоп воротник | 8XS.210.011 | 2 |
