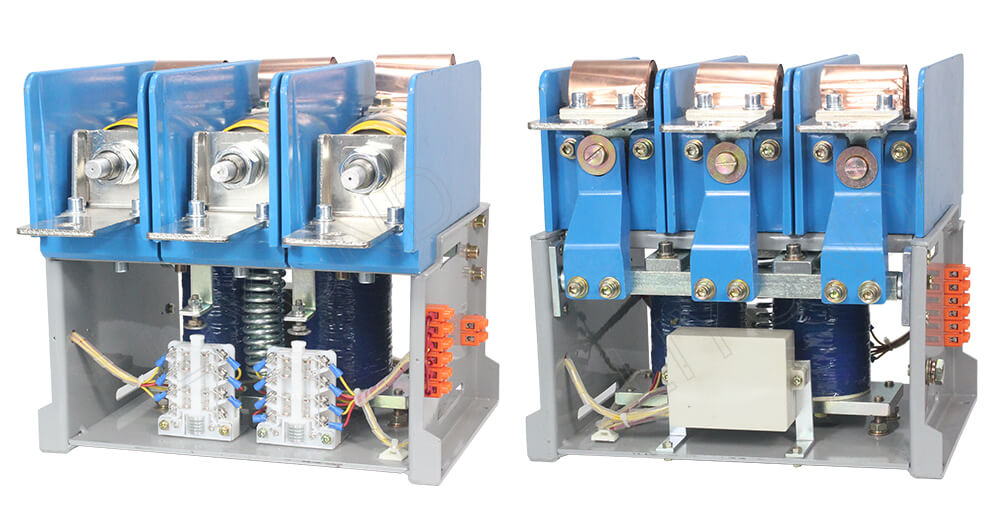

Производитель вакуумных контакторов Электрический контактор серии CKJ3 1140В 3 фазы 800A 1000A 1250A
-
Производитель вакуумных контакторов Электрический контактор серии CKJ3 1140В 3 фазы 800A 1000A 1250A
Серия CKJ3 относится к сильноточным сериям, применяется для цепей управления переменного тока 50 Гц-60 Гц, номинальное напряжение до 1140 В, верхний предел до 2 кВ, номинальный ток до 800-1000-1250 А. Используется для подключения и разрыва цепей на расстоянии и частого запуска двигателей переменного тока.
В изделии используется керамическая вакуумная коммутационная трубка, трубка с высоким вакуумом в качестве среды, таким образом, ее малый размер, высокое напряжение, сильная отключающая способность, длительный срок службы, контакт без обслуживания, особенно потому, что дуга не подвергается воздействию, безопасные и надежные преимущества, для угля, электроэнергии, химической промышленности, металлургии, нефти и других промышленных секторов широко используются.
Характеристики продукта
1. Небольшой объем, малый вес, устойчивость к столкновениям, транспортировка без повреждений, гибкая установка, подходит для использования в распределительном шкафу.
2. Специальная структура, общая формовка, отсутствие зазоров, хорошая герметичность, влагостойкость и взрывобезопасность.
3. Большое расстояние ползучести, хорошее водоусиление, сильная грязестойкость, стабильная работа, снижение затрат на эксплуатацию и обслуживание.Условия работы
1. Подходит для работы в помещении и на улице;
2. Температура окружающей среды -40°C~+40°C;
3. Высота над уровнем моря не более 3000 м (для типа фарфоровой гильзы – не более 1000 м);
4. Частота питания не менее 48Гц и не более 62Гц;
5. Напряжение силовой частоты, приложенное между клеммами низковольтного вакуумного контактора 1140В в течение длительного времени, не должно превышать непрерывную рабочую мощность низковольтного вакуумного контактора 1140В;
6. Районы с интенсивностью землетрясения 8 градусов или ниже;
7. Скорость ветра не превышает 35 м/с; -
Производитель вакуумных контакторов Электрический контактор серии CKJ3 1140В 3 фазы 800A 1000A 1250A
Технические параметры
Модель единица номера Номинальное рабочее напряжение В 1140 Номинальный рабочий ток A 800, 1000, 1250 Номинальная частота Hz 50~60 Номинальная присоединительная мощность A 4Ie (AC-2) Номинальная отключающая способность A 4Ie (AC-2) Выдерживаемая мощность по току перегрузки A/s 4Ie/10 Частота Выдерживаемое напряжение фаза-фаза и фаза-земля кВ 4.2 Промышленная частота Допуск НапряжениеВакуумный разрыв кВ 10 Выдерживаемое напряжение импульса молнии кВ 8 Номинальное напряжение В AC 220/380 DC 110/220 Номинальная мощность Обслуживание VA ≤1000/100 (Всасывание/удержание) Номинальная мощность механического удержания VA ≤900/600 (открытие/закрытие) Форма 3a+ab Номинальное значение AC380V/5A DC380V/1A Цепь управления, вспомогательная цепь на землю Частотное выдерживаемое напряжение кВ 2 Номинальная рабочая частота длительное или механическое удержание тип раз/ч 300 Номинальная рабочая частота кратковременная раз/ч 600 Механический срок службы раз 100 Электрический ресурс раз 25(AC-2) Время закрытия ms ≤200 Фиксированное время переключения ms ≤160(Электрическое фиксация)
≤160(Механическая фиксация)
3-фазный неодновременный ms ≤3 Отскок при закрытии ms ≤10 Чертеж внешних размеров вакуумного контактора
