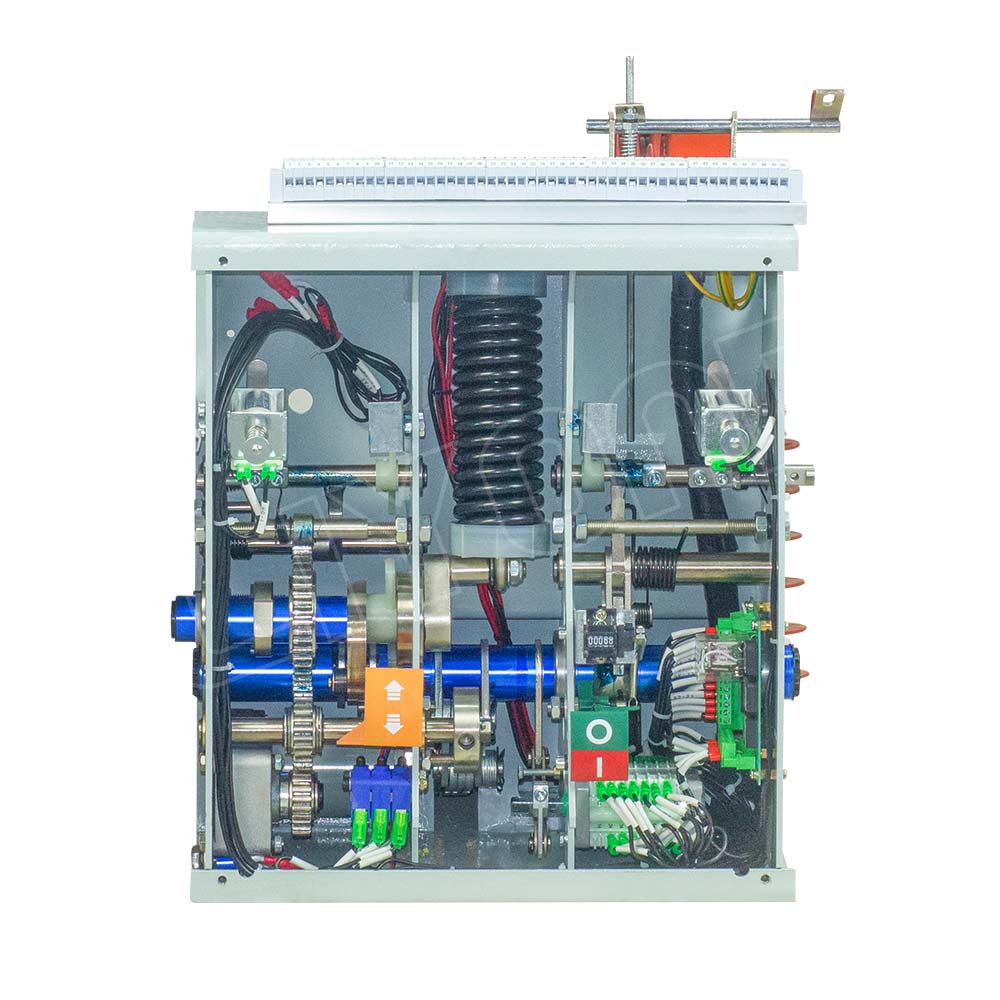

VBI-24 Вакуумный автоматический выключатель с боковым креплением и 3 трансформаторами тока
Внутренний герметичный вакуумный выключатель среднего напряжения VBI-24 подходит для воздушной изоляции внутренних выключателей и используется для управления и защиты в электросетях с переменным током и номинальным напряжением 24КВ и ниже. Вакуумные автоматические выключатели используются часто. Они обладают исключительно высокими эксплуатационными характеристиками в условиях, когда требуется размыкание тока выключателя, полностью отвечают требованиям автоматического замыкания, имеют высокую надежность работы и срок службы.
В механизме работы вакуумного автоматического выключателя типа VBI-24 с боковым креплением используется пружина для накопления энергии, которая может управляться двумя способами, ручным или электрическим. Характеристики соответствуют GB1984-89 <Высоковольтный автоматический выключатель переменного тока>, JB3855-96 <Высоковольтный вакуумный выключатель 10кв для закрытых помещений Общие технические характеристики>, соответствующим положениям стандарта IEC56.
Преимущества установки трансформаторов тока на боковых выключателях
1. Интегрированная конструкция: Установка трансформатора тока непосредственно на автоматический выключатель упрощает монтаж и подключение, сокращает дополнительное монтажное пространство и расходы.
2. Мгновенное реагирование: Непосредственный контроль тока вблизи автоматического выключателя позволяет быстрее реагировать на условия повреждения, повышая скорость и точность защиты системы.
3. Снижение помех: Снижение помех и затухания в тракте передачи сигнала, что повышает точность измерений.
Основные технические характеристики
| Нет. | Имя | Единица | Данные | |||
| * | Тип | / | 口Изолирующий цилиндр
口Столбы с закладными из эпоксидной смолы 口Нейлоновые встроенные шесты |
口Верхний выход
口Боковой выход |
||
| 1 | Номинальное напряжение | кв | 24 | |||
| 2 | Номинальный уровень изоляции | Выдерживаемое напряжение частоты питания | 65 | |||
| Номинальное напряжение, выдерживающее импульс молнии | 125 | |||||
| 3 | Расстояние открытия контактов |
mm |
12±1 | |||
| 4 | Превышение хода | 3±0.5 | ||||
| 5 | Расстояние между фазами | 210±1 | ||||
| 6 | Время отскока при замыкании контактов | ms | ≤2 | |||
| 7 | Трехфазные точки, закрывающиеся в разное время | ≤2 | ||||
| 8 | Время работы | ≤50 | ||||
| 9 | Время закрытия | ≤100 | ||||
| 10 | Средняя скорость размыкания (разделение контактов происходит через 6 мм) | M/s | 0.9~1.3 | |||
| 11 | Средняя скорость размыкания (контакт замыкается до 6 мм) | 0.4~0.8 | ||||
| 12 | Давление замыкающего контакта | N | 25KA | 31.5KA | ||
| 2200±200 | 3200±200 | |||||
Внешние размеры
