Продажа электрооборудования VS1-12/4000-275 Вакуумный выключатель Сильноточный тип 4000А с ручной тележкой

Продажа электрооборудования VS1-12/4000-275 Вакуумный выключатель Сильноточный тип 4000А с ручной тележкой

• Спецификация
• Технические характеристики

• Продажа электрооборудования VS1-12/4000-275 Вакуумный выключатель Сильноточный тип 4000А с ручной тележкой

  Вакуумный выключатель VS1-12-4000-275 — это высокопроизводительный компонент среднего напряжения, предназначенный для промышленных и распределительных систем, где требуются надежность, эффективность и безопасность. Данная модель оснащена выдвижной конструкцией, что упрощает установку и обслуживание, и подходит для различных конфигураций ячеек.

  Технические характеристики:

  • Номинальное напряжение: 12 кВ
  • Номинальный ток: 4000 А
  • Расстояние между полюсами: 275 мм
  • Отключающая способность: 40 кА
  • Механизм управления: Пружинный механизм VS1
  • Тип конструкции: Выдвижной
  • Изоляция: Изоляционный цилиндр для повышения диэлектрической прочности и защиты

  Основные преимущества:

  1. Высокая отключающая способность: Применение передовой вакуумной дугогасительной технологии обеспечивает безопасное и надежное отключение цепей даже в сложных условиях эксплуатации.
  2. Простота обслуживания: Выдвижная конструкция позволяет легко выполнять обслуживание или замену, сокращая время простоя и снижая затраты.
  3. Стабильная работа: Пружинный механизм управления VS1 обеспечивает точное и оперативное переключение, соответствующее высоким отраслевым стандартам.
  4. Повышенные изоляционные свойства: Использование изоляционного цилиндра увеличивает диэлектрическую прочность, обеспечивая надежную изоляцию и снижая риск поломок.
  5. Широкая применяемость: Подходит для различных промышленных приложений, включая распределение электроэнергии, производственные предприятия, горнодобывающую промышленность и инфраструктурные проекты с высокими требованиями к току и способности отключения короткого замыкания.

• №.	Пункт		Единица измерения	Данные
  1	Номинальное напряжение		kV	12
  2	Номинальная частота		Hz	50
  3	Номинальный уровень изоляции	Выдерживаемое напряжение промышленной частоты за 1 мин.	KV	42
  		Номинальный  импульсное выдерживаемое напряжение при ударах молнии	KV	75
  4	Номинальный ток		A	630	1000	1250	1600	2000	2500	3150	4000
  5	Номинальный ток отключения при коротком замыкании Номинальный кратковременно допустимый сквозной ток(виртуальное значение)		kA	20	20	20
  				25	25	25	25
  					31.5	31.5	31.5	31.5	31.5
  						40	40	40	40	40	40
  											50
  6	Номинальный ток включения при коротком замыкании Номинальный ток динамической устойчивости		kA	50	50	50
  				63	63	63	63
  					80	80	80	80	80
  						100	100	100	100	100	100
  											125
  7	Номинальный ток отключения при коротком замыкании, время отключения		раз	(выше 40KA)
  8	Продолжительность номинального тока короткого замыкания		S	4
  9	Номинальная рабочая последовательность			O-0. 3s-CO-180s-CO，O-180s-CO-180s-CO(выше 40kA)
  10	Механический срок службы		раз	30000
  11	Номинальный ток отключения одиночной конденсаторной батареи		A	630
  12	Номинальный ток отключения спаренной конденсаторной батареи		A	400
  13	Компонент максимального постоянного тока                 5 0 %

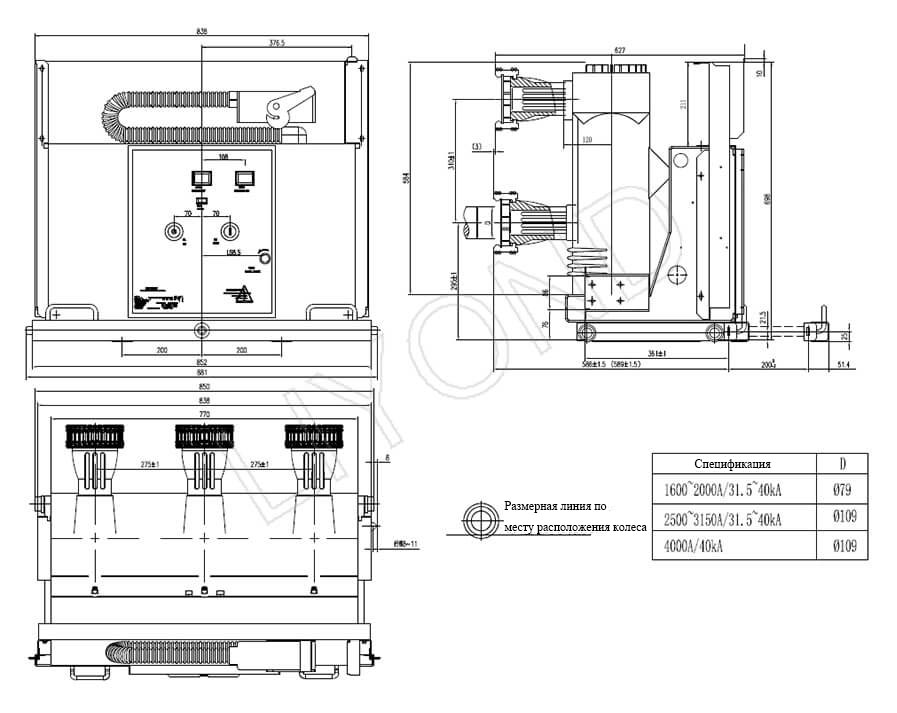

  Технический чертеж
