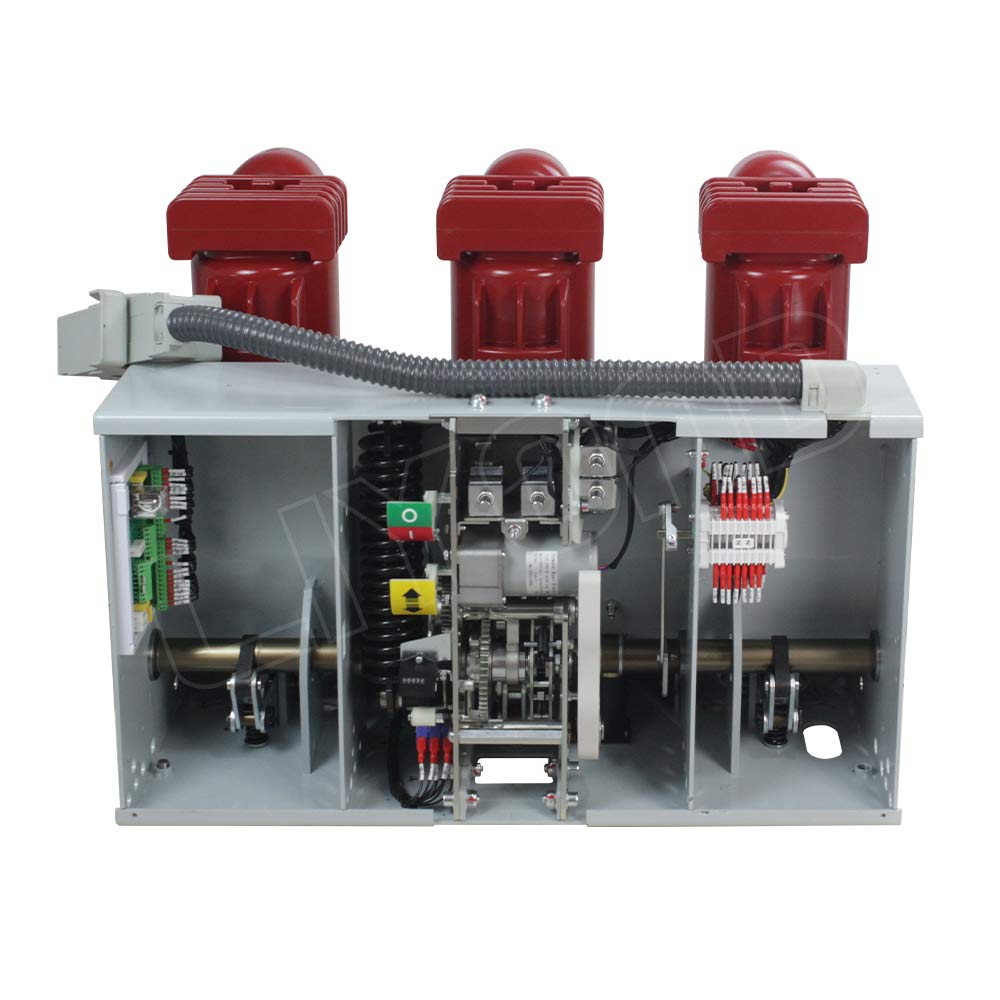

VSG-12, 1600A, большой ток, среднее напряжение, фиксированный тип, вакуумный выключатель с однополюсным полюсом, 12 кВ
Выключатель вакуумный высоковольтный внутренний VSG-12 представляет собой коммутационное устройство внутреннего и наружного применения, применяемое в энергосистемах напряжением 12 кВ. Применяется в качестве устройства защиты и управления электросетевым оборудованием и силовым оборудованием промышленных и горнодобывающих предприятий. Подходит для переключения нагрузок разного характера и частых срабатываний. Случай отключения тока короткого замыкания в первый раз. В продукте используется интегрированный пружинный механизм модуля VSG. В первичной части VSG-12 может использоваться герметичный полюс для герметизации вакуумного дугогасителя и частей основной токопроводящей цепи в единое целое, защищая дугогаситель от столкновений, пыли и конденсата. Он обладает высокой приспособляемостью к окружающей среде и значительно снижает стоимость дугогасителя. затраты на эксплуатацию и техническое обслуживание
Функции:
1. Интеграция, модульность, миниатюризация и легкий вес;
2. Высокая надежность, длительный срок службы, более стабильная работа;
3. Высокая степень обобщения, инвентаризации и стандартизации деталей;
4. Высокая эффективность передачи и более разумная конструкция;
Применение условий окружающей среды:
1. Температура окружающей среды -25℃– +40℃.
2. Высота над уровнем моря: ≤1000 м.
3.Относительная влажность: средняя дневная влажность не должна превышать 95%; средняя влажность за месяц должна быть не более 90%.
4. Давление насыщенного пара: среднее дневное давление не должно превышать 2,2 кПа; среднее давление за месяц должно быть не более 1,8 кПа.
5.Интенсивность землетрясения: не превышает 8 градусов.
6. Его следует устанавливать в местах, где нет пожара, взрыва, серьезной грязи, химической эрозии и сильной вибрации.
Технические параметры
|
Нет.
|
Элемент
|
Единица
|
Данные
|
|
|
1
|
Номинальное напряжение
|
кВ
|
12
|
|
|
2
|
Номинальная частота
|
Hz
|
50
|
|
|
3
|
Номинальный уровень изоляции
|
Выдерживаемое напряжение промышленной частоты 1 мин.
|
кВ
|
42
|
|
Номинальное выдерживаемое напряжение грозового импульса
|
кВ
|
75
|
||
|
4
|
Номинальный ток
|
A
|
630/1000/1250/1600/2000/2500/3150/4000
|
|
|
5
|
Номинальный ток отключения при коротком замыкании
Номинальный кратковременно выдерживаемый ток (виртуальное значение) |
kA
|
20/25/31.5/40/50
|
|
|
6
|
Номинальный ток включения короткого замыкания (пиковое значение)
Номинальный динамический ток (пиковое значение) |
kA
|
50/63/80/100/125
|
|
|
7
|
Номинальное время отключения тока короткого замыкания
|
раз
|
30, 50
|
|
|
8
|
Номинальное время термостабильности
|
s
|
4
|
|
|
9
|
Номинальная последовательность операций
|
|
O-0. 3s-CO-180s-CO
|
|
|
10
|
Механическая жизнь
|
раз
|
30000
|
|
|
11
|
Номинальный ток отключения одной конденсаторной батареи
|
A
|
630
|
|
|
12
|
Ток отключения батареи одинарной номинальной емкости
|
A
|
400
|
|
|
13
|
Ток отключения номинальной параллельной емкостной батареи
|
s
|
4
|
|
Габаритные размеры
