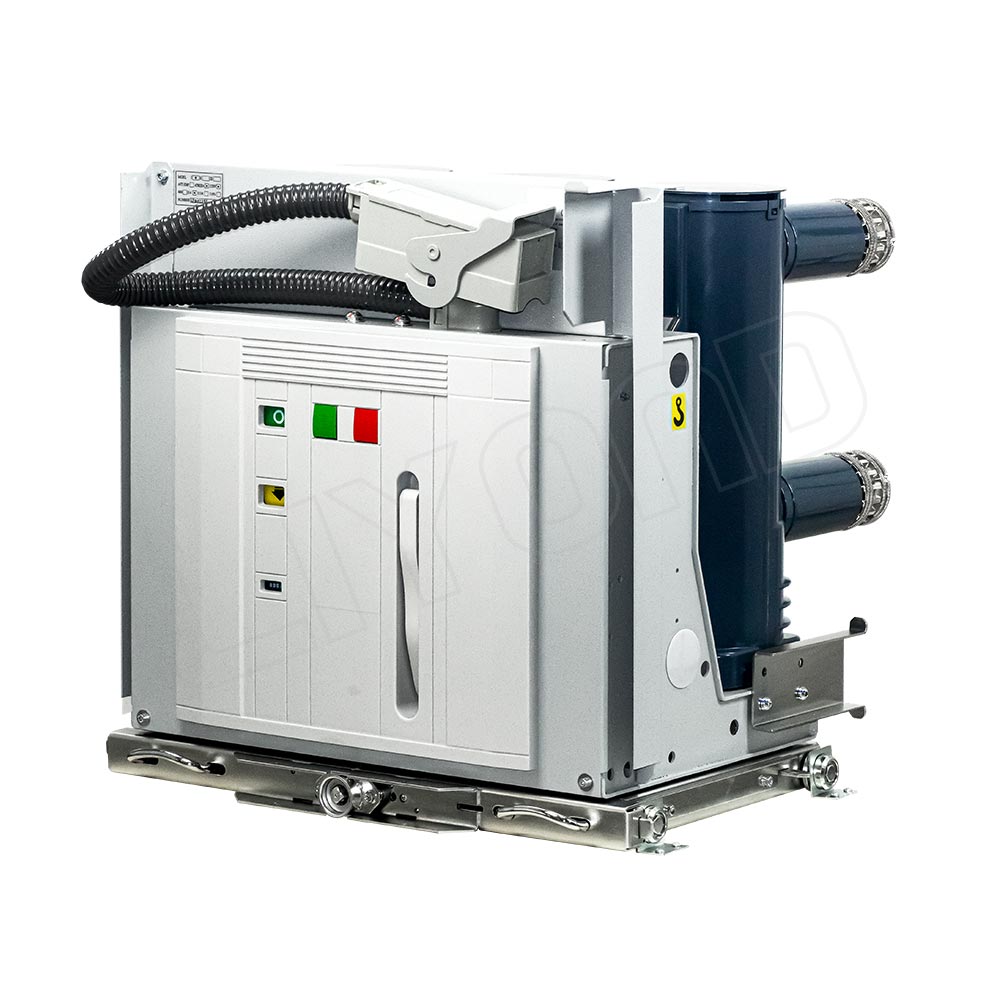

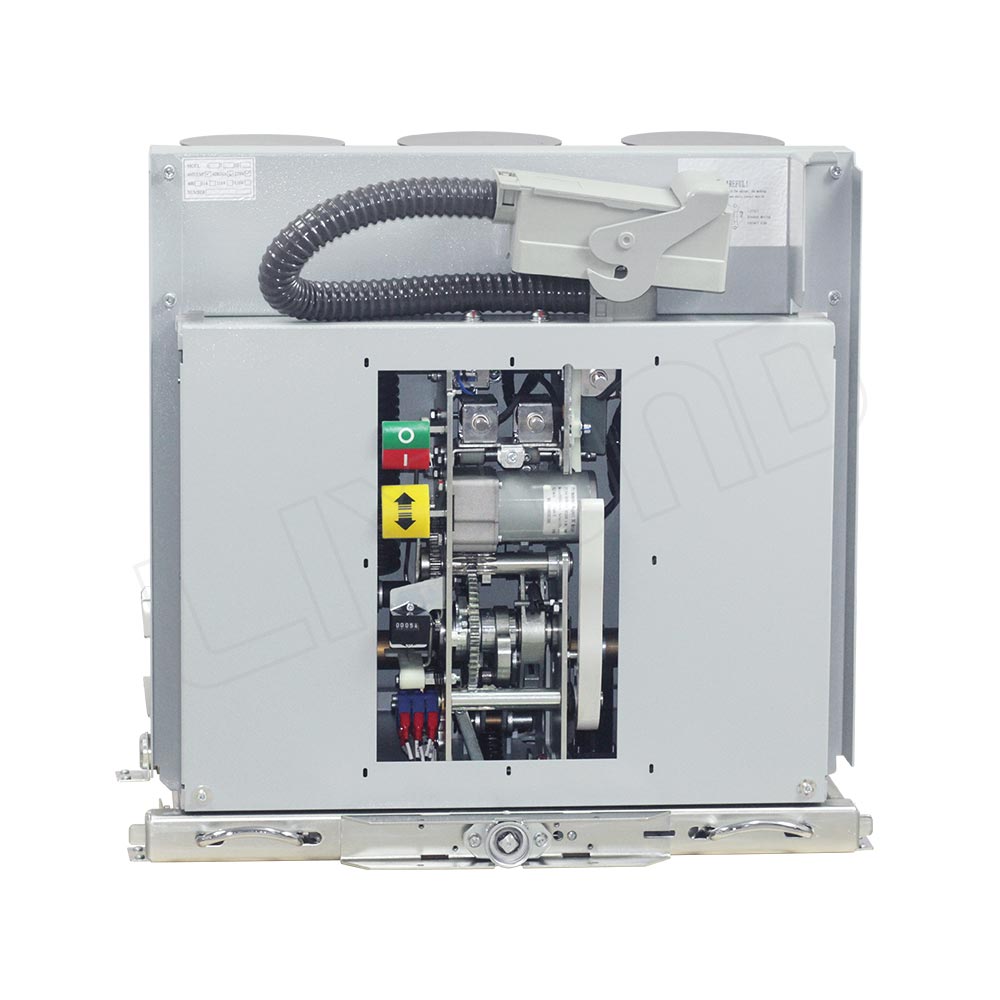

• VSG-12 вакуумный крытый AC выключатель  высокого напряжения  для распределительного 10кВ 12кВ

  VSG-12 крытый AC высокого напряжения выключателя твердого инкапсулируются вакуумный контур является собственной разработки продуктов нашего company.It служит главным образом в минеральном предприятия, электростанции и подстанции для управления и защиты электрических equipment.This VCB имеет заслуги долгой жизни, простота обслуживания, отсутствие загрязнения, отсутствие взрыва, низкий уровень шума и т.д., и она пригодна для использования в жестких условиях работы с частыми работы etc.It может быть установлен как в типа тележки распределительных устройств и фиксированного типа устройства. Стандарт: GB 1984-2003, МЭК 62271-100

  Основные технические данные

  Наименование	Единица	Данные
  Номинальное напряжение	кВ	12
  Частота напряжения 1 мин испытательное напряжение	кВ	42
  Номинальная освещение импульсное напряжение	кВ	75
  номинальная частота	Гц	50
  номинальный ток	A	630/1250		630/1250/1600/2000/2500/3150		1250/1600/2000/2500/3150/4000
  Номинальный ток отключения короткого замыкания	kA	25		31.5		40
  Номинальный кратковременный выдерживаемый ток	kA	25		31.5		40
  Номинальная продолжительность короткого замыкания	c	4
  Номинальный пиковый ток	kA	63	80
  Номинальный ток решений короткого замыкания	kA	63	80
  Вторичный промышленной частоты замыканию напряжения	в	2000
  Номинальная отключающая ток одного / спина к спине конденсаторов	A	630/400(40kA:800/400)
  Номинальная конденсаторов закрытие ток	kA	12,5 (частота ≦ 1000 Гц）
  Время открывания (номинальное напряжение)	Миссисипи	20-50
  Окончание (номинальное напряжение)	Миссисипи	35-70
  Механический ресурс	время	20000
  Номинальный ток раз поломка	время	20000
  Номинальный Ток короткого замыкания раз поломка	время	50(40kA:30)
  Связаться & фиксированной ограничьте контакты эрозии	мм	3
  Номинальное рабочее напряжение закрытия	в	AC110/220 DC110/220
  Номинальное напряжение двигателя хранения	B	AC110/220 DC110/220
  Номинальная мощность двигателя хранения	B	70(40kA 100)
  Время хранения энергии	B	≦15
  Зазор между открытыми контактами	MM	11±1
  Перебег контакта	c	3.5±0.5
  Связаться с закрытия Время вибрации	MM	≦2(40kA≦3)
  Закрытие / открытие рассинхронизированы из трех этапов	MM	≦2
  Средняя скорость открытия (контакт открыт 6 мм)	Миссисипи	0.9-1.2
  Средняя скорость закрытия (контакт замкнут 6мм)	Миссисипи	0.5-0.8
  Связаться с открытия подпрыгивая амплитуду	Миссисипи	MM			≦3
  Главная сопротивление цепи	μΩ	≦50(630A)≦45(1250A)≦35(1600-2000A)≦25(2500A)
  Контактное давление Контактная закрытия	N	2400±200(25kA) 3100±200(31.5kA) 4250±250(40kA)
  Номинальное рабочее последовательность		0.3s-co-180s-co
