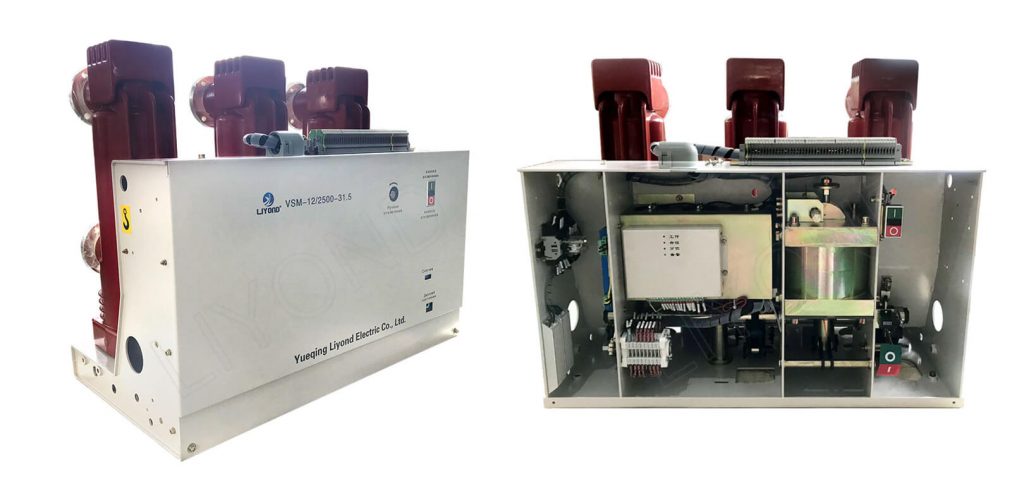

• Магнитный выключатель с постоянным магнитом – VSM-12

  Резюме

  Механизм привода с постоянными магнитами и вакуумный прерыватель вакуумного выключателя HX03-12 / M имеют переднее и заднее расположение. Основная проводящая цепь представляет собой напольную конструкцию. Верхнее и нижнее выпускные гнезда и вакуумный прерыватель установлены в трубчатом изоляционном цилиндре. Внутри. Изолирующий цилиндр изготовлен из эпоксидной смолы с помощью процесса APG. Эта структура может предотвратить накопление пыли на поверхности вакуумной дуговой камеры и предотвратить ее повреждение от внешних факторов. Это может гарантировать, что продукт все еще имеет хорошие показатели изоляции во влажной и жаркой среде и серьезных загрязнениях.

  Вакуумный выключатель с постоянным магнитом для внутренней установки, воздушная изоляция, используется для размыкания и замыкания различного типа силовых нагрузок. Применяется для строительства и реконструкции электрических сетей, таких как городские сети, сельские сети, шахты и железные дороги, особенно продукты поглощают передовые технологии и технологии в стране и за рубежом, с интеллектуальными, высокой надежностью, долгим сроком службы, необслуживаемым и другими характеристиками. Никакое загрязнение окружающей среды при использовании, и это – зеленый продукт.

  Технический параметр

  Таблица 1. Технические параметры

  No	Предмет	Ед. изм	Спецификация
  1	Номинальное напряжение	kV	12
  2	Номинальный ток	A	630		1000、1250			1600、2000、2500、3150
  3	Номинальный ток отключения короткого замыкания	kA	20	25	20	25	31.5	31.5	40
  4	Номинальный пиковый выдерживаемый ток	kA	50	63	50	63	80	80	100
  5	Номинальный кратковременный выдерживаемый ток	kA	20	25	20	25	31.5	31.5	40
  6	Номинальный ток короткого замыкания	kA	25	63	25	63	80	80	100
  7	Время отключения тока короткого замыкания	раз	50						30
  8	Номинальная рабочая последовательность		O-0.3s-CO-180s-CO，O-180s-CO-180s-CO（40kA）
  9	Механическая жизнь	раз	30000(небольшой ток) 20000(небольшой ток)
  10	Время отключения номинального тока	раз	30000(небольшой ток) 20000(небольшой ток)
  11	Номинальное импульсное выдерживаемое напряжение молнии (полная волна)	kV	75
  12	Номинальное кратковременное выдерживаемое напряжение промышленной частоты	kV/min	42

  Таблица 2. Параметры автоматических выключателей с конденсаторами

  No	Предмет	Ед. изм	Спецификация
  1	Путешествие контакта	mm	11±1
  2	Перепутывание контакта	mm	3.5±0.5
  3	Скорость закрытия	m/s	0.6±0.2
  4	Скорость открытия	m/s	1.1±0.3
  5	Время отказов закрытия контакта	ms	≤2，≤3(40kA)
  6	Синхронизация замыкания и размыкания трехфазного контакта	ms	≤2
  7	Время закрытия	ms	≤22
  8	Время открытия	ms	≤20
  9	Напряжение питания контура накопления энергии	V	∽110、∽220
  10	Ток контура накопления энергии	A	≤0.5（Прежде чем конденсатор заполнен），≤0.01（После того, как конденсатор полон）
  11	Время накопления энергии	s	≤10，First charge time≥30
  12	Замыкание управляющего напряжения	V	∽110、∽220
  13	Управляющее напряжение	V	∽110、∽220
  14	Замыкание управляющего тока	A	0.2
  15	Ток управления открытием	A	0.2
  16	Сопротивление основного контура	μΩ	≤60(630A)，≤45(1250A)，≤30(2000A над)
  17	Фазовое расстояние	mm	210，275(40kA)

  Таблица 3. Параметры автоматических выключателей с конденсаторами

  No	Предмет	Ед. изм	Спецификация
  1	Путешествие контакта	mm	11±1
  2	Перепутывание контакта	mm	3.5±0.5
  3	Скорость закрытия	m/s	0.6±0.2
  4	Скорость открытия	m/s	1.1±0.3
  5	Время отказов закрытия контакта	ms	≤2，≤3(40kA)
  6	Синхронизация замыкания и размыкания трехфазного контакта	ms	≤2
  7	Время закрытия	ms	≤75
  8	Время открытия	ms	≤65
  9	Напряжение питания контура накопления энергии	V	DC220～DC240V（С экрана DC）
  10	Ток замыкания накопителя энергии	A	35＜I＜55（Малый ток）
  11	Ток открытия цепи накопления энергии	A	10＜I＜20
  12	Время замыкания накопителя энергии	ms	≤60
  13	Время открытия контура накопления энергии	ms	≤25
  14	Замыкание управляющего напряжения	V	∽110、∽220
  15	Управляющее напряжение	V	∽110、∽220
  16	Замыкание управляющего тока	A	0.2
  17	Ток управления открытием	A	0.2
  18	Сопротивление основного контура	μΩ	≤60(630A)，≤45(1250A)，≤30(2000A над)
  19	Фазовое расстояние	mm	210，275(40kA)

•
