Выдвижная конструкция, совместимая с распределительными устройствами со средним расположением, решает проблему несовместимости традиционных стационарных выключателей.
-
Современная система блокировки предотвращает неправильные действия и обеспечивает безопасность оператора.
-
Встроенный механизм накопления энергии для быстрого срабатывания.
-
Наличие визуальной индикации срабатывания предохранителя — как механической, так и электрической.
-
Способен отключать токи короткого замыкания до 25 кА, обеспечивая двойную защиту за счёт координации предохранителя и реле.
-
Идеально подходит для замены традиционных предохранительных тележек и защиты подстанционных или заземляющих трансформаторов.

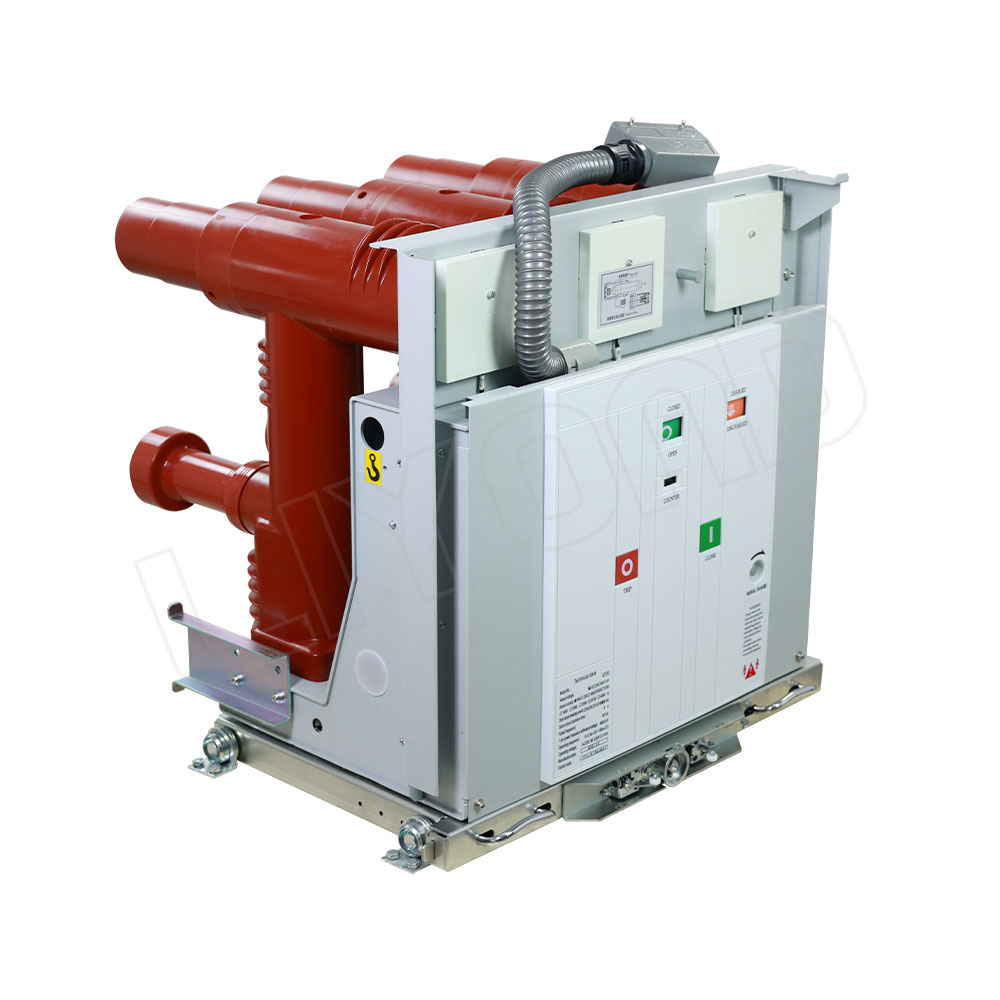

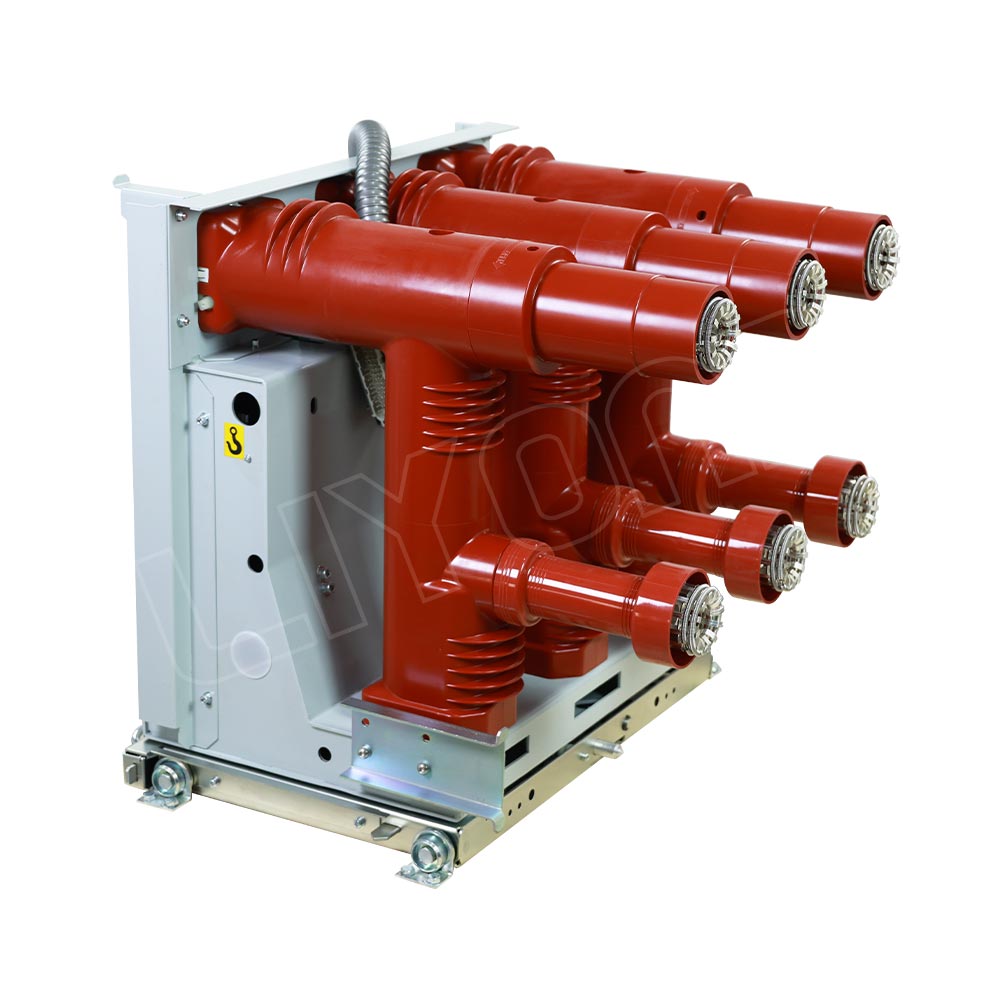

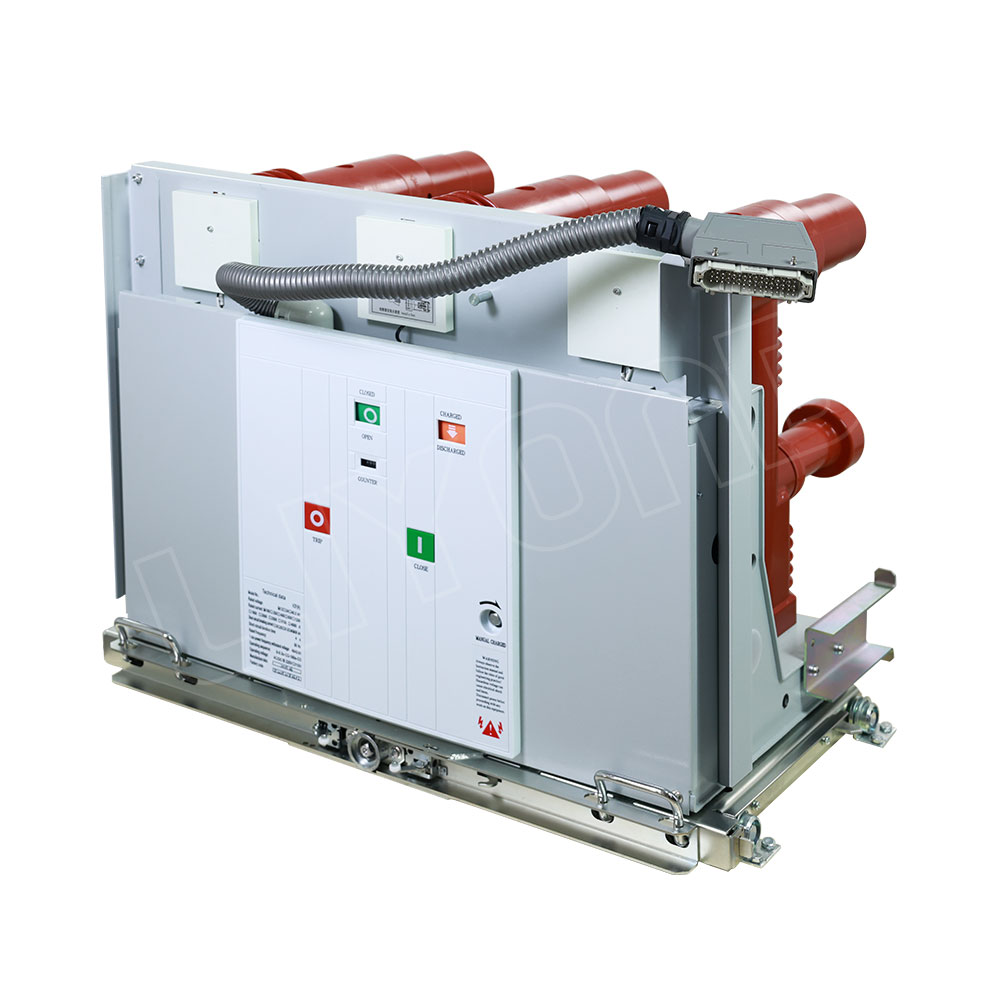

VZF(R)-12 Тележечный вакуумный разъединитель с предохранителем (комбинированное устройство)
Серия VZF(R)-12 представляет собой вакуумный разъединитель с предохранителем нового поколения, разработанный на основе передовых инженерных решений и с учётом растущих потребностей рынка. Широко применяется в комплектных распределительных устройствах с воздушной изоляцией (в металлической оболочке). Соответствует стандартам GB3804-2004 и GB16926-1997. Обеспечивает безопасную и надёжную работу в номинальных условиях эксплуатации и идеально подходит для распределительных сетей среднего напряжения.
Ключевые особенности вакуумного разъединителя с предохранителем серии VZF(R)-12
Инновационная конструкция
Вакуумная дугогасительная камера и привод размещены в передне-заднем положении, что упрощает передаточный механизм, снижает энергопотребление и повышает механическую надёжность.
Конструкция с твердой изоляцией полюсов
Полюса Т-образной формы изготавливаются методом автоматического пресс-гелевого формования (APG) с интеграцией вакуумной камеры и выводов. Это обеспечивает высокие изоляционные характеристики, снижает загрязнение, исключает необходимость внешних регулировок и повышает устойчивость к внешней среде.
Повышенная изоляция и совместимость
Горизонтальное верхнее расположение предохранителей обеспечивает оптимальное распределение электрического поля внутри металлооболочечного шкафа, увеличивает диэлектрическую прочность и упрощает испытания на месте — даже без использования имитаторов высоковольтных предохранителей.
Специально разработанная вакуумная камера
Компактная, долговечная камера с оптимизированным магнитным полем и износостойкими контактами обеспечивает:
-
Низкое сопротивление контактов
-
Высокую механическую износостойкость
-
Мощную дугогасительную способность

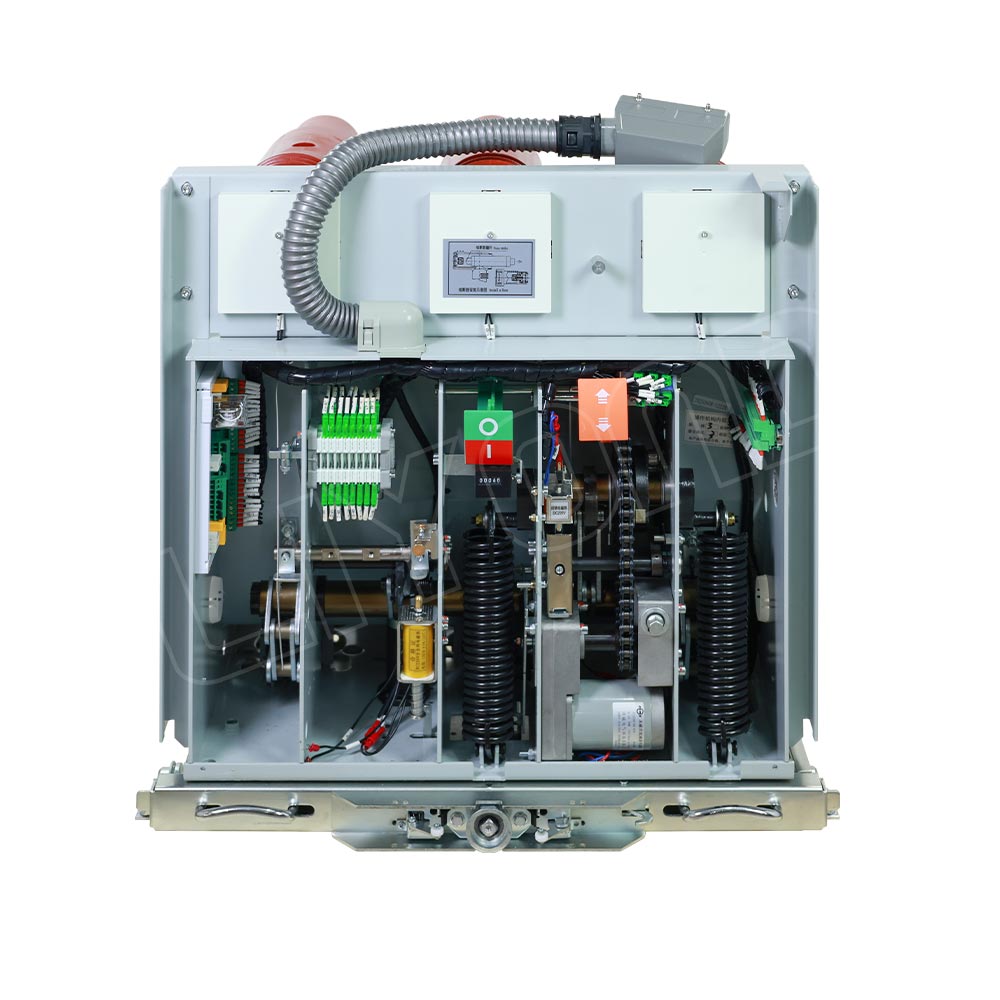

Модульный приводной механизм
Состоит из отдельных модулей: включения, отключения, кожуха, основного вала и вторичных цепей. Такая модульная конструкция:
-
Ускоряет поставки
-
Упрощает техническое обслуживание
-
Поддерживает стандартизированное производство
Технические преимущества вакуумного выключателя VZF(R)-12
Технические характеристики вакуумного выключателя VZF(R)-12
Механические характеристики
| № | Параметр | Единица | Значение |
| 1 | Расстояние между контактами в открытом положении | мм | 9 ± 1 |
| 2 | Ход упругого сжатия контактов | мм | 4 ± 1 |
| 3 | Межфазное расстояние | мм | 210 / 275 |
| 4 | Несинхронность включения/отключения | мс | ≤ 2 |
| 5 | Время дрожания контактов при замыкании | мс | ≤ 3 |
| 6 | Средняя скорость включения | м/с | 0.4–0.8 |
| 7 | Средняя скорость отключения | м/с | 1.0–1.4 |
| 8 | Время включения (при номинальном напряжении управления) | мс | ≤ 60 |
| 9 | Время отключения (при номинальном напряжении управления) | мс | ≤ 30 |
| 10 | Сопротивление главной цепи | мкОм | ≤ 250 |
| 11 | Допустимая толщина износа подвижного контакта | мм | 3 |
Технические параметры
| № | Параметр | Ед. изм. | VZF-12/T630-20 (Выключатель) | VZFR-12/T125-50 (Комбинир. устр-во) |
| 1 | Номинальное напряжение | кВ | 12 | 12 |
| 2 | Испытательное напряжение промышленной частоты (фаза–фаза, фаза–земля) | кВ | 42 | 42 |
| 3 | Импульсное грозовое испытательное напряжение (фаза–фаза, фаза–земля) | кВ | 75 | 75 |
| 4 | Номинальный ток | А | 630 | 125 (предохранитель) |
| 5 | Номинальный ток отключения КЗ | кА | – | 50 (предохранитель) |
| 6 | Номинальный ток выдержки при КЗ | кА | 20 | – |
| 7 | Номинальный пик тока | кА | 50 | – |
| 8 | Номинальный ток включения КЗ | кА | 50 | – |
| 9 | Номинальный ток отключения заряженной линии | А | 16 | – |
| 10 | Номинальный ток отключения трансформатора | А | – | 3150 |
| 11 | Мощность отключаемого трансформатора | кВА | 1250 | |
| 12 | Электрический ресурс (кол-во циклов) | циклы | 10000 | |
| 13 | Уровень частичных разрядов | пКл | ≤ 5 | |

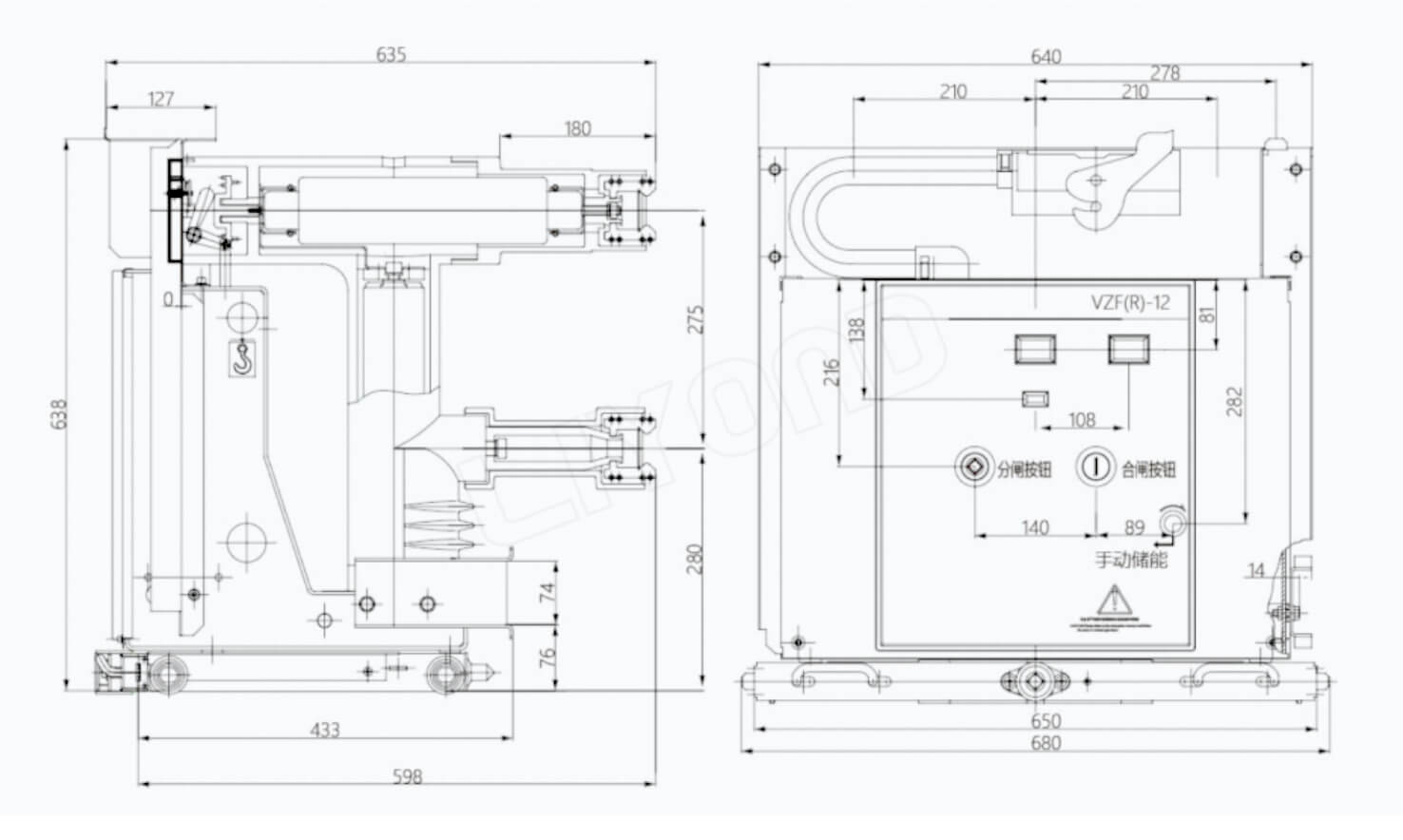

Габаритные размеры (подходят для металлооболочечных шкафов шириной 800 мм)
Мощность трансформатора и выбор предохранителя
Поскольку предохранители способны отключать токи короткого замыкания большой величины (до 50 кА) менее чем за 10 мс, они обеспечивают высокоэффективную защиту трансформаторов.
При согласовании трансформаторов с предохранителями (см. таблицу 1), необходимо учитывать возможный пусковой ток, которому может быть подвергнут предохранитель. Поэтому номинальный ток предохранителя должен быть не менее чем в 1,6 раза выше номинального тока трансформатора.
Проектировщики также должны учитывать возможные колебания параметров в системе электроснабжения и предусматривать разумный запас прочности при выборе предохранителей.
При использовании предохранителей для защиты высоковольтных электродвигателей необходимо учитывать также частоту пусков. При частых пусках предохранитель может не успевать остывать между циклами, что может повлиять на его характеристики.
Таблица 1: Рекомендации по выбору предохранителей для защиты трансформаторов
| Первичное напряжение трансформатора (кВ) | Мощность трансформатора (кВА) | Модель предохранителя | Номинальный ток предохранителя (А) |
| 6.6 | 200 | XRNT-10 | 31.5 |
| 250 | 40 | ||
| 300/315 | 50 | ||
| 400 | 63 | ||
| 500 | 80 | ||
| 630 | 90 | ||
| 10 | 30 | XRNT1-12 | 3.15 |
| 50 | 6.3 | ||
| 80 | 10 | ||
| 100 | 16 | ||
| 125 | |||
| 160 | 20 | ||
| 250 | 25 | ||
| 300/315 | 31.5 | ||
| 400 | 40 | ||
| 500 | 50 | ||
| 630 | 63 | ||
| 750/800 | 71 | ||
| 80 | |||
| 1000 | |||
| 90 | |||
| 1250 | 100 | ||
| 112 | |||
| 150/160 | 125 |
Свяжитесь с Лийондом
Мы здесь, чтобы помочь! Свяжитесь с нашей командой для получения экспертной поддержки и индивидуальных решений.

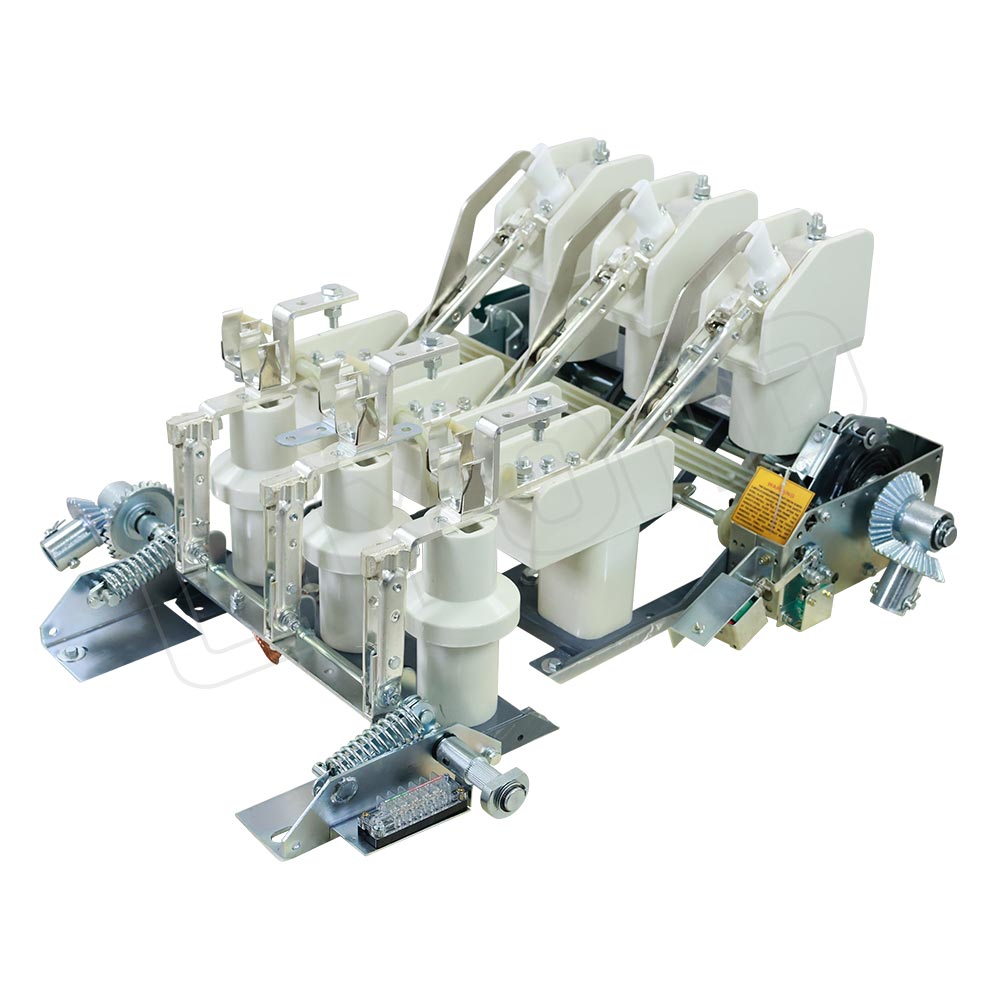

Связанные Внутренний выключатель нагрузки 12кВ
