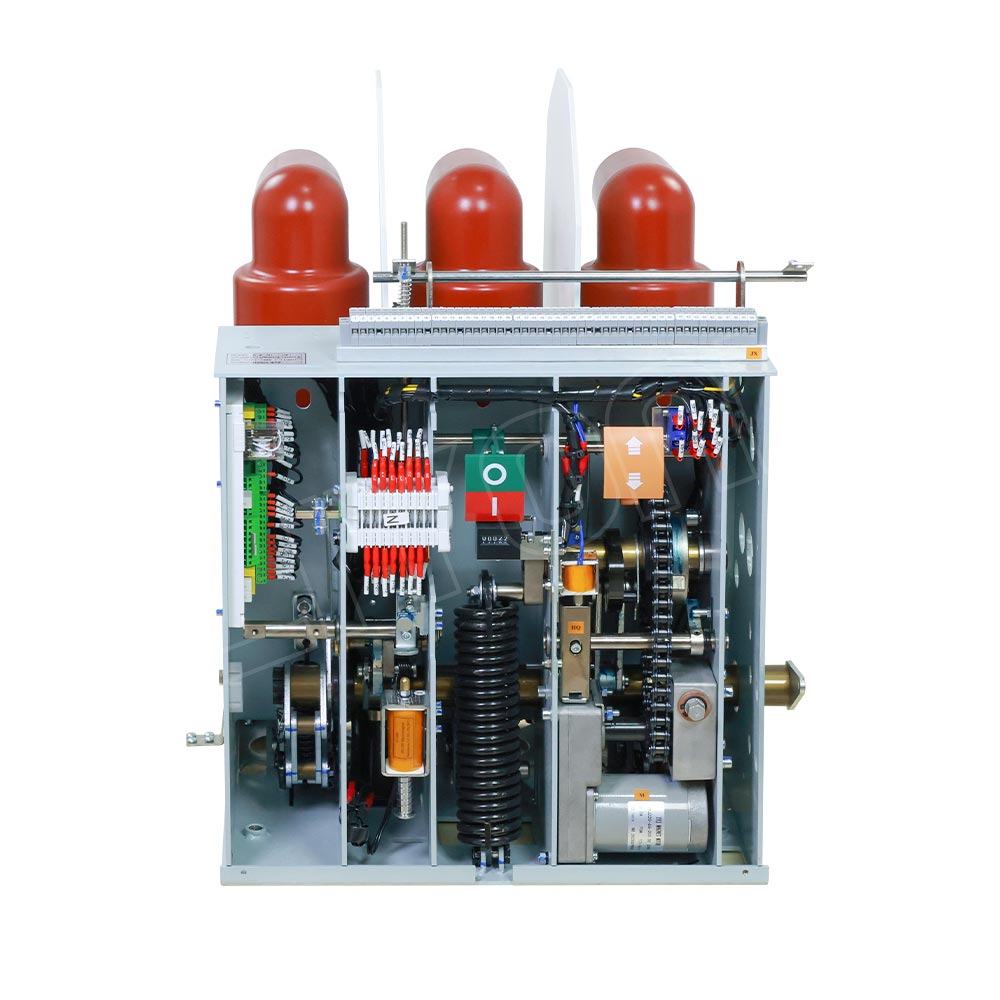

ZN63A(VS1)-12 Фиксированный вакуумный выключатель с залитым полюсом и перегородкой
Вакуумный выключатель ZN63A(VS1)-12/630-20 предназначен для работы в системах среднего напряжения 12 кВ. Он выполнен в исполнении с залитым полюсом и межфазной перегородкой, что обеспечивает высокую надежность изоляции и дополнительную безопасность при эксплуатации. Конструкция фиксированного типа отличается компактностью, простотой установки и длительным сроком службы.
Основные характеристики
Номинальное напряжение: 12 кВ
Номинальный ток: 630 А
Номинальный ток отключения КЗ: 20 кА
Исполнение: фиксированное, с залитым полюсом и перегородкой
Межфазное расстояние: 150 мм
Разрыв контактов: 275 мм
Напряжение цепей управления: AC/DC 220 В
Антидублирующее реле (KO): установлено
Блокировка включения (механическая защита): установлена
Выход главного вала: справа от рамы, 40 мм
Преимущества

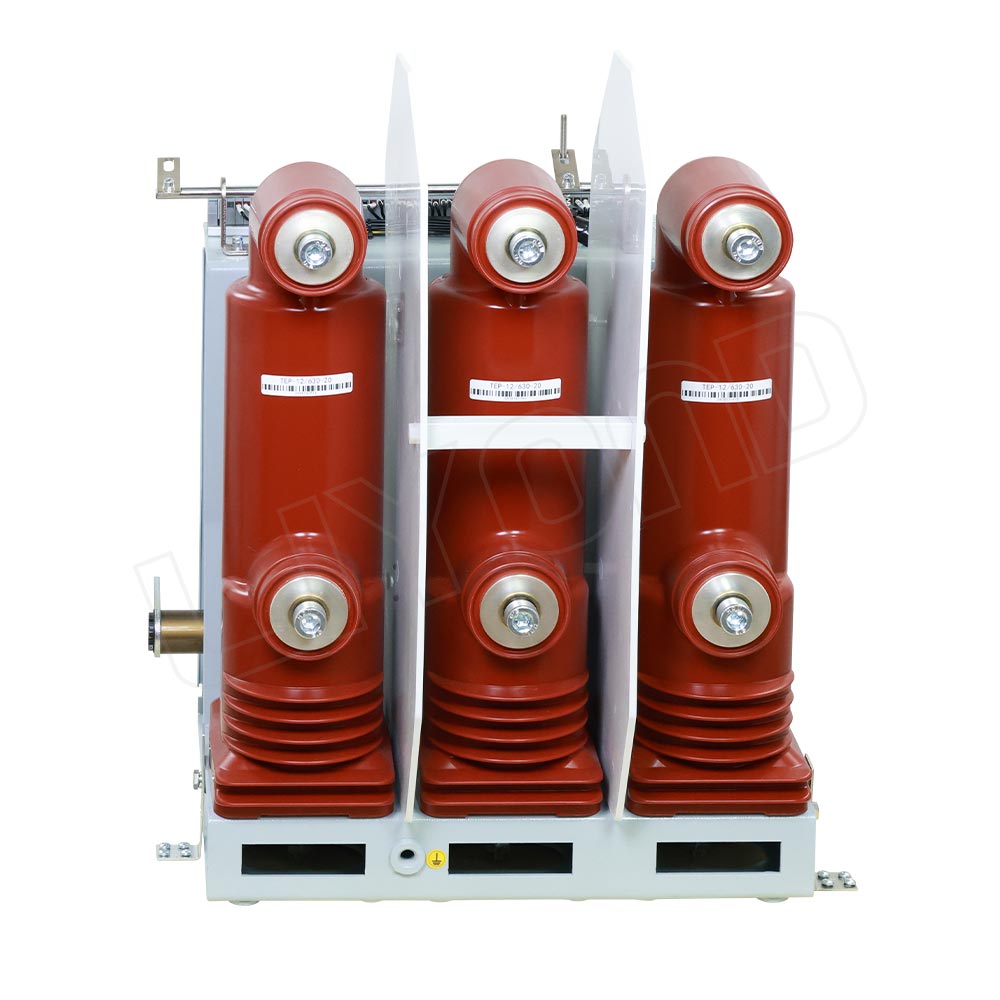

Залитый полюс: защищает дугогасительную камеру от внешних воздействий, повышает надежность изоляции.
Перегородка между фазами: повышает уровень безопасности и предотвращает межфазные замыкания.
Удобная панель управления: кнопки и индикаторы расположены на лицевой панели для удобства эксплуатации.
Безопасность работы: наличие блокировок и антидублирующего реле исключает ошибочные операции.
Длительный срок службы: высокая электрическая и механическая износостойкость, подходит для частых коммутаций.
изолированным цилиндром
| №. | Пункт | Единица измерения | Данные | ||||||||
| 1 | Номинальное напряжение | kV | 12 | ||||||||
| 2 | Номинальная частота | Hz | 50 | ||||||||
| 3 | Номинальный уровень изоляции | Выдерживаемое напряжение промышленной частоты за 1 мин. | KV | 42 | |||||||
| Номинальный импульсное выдерживаемое напряжение при ударах молнии | KV | 75 | |||||||||
| 4 | Номинальный ток | A | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 4000 | |
| 5 |
Номинальный ток отключения при коротком замыкании
Номинальный кратковременно допустимый сквозной ток(виртуальное значение)
|
kA | 20 | 20 | 20 | ||||||
| 25 | 25 | 25 | 25 | ||||||||
| 31.5 | 31.5 | 31.5 | 31.5 | 31.5 | |||||||
| 40 | 40 | 40 | 40 | 40 | 40 | ||||||
| 50 | |||||||||||
| 6 | Номинальный ток включения при коротком замыкании Номинальный ток динамической устойчивости | kA | 50 | 50 | 50 | ||||||
| 63 | 63 | 63 | 63 | ||||||||
| 80 | 80 | 80 | 80 | 80 | |||||||
| 100 | 100 | 100 | 100 | 100 | 100 | ||||||
| 125 | |||||||||||
| 7 | Номинальный ток отключения при коротком замыкании, время отключения | раз |
(выше 40KA) |
||||||||
| 8 | Продолжительность номинального тока короткого замыкания | S | 4 | ||||||||
| 9 | Номинальная рабочая последовательность | O-0. 3s-CO-180s-CO，O-180s-CO-180s-CO(выше 40kA) | |||||||||
| 10 | Механический срок службы | раз | 30000 | ||||||||
| 11 | Номинальный ток отключения одиночной конденсаторной батареи | A | 630 | ||||||||
| 12 | Номинальный ток отключения спаренной конденсаторной батареи | A | 400 | ||||||||
| 13 | Компонент максимального постоянного тока 5 0 % | ||||||||||
Габаритный чертеж
Области применения
Вакуумный выключатель ZN63A(VS1)-12/630-20 широко используется в:
Металлокомплектных распределительных устройствах (типа KYN28 и аналогичных)
Подстанциях и электростанциях
Системах распределения электроэнергии на промышленных предприятиях
Для защиты и управления двигателями, трансформаторами и батареями конденсаторов
Преимущества продукта
Высокая надежность и низкие эксплуатационные затраты
Залитый полюс устойчив к влаге, пыли и загрязнению
Большая отключающая способность и быстрое гашение дуги
Многоуровневая защита и блокировки для безопасной работы
Длительный срок службы и экономичность эксплуатации
