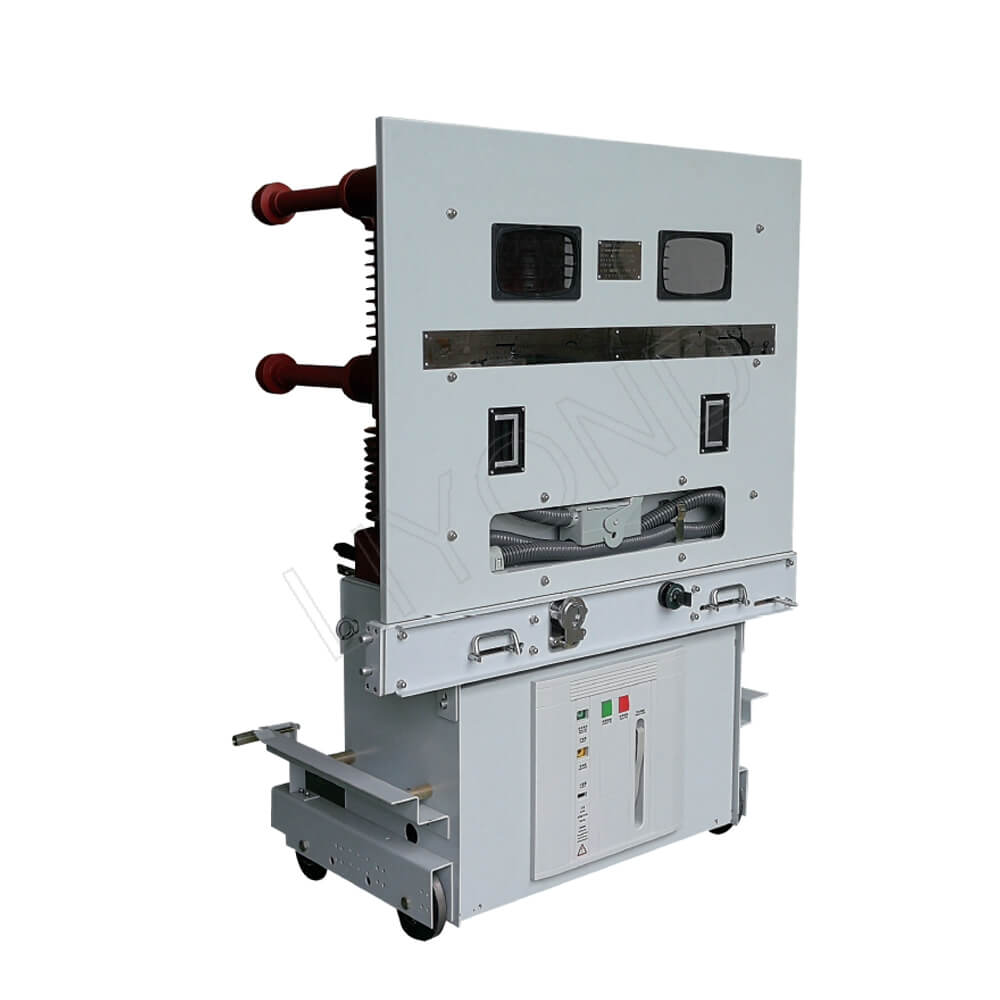

ZN85 крытый высоковольтный вакуумный выключатель в сборе с тележкой
ZN85 крытый высоковольтный вакуумный выключатель в сборе с тележкой в основном используются в номинальном напряжении 40.5кВ ,номинальный кратковременный ток отключения 25 и 31.5кА и номинальный ток 630 – 2500A для пользователей распределения электроэнергии . Механический ресурс составляет 10000 операций и 30 операций в полный отключающая способность способность при малых тока.
Технические характеристики:
1 . Рабочий механизм и главная цепь находятся в верхнем и – дно договоренности с небольшой глубине тележка .
2 . Механизм винт Привод сцепления может защитить рабочий механизм от повреждений.
3 . Новейший “пять защита” блокировки дизайн не имеет стальную растяжках в старой модели ZN85 так что выносливость является надежным и дольше.
4 . Механические компоненты изготовлены из высококачественного стального сплава и через специальной обработкой поверхности , компоненты могут выдержать испытание нейтральную соль распыления для более чем 350 часов.
5 . Цилиндрическая композитный главной цепи изоляции имеет небольшой объем , бесплатный обслуживания и нескольких службы .
Технические параметры:
| Parameters | Units | Technical parameters |
| Control circuit operating voltage | V | AC,DC220/110 |
| Closing and opening electrical magnet power | W | 211/115 |
| Charged motor power | W | 230 |
| Closing and opening electrical magnet current | A | 0.96(220V)/1.05(110V) |
| Charged time | s | ≤ 15 |
| Closing time | ms | 50-100 |
| Opening time | ms | 35-60 |
| Auxiliary switch contact logarithm | 10K10B(maximum 12K12B) | |
| Advancing mechanism travel | mm | 610 |
чертежи
