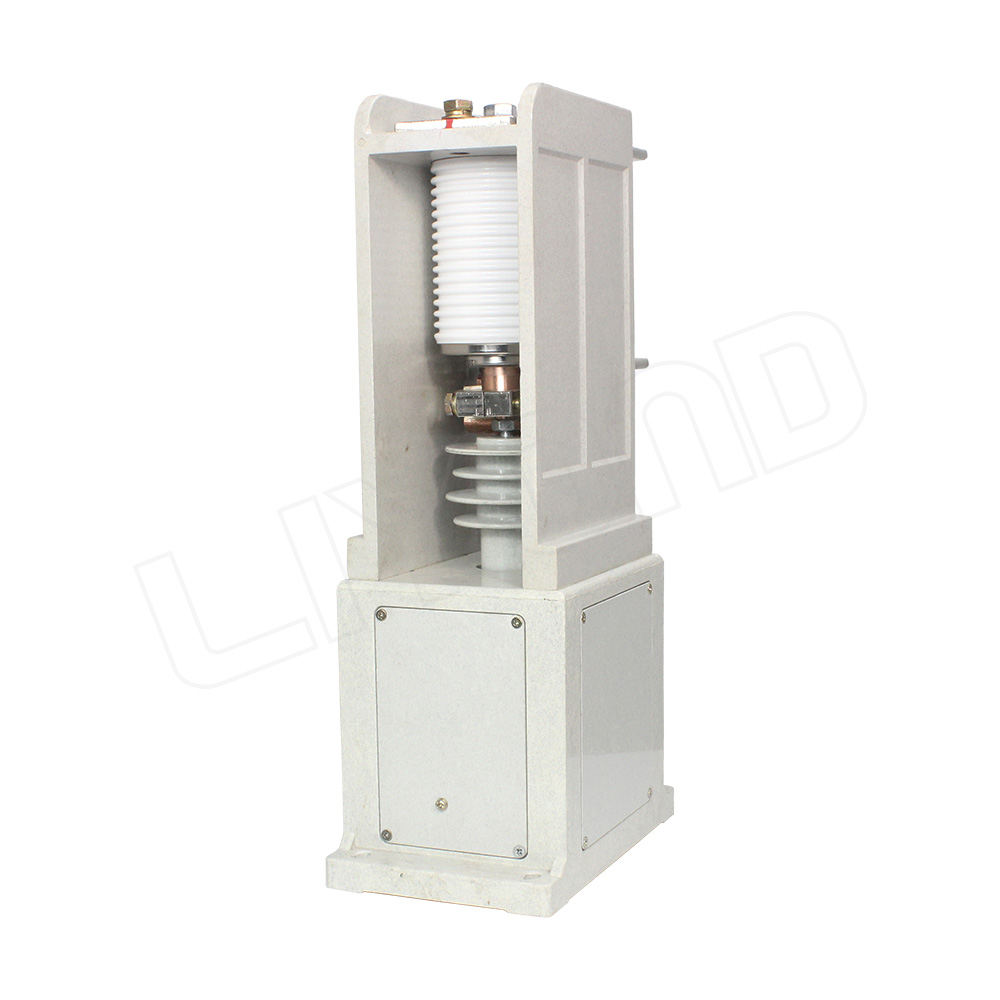

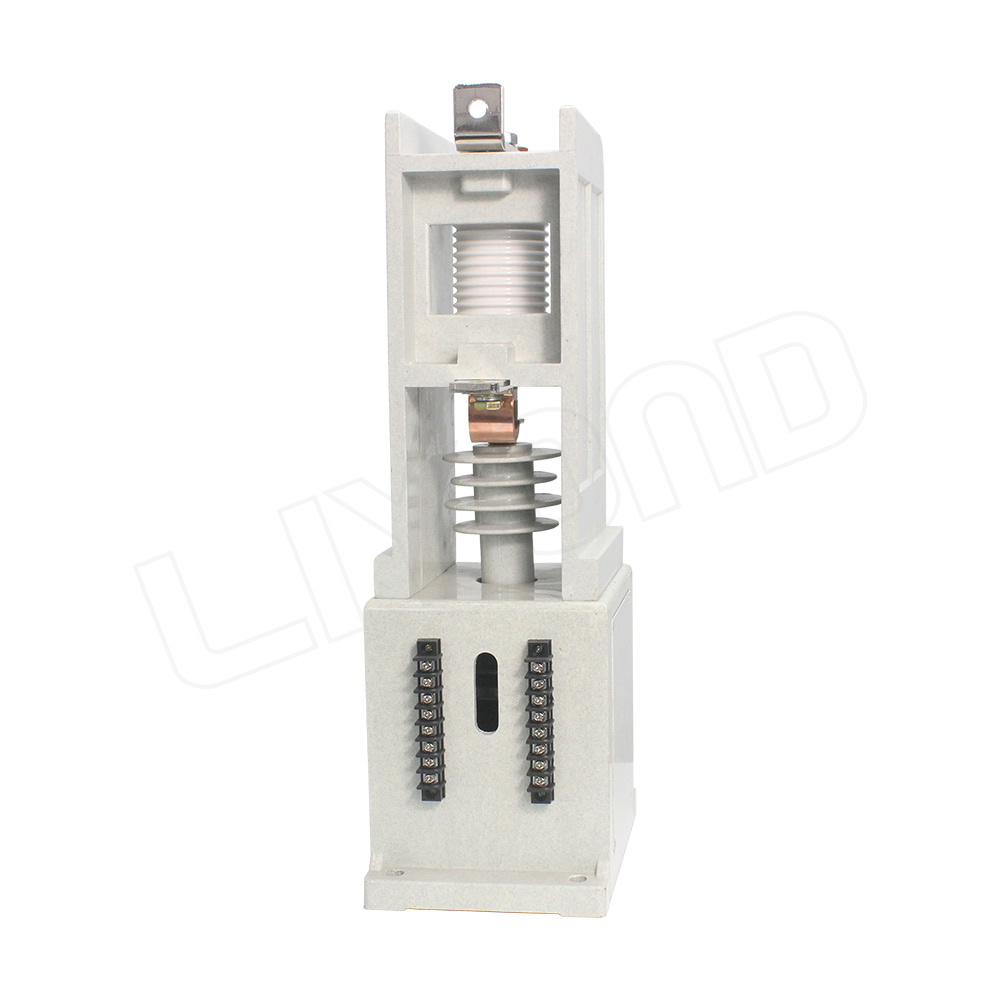

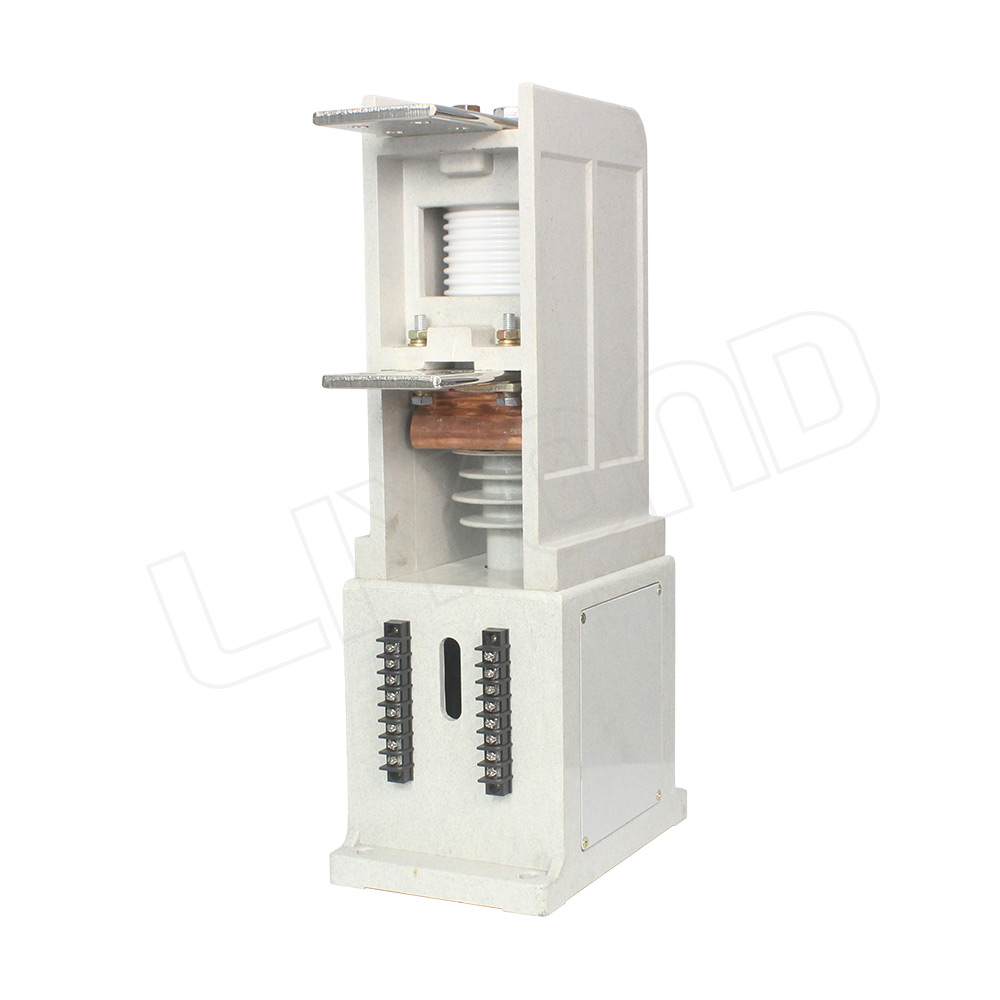

CKG3-12 вакуумный контактор одноступенчатый 12кВ 160А 250А 400А 630А
-
CKG3-12 вакуумный контактор одноступенчатый 12кВ 160А 250А 400А 630А
Высоковольтный вакуумный контактор переменного тока серии CKG3-12 широко используется в металлургии, горнодобывающей, нефтехимической, водохозяйственной и строительной промышленности и является идеальной заменой продукта. Изделие подходит для энергосистем переменного тока частотой 50 Гц, номинальным рабочим напряжением до 12 кВ и рабочим током до 630 А, для подключения и отключения линий на большие расстояния, особенно подходит для частого запуска электродвигателей и управления включением и отключением. обрыв электропечных трансформаторов, а также широко применяется в устройствах компенсации реактивной мощности высоковольтных конденсаторов.
Рабочие условия
1. Подходит для внутреннего и наружного использования;
2. Температура окружающей среды -40°С~+40°С;
3. Высота над уровнем моря не превышает 3000 м (тип фарфорового рукава не превышает 1000 м);
4. Частота сети не менее 48 Гц и не более 62 Гц;
5. Напряжение промышленной частоты, приложенное между клеммами низковольтного вакуумного контактора 1140 В в течение длительного времени, не должно превышать непрерывную рабочую мощность низковольтного вакуумного контактора 1140 В;
6. Районы с силой землетрясения 8 градусов и ниже;
7. Скорость ветра не превышает 35 м/с; -
Технические характеристики
Элемент Блок Данные . 160/12 250/12 400/12 630/12 Номинальное напряжение главной цепи кВ 12 12 12 12 Номинальный ток главной цепи A 160 250 400 630 Подключаемая мощность главной цепи A/100раз 1600 2500 4000 6300 Отключающая способность главной цепи A/10раз 1280 2000 3200 5000 Предельная разрушающая способность A/3раз 3200 4000 4500 6300 Механический ресурс раз 1000000 1000000 1000000 1000000 Срок службы механического замка раз 100000 100000 100000 100000 Выдерживаемое напряжение частоты главной цепи кВ 32 32 32 32 Выдерживаемое напряжение частоты вспомогательной цепи кВ 2.5 2.5 2.5 2.5 Выдерживаемое напряжение частоты цепи управления кВ 2 2 2 2 Номинальная рабочая частота раз/h 300 300 300 300 Рабочая частота механической защелки раз/h 30 30 30 30 Расстояние открытия контактов mm 5±0.5 5±0.5 5±0.5 5±0.5 Перебег mm 1.5±0.3 1.5±0.3 1.5±0.3 1.5±0.3 Габаритный чертеж
