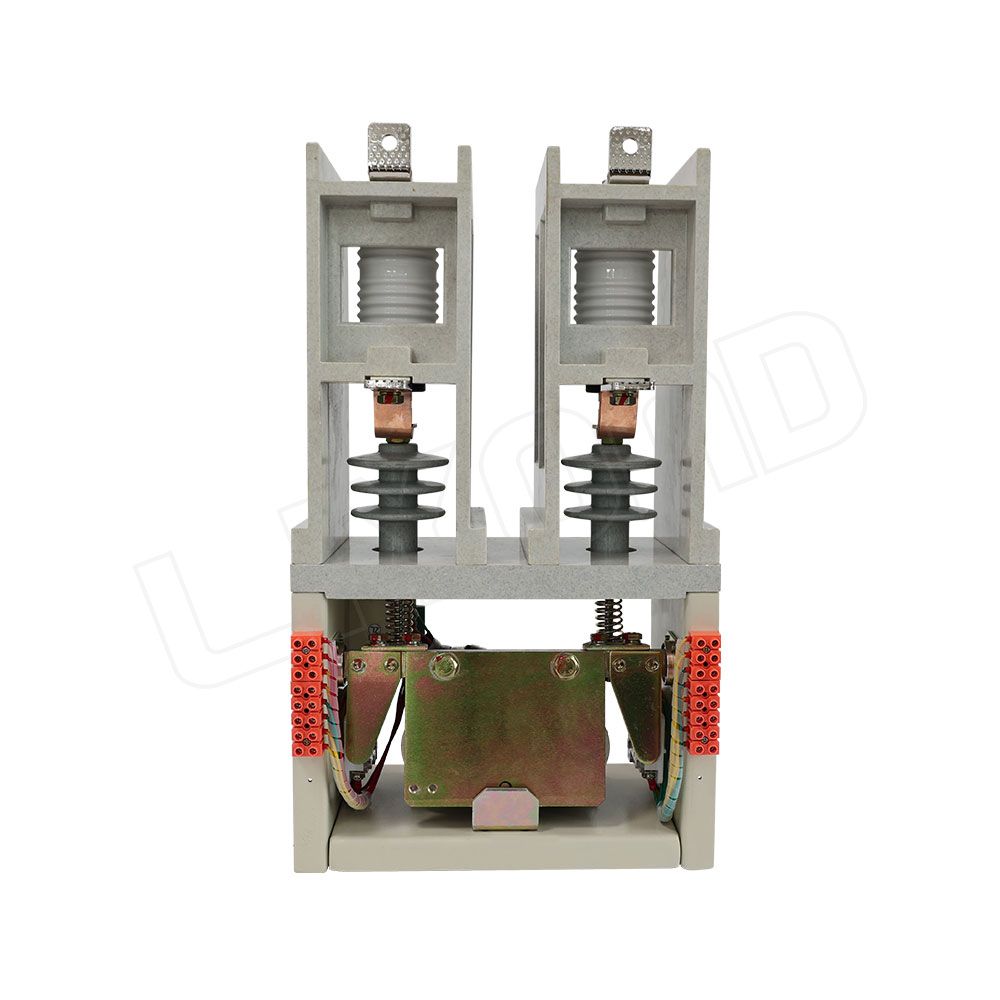

Высоковольтный двухфазный вакуумный контактор переменного тока CKG3-12 160A-630A

Высоковольтный двухфазный вакуумный контактор переменного тока CKG3-12 160A-630A

• Спецификация
• Чертежи

• Вакуумный контактор переменного тока CKG3-160-250-400-630 подходит для питающих сетей переменного тока частотой 50 Гц, номинальным напряжением до 12 кВ и номинальным током от 160 до 630 А. Он используется для подключения и разрыва цепей на больших расстояниях, а также частого запуска и остановки двигателей переменного тока. Он пригоден для использования с различными защитными устройствами и собран во взрывозащищенный электромагнитный пускатель.
  Эта серия вакуумных контакторов подходит для систем электросетей напряжением ниже 12 кВ. После установки вала механической блокировки между двумя вакуумными контакторами могут быть реализованы функции механической блокировки и блокировки, а также может быть достигнута электрическая блокировка. Он в основном используется для прямого и обратного преобразования, силового торможения и главного выключателя в линиях электронного управления. Его можно эксплуатировать часто, он обладает преимуществами длительного механического срока службы, высокой надежности, меньшего обслуживания и превосходных характеристик переключения. Его также можно использовать в качестве главного выключателя в таких нагрузках, как управление прямым и обратным переключением высоковольтных вентиляторов.

  Рабочие условия

  1. Подходит для внутреннего и наружного использования;
  2. Температура окружающей среды -40°С~+40°С;
  3. Высота над уровнем моря не превышает 3000 м (тип фарфорового рукава не превышает 1000 м);
  4. Частота сети не менее 48 Гц и не более 62 Гц;
  5. Напряжение промышленной частоты, приложенное между клеммами низковольтного вакуумного контактора 1140 В в течение длительного времени, не должно превышать непрерывную рабочую мощность низковольтного вакуумного контактора 1140 В;
  6. Районы с силой землетрясения 8 градусов и ниже;
  7. Скорость ветра не превышает 35 м/с;

• Технические характеристики

  Элемент	Данные
  Номинальное рабочее напряжение (Ue)	12кВ
  Номинальный рабочий ток (ле)	160A, 250A, 400A, 630A
  Выдерживаемое напряжение промышленной частоты	42кВ
  Выдерживаемое напряжение грозового импульса	75кВ
  Номинальная отключающая способность	8le 25 раз
  Номинальная закрывающая способность	10le 100 раз
  Номинальный кратковременно выдерживаемый ток	(10Ie) 1.6kA, 2.5kA, 4kA, 6.3kA
  Номинальный пиковый выдерживаемый ток	(25le) 4kA, 6.3kA, 10kA, 16kA
  Размыкание и замыкание тока короткого замыкания	(10Ie) 0-180s-CO-180s-CO 1time
  Выдерживаемый ток перегрузки	(15le) 2.4kA, 3.8kA, 6kA, 10kA
  Номинальное расстояние открытия	5.5±0.5mm
  перебег	≥1.5mm
  Закрытие синхронности	≤2ms
  Механическая жизнь	500000 раз
  Электрическая долговечность AC-3	250000 раз
  Электрическая долговечность AC-4	100000 раз

  Габаритный чертеж
